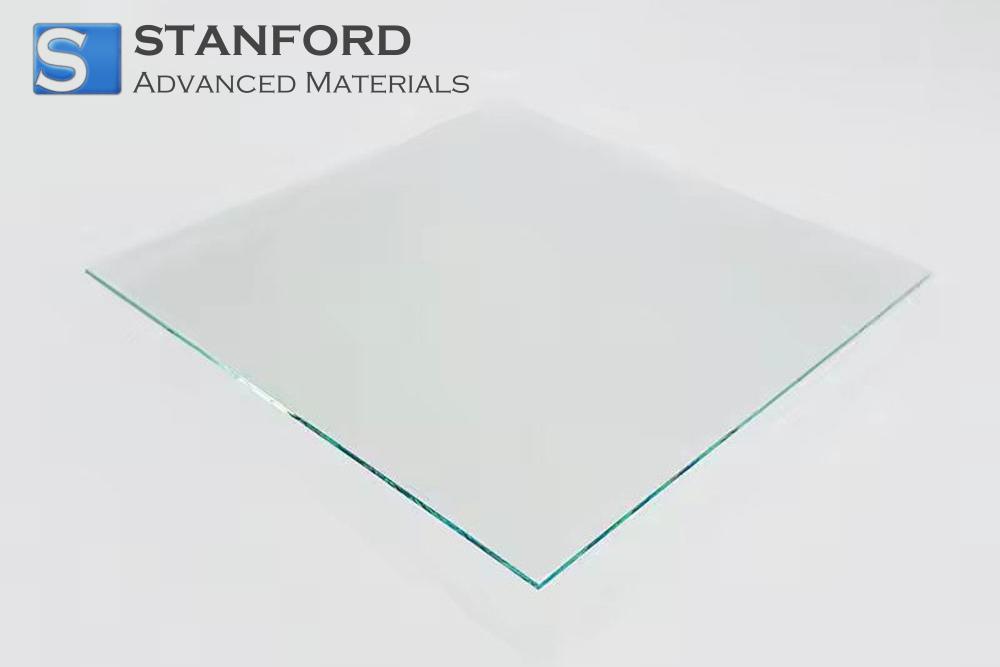

塩化カリウム (KCl) 結晶基板 (111) 10x10x2 mm 商品概要
当社の塩化カリウム(KCl)結晶基板(111) 10×10×2 mmは、最適な透明度と均一性を実現するために、入念に成長および研磨されています。KClの赤外領域における顕著な透明性と低分散特性は、高度な光学システムや分光アプリケーションに非常に適しています。この特殊な(111)方位は、優れた結晶学的品質と一貫した性能を保証し、研究および産業環境の両方で厳しい基準を満たします。
各基板は、厳重に管理された条件下で高純度の原材料を使用して製造され、その結果、欠陥が最小限に抑えられ、構造的完全性が最大化されます。弊社は厳格な品質管理プロトコルを遵守し、平坦度、表面仕上げ、寸法精度を検証し、信頼性の高い動作を保証します。精密光学、薄膜蒸着、革新的なフォトニクス研究のいずれに利用される場合でも、当社のKCl基板は、クラス最高の材料特性と、信頼性と再現性の高い結果を兼ね備えています。
塩化カリウム(KCl)結晶基板(111)10x10x2 mm 用途
塩化カリウム(KCl)結晶基板(111)は、広いスペクトル範囲にわたって卓越した透明性と、湿気に強い安定した化学組成を備えています。 その特徴的な結晶方位と均一な構造は、先端研究、電子機器製造、高精度光学機器に最適です。さらに、この基板は熱膨張係数が低く、さまざまな薄膜プロセスとの互換性があるため、要求の厳しい工業用途や商業用途でも信頼性の高い性能を発揮します。
1.産業用途
- 化学処理:KClの耐食性と安定した結晶格子のおかげで、反応容器の内張りや触媒の担体として理想的です。
- 石油化学用途:その均一な表面は、精製やパイプライン設備で使用される保護膜の成膜を可能にする。
2.エレクトロニクスおよび半導体用途
- 薄膜基板:この基板の正確な(111)配向は、センサーや集積回路に不可欠な均一な薄膜の成長をサポートします。
- 光学部品:KCl基板は、その広い透明度範囲により、光学窓、フィルター、レーザー素子の製造に使用される。
3.医療・ヘルスケア用途
- 診断機器:KCl結晶の主要なスペクトル領域における低吸収は、イメージングや分析装置における信号の明瞭性を向上させるのに役立つ。
- 無菌環境:KClの化学的安定性と耐湿性は、クリーンルーム環境で使用される部品に適しています。
塩化カリウム(KCl)結晶基板(111)10x10x2 mmパッケージ
当社の塩化カリウム(KCl)結晶基板は、10x10x2 mmのサイズで、機械的損傷や湿気から保護するため、プラスチックスリーブを密封した堅牢な発泡裏地付き容器に梱包されています。 劣化を防ぐため、涼しく乾燥した環境で保管する必要があります。さらに安全性を高めるため、各基板は手袋を着用し、保護雰囲気下で密封して取り扱われる。個々の要件に応じ、特注の包装サイズやラベリングも可能である。
包装真空シール、木箱、またはカスタマイズ。
塩化カリウム (KCl) 結晶基板 (111) 10x10x2 mm FAQ
Q1: 塩化カリウム (KCl) 結晶基板 (111) 10x10x2 mm の主な材料特性は何ですか?
A1: (111)配向の塩化カリウム(KCl)結晶基板は10x10x2 mmで、一般に波長約0.2~25 µmの赤外領域で優れた光学的透明性を示します。(111)方位は、均一な格子間隔に寄与し、一貫した光学的および機械的特性をサポートします。モース硬度は約2.5と低く、容易に劈開することができるため、分光学やその他の光学ベースの実験への応用に理想的です。
Q2: この製品はどのように取り扱われ、保管されるべきですか?
A2: 塩化カリウム(KCl)結晶基板(111)は水に溶けやすく、湿度に敏感なため、清潔で乾燥した手袋を着用して取り扱い、低湿度の環境で保管してください。湿気への暴露を防ぐため、密閉容器またはデシケータを推奨する。わずかな機械的ストレスで劈開や傷が生じ、光学性能が損なわれる可能性があるため、表面の損傷を避けるために慎重な取り扱いをお勧めします。
Q3: 塩化カリウム(KCl)結晶基板(111) 10x10x2 mmにはどのような品質規格や認証が適用されますか?
A3: これらの基板は通常、ISO9001認証の工程で製造され、一貫した製造品質とトレーサビリティを保証しています。製造は、結晶基板の純度、寸法精度、表面品質に関して確立されたASTMガイドラインを遵守しています。製造業者はまた、多くの場合、RoHSのような有害物質管理のための環境規制にも準拠しています。各基板には通常、特性仕様、純度レベル、推奨使用法を確認するための適合証明書が添付されます。
関連情報
1.材料の特性と利点
塩化カリウム(KCl)結晶基板(111) 10x10x2 mm は、広いスペクトル範囲にわたって顕著な透明性を示し、光学用途に非常に適しています。結晶方位が明確であるため、安定した性能を発揮し、商業用および工業用の精密機器に不可欠です。赤外領域での吸収が低いため、この基板は分光学および関連分析機器での信頼性の高いデータ取得を可能にし、さまざまな環境条件下で正確な測定を維持するのに役立ちます。
その精密な結晶構造により、このKCl基板は、学術および産業界における特定の薄膜研究に優れた格子整合性を提供します。均一な表面仕上げと安定した幾何学的寸法は、均一な厚さと寸法精度が重要なデバイスへの効率的な組み込みを容易にします。さらに、この結晶の化学組成は、取り扱いの容易さと他の材料との統合を可能にし、最先端の研究および生産環境に堅牢なプラットフォームを提供します。
2.先端産業への応用
半導体研究者は、均一な接着と結晶学的完全性が最重要である特殊な薄膜蒸着試験に、KCl (111)結晶基板を頻繁に利用しています。オプトエレクトロニクス部品メーカーは、特にセンサー、検出器、その他の革新的な電子アセンブリで識別性能が必要とされる場合、高品質の結果を保証するために、この基板の安定した化学組成に依存しています。10x10x2mmのコンパクトな設計により、この基板はプロトタイプ・デバイスやパイロット・スケールのシステムにシームレスに組み込むことができる。
固有の安定性とともに、これらの結晶は、精密なビーム操作と最小限の散乱が望ましいレーザー技術にも応用できます。複屈折が小さいため、高度なフォトニクス・システムにおいて、放出される光の質を維持することができる。さらに、KClの明確な結晶方位は、潜在的な歪みや信号干渉を最小限に抑えるのに役立ち、産業界は光学試験、品質保証、高解像度イメージング・プロジェクトにおいて、信頼性と再現性の高い結果を達成することができます。
