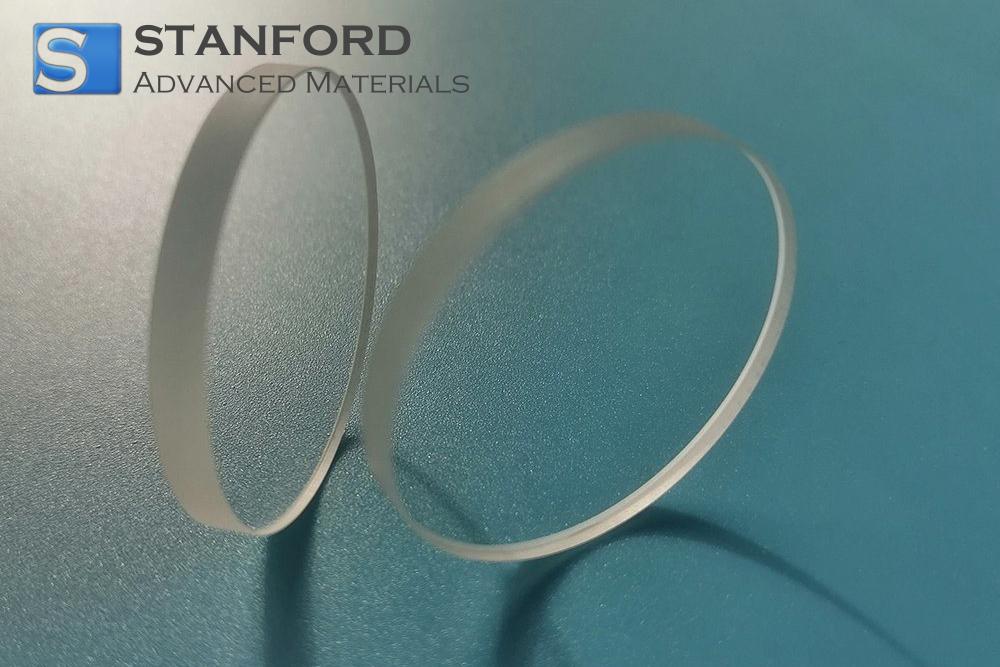

CY8860 フッ化バリウム結晶基板 BaF2 結晶基板 Dia.1インチ×1mm厚 DSP

フッ化バリウム結晶基板 BaF2 結晶基板 Dia.1インチ×1mm厚 DSPの説明

当社の直径1インチ、厚さ1mmのフッ化バリウム（BaF₂）結晶基板は、優れた光学性能と信頼性を提供するために慎重に製造されています。紫外線(UV)から赤外線(IR)スペクトルまで幅広い透過率で知られるBaF₂は、優れた透明性、低屈折率、熱衝撃に対する卓越した耐性を誇ります。さらに、この基板の化学的安定性と高品質な仕上げにより、散乱や歪みを最小限に抑え、光学アセンブリに一貫した信頼できる基盤を提供します。

当社では、結晶成長、機械加工、研磨の各工程において厳格な品質管理基準を遵守し、均一な厚み、傷のない表面、正確な寸法公差を保証しています。当社の献身的な製造手順により、光学的に完璧な基板が得られ、研究および産業用途の両方で最適な性能を発揮することができます。

フッ化バリウム結晶基板 BaF2結晶基板 Dia.1インチ x 1mm厚 DSPアプリケーション

フッ化バリウム(BaF2)結晶は、広い光透過率範囲、低屈折率、優れた耐薬品性で際立っています。これらの基板は、精密光学や厳しい条件下での安定した性能を要求される用途に最適です。BaF2基板は、紫外から赤外波長まで高い透明性を持つため、優れた光学品質を必要とする工業プロセス、先端研究、商業製品によく使用されています。

1.産業用途

- 用途1：BaF2の化学的安定性を利用した、化学処理装置の耐久性のある光学窓や保護カバー。

- 用途2：結晶の耐摩耗性と広い透過範囲の利点を生かした、自動組立ラインの高効率センサー筐体。

2.研究用途

- 用途1：BaF2のユニークな紫外～赤外透過性を利用した、学術および商業研究開発における分光学およびレーザーベースの実験。

- 用途2：フォトニクス研究室での材料特性分析用精密測定ツール。BaF2基板の低屈折率と安定した性能に支えられている。

3.商業用途

- 用途1：医療用画像診断装置におけるカスタム光学部品。

- 用途2：BaF2の広範な光学透過率と耐環境性を利用した、ハイエンド家電製品の高度なレンズやセンサーハウジング。

フッ化バリウム結晶基板 BaF2 結晶基板 Dia.1インチ x 1mm厚 DSPパッケージ

各BaF2結晶基板は、気密性の高い帯電防止ポーチに密封され、発泡パッドで緩衝されています。包装には湿気をコントロールするシリカゲルパックが含まれており、長期安定性を保証します。清潔で湿度管理された場所に適切に保管することで、汚染を防ぎ、光学的品質を維持します。また、二重包装による保護や、厚みの変更、特殊コーティングなど、ご要望に応じたカスタマイズも可能です。取り扱いには手袋を使用し、直接触れないようにしてください。

包装真空シール、木箱、またはカスタマイズ。

フッ化バリウム結晶基板 BaF2 結晶基板 Dia.1インチ x 1mm厚 DSPに関するFAQ

Q1：フッ化バリウム結晶基板 BaF2 Crystal Substrate Dia.1 inch x 1 mm thick DSPの主な材料特性は何ですか？

A1：フッ化バリウム(BaF2)結晶基板は、紫外(UV)から赤外(IR)までの広い波長域で優れた光学的透明性を示します。また、屈折率が低く、耐放射線性に優れ、レーザー用途では比較的高い損傷しきい値を示します。また、BaF2は他のフッ化物と比較して吸湿性が低く、熱安定性に優れているため、様々な光学・分光システムに適しています。

Q2: この製品はどのように取り扱われ、保管されるべきですか？

A2: フッ化バリウム(BaF2)基板は中程度に脆いため、傷や欠けを防ぐために清潔な手袋を着用してください。特に結晶の端に過度の機械的ストレスを与えないでください。使用前にアルコールベースの溶液で表面を軽く拭き、残留物を除去して最適な光学性能を維持してください。

Q3：フッ化バリウム結晶基板 BaF2 Crystal Substrate Dia.1インチ×厚さ1mmのDSPには、どのような品質規格や認証が適用されますか？

A3: フッ化バリウム(BaF2)結晶基板は、一貫した品質、信頼できる寸法公差、均一な光学特性を保証するため、一般的にISO 9001認証工程で製造されます。製造業者は、表面の平坦度、光学的均質性、スクラッチディグ仕様の検証など、厳格な検査プロトコルに従うことがよくあります。このような品質管理により、高い光学的透明度と再現性を維持しながら、商業用および工業用の精密光学機器との互換性を確保しています。

関連情報

1.製造プロセス

フッ化バリウム結晶基板 BaF2 結晶基板 Dia.1インチ×1mm厚のDSPは、一貫した結晶構造と最小限の欠陥で製造されます。 洗練された技術により、光学性能にとって重要な結晶形成中の材料の透明度と純度が維持されます。制御された環境は、温度勾配と熱応力が厳格な許容範囲内に保たれることを保証し、信頼性と再現性の高い結果を可能にします。

その後、ダブルサイドポリッシング（DSP）を含む入念な仕上げ工程を経て、厳格な寸法仕様を満たす滑らかな表面を実現します。微細な凹凸を取り除き、表面の平坦性を高めるために、特定の研磨剤と最適化された回転速度が選択されます。この最終段階により、基板は、最小の散乱と最大の透過率を必要とする高精度光学システムにシームレスに統合できるようになります。

2.先端産業への応用

堅牢な基板として、直径1インチ、厚さ1mmのBaF2クリスタルは、赤外分光法、レーザーシステム、特殊イメージングを含む工業プロセスに頻繁に選ばれています。紫外域から赤外域までの広い透明度範囲により、高品質のデータ取得を必要とする分光計やスキャニング装置などの分析機器に重点を置く企業に適しています。

特殊な研究プロジェクトにおいて、この研磨結晶基板は、材料特性評価や生物学的光学研究などの分野で正確な測定をサポートします。湿気に対する耐久性と温度変化への対応能力は、長期的な信頼性を可能にし、これは多様な商業および産業環境における重要な要素です。その安定した光学特性を活用することで、組織はシステム性能を最適化し、最先端のアプリケーションにおける全体的な効率を高めることができます。
