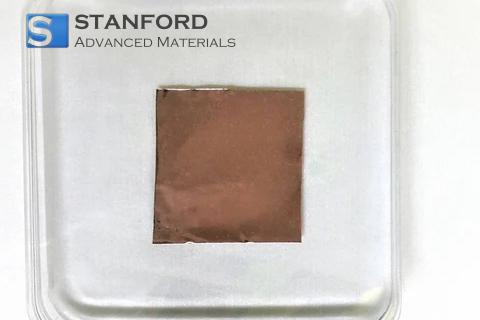

CY8906 1インチ x 1インチ銅箔上の単層hBN膜

銅箔単層hBN膜 1インチ x 1インチ 説明

卓越した化学的安定性、耐高温性、卓越した絶縁特性を実現するために専門的に成長させた、1 x 1インチの銅箔上のプレミアム単層hBNフィルムをご覧ください。この六方晶窒化ホウ素フィルムは、化学気相成長法により慎重に合成され、均一で連続的な単一原子層となっています。高い堅牢性を持ち、2Dエレクトロニクス、オプトエレクトロニクス、次世代センサーなど、研究用途や産業用途に汎用性の高いソリューションを提供します。

当社は厳格な品質管理を採用しており、信頼性の高い膜厚、最小限の不純物、優れた結晶性を保証しています。当社の高度な製造プロセスにより安定した性能が保証され、この材料は実験室での実験、デバイス製造、プロトタイプ開発に最適です。最先端技術プロジェクトにおける耐久性、純度、性能の比類ない組み合わせのために、当社のCu箔上の単層hBNをお選びください。

Cu箔上の単層hBN膜 1インチ x 1インチ アプリケーション

1インチ×1インチの銅箔上の単層六方晶窒化ホウ素（hBN）フィルムは、高い熱伝導性、機械的強度、化学的安定性のユニークな組み合わせを提供します。この材料は、その優れた誘電特性と原子レベルで平坦な表面により、先進的なデバイス・アプリケーションに非常に求められています。汎用性の高い二次元層として、hBNは、信頼性が高く効率的な性能が重要なエレクトロニクス、研究、消費者製品など、さまざまな分野で活用することができます。

1.エレクトロニクスおよび半導体用途

- 銅配線用の保護拡散バリアとして機能し、高い熱伝導を維持しながら酸化を防止する。

- 次世代トランジスタに安定した基板を提供し、リーク電流を減らし、デバイス全体の性能を向上させる。

2.研究・科学機器

- 高解像度の顕微鏡や分光法に理想的な、原子レベルで平滑かつ化学的に不活性な表面を提供する。

- 安定した低欠陥絶縁層を必要とする量子デバイスの製造を可能にし、正確な実験研究を促進する。

3.消費者および産業用途

- LED照明システムの熱管理を改善し、長寿命とエネルギー効率を促進する。

- 化学反応器や処理装置で信頼性の高い保護膜として機能し、腐食や化学的劣化に耐える。

銅箔上の単層hBN膜 1インチ x 1インチ包装

各1インチ x 1インチの銅箔上の単層hBNフィルムは、機械的ストレスや汚染から保護するため、不活性で耐湿性のある層の間に注意深く包装されています。埃の侵入を防ぎ、乾燥を維持するために、真空密封されたバリアバッグが使用されています。保管は、湿度を最小限に抑えた室温で行うことが推奨される。汚染防止プロトコルがサンプルの完全性を保証します。多様な研究ニーズや産業ニーズにシームレスに対応するため、ご要望に応じて特注の厚み、基材オプション、ラベリングが可能です。

包装真空シール、木箱、またはカスタマイズ。

銅箔上の単層hBN膜 1インチ x 1インチ FAQs

Q1: 1インチ x 1インチ銅箔上の単層hBNフィルムの主な材料特性は何ですか？

A1: 銅箔上の単層六方晶窒化ホウ素（hBN）は、卓越した化学的安定性、高い熱伝導性、優れた機械的強度、優れた電気絶縁性を示します。均一な原子厚を特徴とし、デバイス性能への干渉を最小限に抑えます。従来の絶縁材料に匹敵する絶縁破壊強度を持つこのフィルムは、センサー、マイクロエレクトロニクス、保護コーティングなどの用途に有益です。また、銅との格子適合性により、制御されたエピタキシャル成長を促進します。

Q2: この製品はどのように取り扱われ、保管されるべきですか？

A2: 最適な保存のために、Cu箔上の単層hBN膜は、清潔でほこりのない環境でのみ、汚染性のない材料から作られた手袋を着用して取り扱うことをお勧めします。箔を曲げたり圧力を加えたりすることは、微小破壊や層間剥離を引き起こす可能性があるため避けてください。製品は、その構造的完全性と表面品質を維持するために、密封された湿気のない包装に入れ、室温で保管する必要があります。

Q3: Cu箔上の単層hBNフィルム（1インチ×1インチ）には、どのような品質規格や認証が適用されますか？

A3: 高品質の単層hBNフィルム製品は、通常、品質管理に関するISO 9001などの公認工業規格に適合しています。また、有害物質管理に関するRoHSやREACHの要件に適合している場合もあります。一貫した厚みと純度を確保するため、信頼できるサプライヤーはラマン分光法やX線光電子分光法などの高度な特性評価ツールを採用しています。これらの標準を遵守することで、様々な商業用および工業用アプリケーションにおいて、再現性、最小限の汚染、安定した性能が保証されます。

関連情報

1.材料特性と利点

1インチ×1インチの銅箔上の単層hBNの結晶構造を分析すると、顕著な均一性と格子整列が見られます。このユニークな二次元層は、六角形パターンに配置されたホウ素原子と窒素原子の交互配列からなり、卓越した化学的安定性と高温回復力をもたらします。慎重に調整された膜厚は、高度なデバイス・アプリケーションに必要な固有の強度と柔軟性を維持しながら、信頼性の高い電気絶縁性を保証します。

低誘電損失と熱安定性のバランスをとった単層hBNは、優れた放熱性やさまざまな基板材料との適合性などの利点を提供します。また、銅箔とhBN層の相互作用は強固な接合をサポートし、効率的なハンドリングと搬送プロセスを可能にします。その結果、この薄膜構造は安定した性能を発揮し、繰り返し使用されるサイクルでも欠陥を最小限に抑えることができます。

2.先端産業への応用

最先端のマイクロエレクトロニクスは、保護バリアおよび誘電体インターフェイスとしての役割を通じて、1インチ×1インチの銅箔上の単層hBNから利益を得ています。この材料の高い耐圧と半導体プロセスとの互換性は、優れた熱管理を維持しながら、デバイスの小型化を可能にします。さらに、その原子レベルで滑らかな表面品質は、センサー・アレイや集積回路の精密な製造を可能にします。

次世代フォトニクス・システムの開発においても、単層hBNのユニークな特性が活用され、その広い波長範囲における透明性が効率的な光透過をサポートします。その均一な原子配列のおかげで、このフィルムは発光ダイオードや光インターコネクトを製造するための理想的なテンプレートとして機能する。光学部品に単層hBNを組み込むことは、最終的に、より薄く、より信頼性が高く、著しく効率的なデバイスにつながります。
