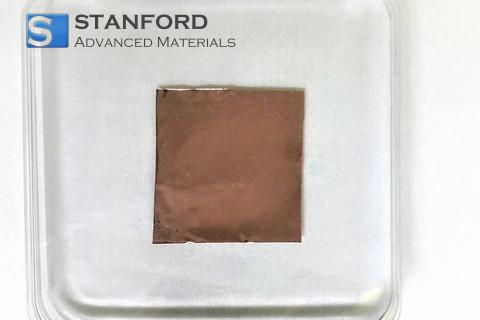

CY8908 Cu箔上の単層hBN膜 2インチ x 2インチ

銅箔上の単層hBN膜 2インチ x 2インチ 説明

銅箔上の単層hBN(六方晶窒化ホウ素)フィルム(2インチ x 2インチ)は、卓越した熱安定性と化学的安定性を備えており、要求の厳しい研究用途や産業用途に最適です。この単一原子厚の層は、優れた誘電特性と広いバンドギャップを示し、次世代の電子・光電子デバイスにおける効率的な電気絶縁を促進します。原子レベルで平坦な表面は欠陥を最小限に抑え、高性能ヘテロ構造のための他の2D材料との精密な統合を可能にする。

CVD（化学的気相成長）技術で丹念に成長させたすべてのフィルムは、均一な厚さと一貫した結晶構造を保証するため、厳格な品質管理を受けています。優れた機械的強度と高温耐性により、デバイス製造、フォトニクス、半導体研究に適しています。厳しい業界基準を満たすことで、この単層hBNフィルムは最先端のイノベーションを後押しし、先端材料の探求と製品開発のための信頼できるプラットフォームを提供します。

Cu箔上単層hBN膜 2インチ x 2インチ アプリケーション

銅箔上の単層六方晶窒化ホウ素(hBN)膜は、2インチ x 2インチのサイズで、その卓越した熱安定性、印象的な電子絶縁特性、および顕著な化学的不活性で知られています。極薄の二次元材料である単層hBNは、高度な製造および研究用途に広く使用されています。以下は、様々な産業における主な用途の一部である。

1.産業用途

- 電子・半導体製造：保護絶縁層として機能し、デバイス性能を向上させ、高温プロセスにおける汚染を低減する。

- 化学処理装置腐食性化学薬品に対する耐久性のあるバリアとして機能し、製造システムの寿命と効率を向上させる。

2.研究用途

- 先端材料研究：二次元材料の基本的な特性を調べることができ、ナノスケールデバイス工学のブレークスルーを可能にする。

- センサー開発：超高感度で化学的に不活性な表面として機能し、環境およびヘルスケアの研究において精密な検出システムを構築できる。

3.商業用途

- コンシューマー・エレクトロニクスデバイスの熱管理および絶縁を強化し、より高速で信頼性の高い性能をサポートする。

- ヘルスケアおよび医薬品包装：化学的に安定で汚染に強い層を提供し、繊細な製品の完全性を保ちます。

銅箔上の単層hBN膜 2インチ x 2インチ包装

2インチ×2インチの銅箔単層hBNフィルムは、清潔な耐湿性ポリマーパウチに密封され、衝撃保護のためESD安全フォームでクッションされています。酸化や汚染を防ぐため、乾燥した低湿度の環境、理想的には真空または不活性雰囲気下で保管してください。純度を保つため、滅菌グローブボックスへの移し替えを推奨する。 ご要望に応じて、特注サイズ、形状、包装形態も承ります。

包装真空シール、木箱、またはカスタマイズ。

銅箔上の単層hBN膜 2インチ x 2インチ FAQs

Q1: 2インチ x 2インチ銅箔上の単層hBNフィルムの主な材料特性は何ですか？

A1: 銅箔上の単層六方晶窒化ホウ素(hBN)は、卓越した熱安定性、化学的不活性、先端デバイス用途をサポートする広いバンドギャップを持っています。膜厚は通常約0.3nmで、下地基板との干渉を最小限に抑えます。原子レベルで平滑な表面、低誘電率、堅牢な機械的強度により、要求の厳しい商業・工業環境における保護膜や電子部品に最適です。

Q2: この製品はどのように取り扱われ、保管されるべきですか？

A2: 単層hBNはデリケートな性質を持っているため、常にリントフリーの清潔な手袋を着用してください。箔の鋭い折り曲げや折り目は避けてください。汚染や酸化を防ぐため、理想的には付属の保護パッケージに入れて、乾燥した環境で保管してください。可能であれば、不活性雰囲気を維持するか、デシケータを使用して湿気への暴露を減らし、フィルムの原型を保ってください。

Q3: Cu箔上の単層hBNフィルムには、どのような品質規格や認証が適用されますか？

A3: 製造業者は通常、一貫した製品の品質とトレーサビリティを確保するため、ISO 9001などの確立されたISO認証を遵守しています。さらに、環境に配慮した生産へのコミットメントを示すため、ISO 14001に準拠するサプライヤーもあります。これらの基準は、単層hBNフィルムの均一な厚み、純度、清浄度を保証するのに役立ち、高い信頼性と性能を必要とする商業用および工業用アプリケーションに適しています。

関連情報

1.材料特性と利点

単層hBNフィルムは、優れた熱安定性と高い電気絶縁性を示し、要求の厳しい用途に適しています。その原子レベルの薄膜構造は、重量を最小限に抑えながら優れた機械的完全性を提供し、様々な電子・光デバイスへの効率的な統合を保証します。銅基板全体に均一な厚みがあるため、高度な微細加工プロセスで重要な部品として使用される場合、一貫した性能と信頼性の高い結果が得られます。

精密な合成法により、この単層hBN膜は低欠陥密度と良好なバンドギャップ特性を実現しました。これらの特性は、ヘテロ構造をベースとしたデバイスにおいて、電子散乱の低減とキャリア移動度の向上を促進し、半導体部品の全体的な機能性を向上させる。また、この膜固有の特性により耐薬品性も実現しており、産業用途で一般的に遭遇する過酷な環境条件下での理想的な保護膜となっている。

2.代替材料との比較分析

優れた化学的不活性と熱伝導性により、Cu箔上の単層hBN膜は、グラフェンや遷移金属ジカルコゲナイドのような他の二次元材料と比較して際立っている。グラフェンとは異なり、hBNは電気を通さないため、さまざまなデバイス・アーキテクチャにおいて効果的な誘電体層として機能する。この違いは、最適な絶縁性を維持しながら、さらなる機能化のための安定した強固なプラットフォームを提供するのに役立つ。

単層hBNは最小限の反応性と低い摩擦係数を示すため、特定の精密工学用途では二酸化ケイ素などの材料を凌駕します。その層状格子構造は、多くの工業的製造技術との互換性と相まって、高性能システム向けの汎用性と信頼性の高いソリューションを保証します。このため、単層hBN膜銅箔2インチ×2インチは、最先端製品開発の効率化を求めるイノベーターにとって魅力的な選択肢となっています。
