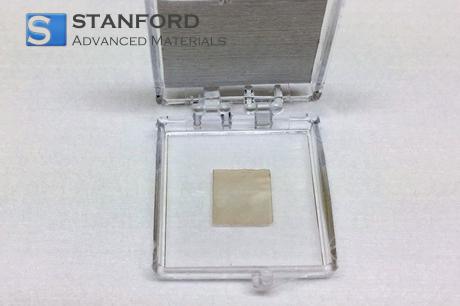

CY8921 CVD 二セレン化タングステン単層膜サファイア基板 WSe2 膜 10x10 mm

C 面サファイア基板上の CVD 単層二セレン化タングステン WSe2 膜 10x10 mm 説明

このプレミアムCVD単層二セレン化タングステン(WSe₂)フィルムは、10×10mmのC面サファイア基板上に成長し、非常に均一で原子レベルの薄さの半導体層を提供します。精密な化学気相成長プロセスにより、優れた結晶性、低欠陥密度、最小の粒界が保証され、次世代エレクトロニクスの研究開発に最適です。そのダイレクトバンドギャップと強いフォトルミネッセンスは、オプトエレクトロニクスデバイスでの性能を向上させる一方、本質的に高いキャリア移動度と柔軟性は、新たな2Dアプリケーションでの使用例を拡大します。

厳格な品質保証プロトコルの下で製造された各WSe₂膜は、膜厚の均一性、構造の完全性、単層純度を確認するために徹底的な特性評価を受けます。この厳格なアプローチは、一貫した再現性のある結果を確立し、サファイア基板上の当社のCVD単層二セレン化タングステンを、光起電力、センシングデバイス、ナノエレクトロニクスのイノベーションにおける最先端の研究に最適な選択肢にしています。

C面サファイア基板上CVD二セレン化タングステン単層膜WSe2膜 10x10 mm用途

最先端のCVD技術を駆使して設計されたC面サファイア基板上の二セレン化タングステン（WSe2）単層膜は、卓越した電子・光学性能を10x10mmの便利なサイズで提供します。この超高純度2次元材料は、優れたキャリア移動度、強力なスピン軌道相互作用、強固な柔軟性を提供し、高度なデバイス作製に適しています。その高品質な結晶構造は、様々な環境下での信頼性の高い性能をサポートし、エレクトロニクス、研究、消費者向け製品にわたるイノベーションを推進します。

1.エレクトロニクスおよび半導体用途

- 超薄型トランジスタへの統合によるデバイスの占有面積の縮小とスイッチング速度の向上

- 強い光吸収と効率的な電荷輸送による高感度光検出器への応用

2.研究・科学機器

- 単層WSe2の明瞭なバンド構造から生じる新しい量子現象の研究

- 学術的および産業的研究開発イニシアチブのための新しい光電子特性の探求

3.消費者および産業界のイノベーション

- 耐久性と性能を向上させるためのフレキシブルディスプレイやウェアラブルエレクトロニクスへの組み込みの可能性

- 優れた表面感度を活用した化学・環境モニタリング用センサーの開発

C 面サファイア基板上の CVD 単層二セレン化タングステン WSe2 フィルム 10x10 mm パッケージング

本製品は、衝撃や振動から保護するため、帯電防止フォームパッド入りの専用保護ボックスに丁寧に梱包されています。乾燥剤入りの丈夫なプラスチック製ケースは乾燥状態を保つのに役立ち、密封されたプラスチック袋は埃の混入を防ぎます。直射日光を避け、涼しく乾燥した環境で保管してください。特注のラベリングや特殊な保護レイヤーもご要望に応じてご用意いたします。

包装真空シール、木箱、またはカスタマイズ。

C 面サファイア基板上 CVD 単層二セレン化タングステン WSe2 膜 10x10 mm FAQs

Q1: C面サファイア基板WSe2フィルム10x10 mm上のCVD単層二セレン化タングステンの主な材料特性は何ですか？

A1: この単層WSe2膜は、原子レベルの薄膜構造を持ち、1.6eV付近のダイレクトバンドギャップにより、効率的な光電子性能を実現します。また、高い励起子結合エネルギーで強いフォトルミネッセンスを示し、フォトニックデバイスやエレクトロニクスデバイスに最適です。c面サファイア基板は、優れた格子整合性を確保し、結晶性を高め、欠陥を低減します。 代表的な特性として、均一な厚さ、高いキャリア移動度、信頼性の高いデバイス集積のための安定した熱機械的挙動が挙げられます。

Q2: この製品はどのように取り扱われ、保管されるべきですか？

A2: 単層WSe2膜は、微粒子汚染を避けるため、クリーンルーム・プロトコルで取り扱ってください。表面に直接触れないよう手袋を着用し、機械的ストレスを最小限に抑えるため、研磨剤の入っていないピンセットやバキュームワンドを使用してください。酸化を防ぐため、基板は低湿度環境、理想的には不活性ガスまたは真空下で保管する。適度な温度を保ち、材料を劣化させる可能性のある過度の光や化学蒸気にさらさないようにしてください。

Q3: C面サファイア基板上のCVD単層二セレン化タングステンWSe2フィルム10x10mmには、どのような品質規格や認証が適用されますか？

A3: これらのWSe2フィルムは通常、品質管理システムのISO 9001など、薄膜蒸着に関する業界の標準プロトコルに準拠しています。一貫した単層膜厚、最小限のコンタミネーション、強固な結晶性は、光学特性評価、ラマン分光法、原子間力顕微鏡によって検証されています。さらに、製品のトレーサビリティと蒸着パラメーターの文書化は、信頼できる製造方法をサポートし、再現可能な結果と商業および研究グレードの期待品質への適合を保証します。

関連情報

1.製造プロセス

C面サファイア基板上のCVD二セレン化タングステン単層膜は、綿密に制御された熱蒸着法によって製造されます。このプロセスでは、最適化された温度と圧力条件下で、タングステンとセレンの前駆体を正確な比率で反応室に導入します。C面サファイア基板は、結晶格子が安定しており、10x10 mmの表面積にわたって均一なWSe2単分子膜を形成できることから選択された。洗練された装置により一貫した成長速度が保証され、欠陥を最小限に抑えながら高品質の層形成が可能になる。

注意深く制御された環境下で、基板は汚染物質を除去し、WSe2膜の最適な接着を確保するために前処理される。前駆体フロー、キャリアガス組成、ランプアップ時間などの変数を微調整することで、メーカーは高純度で原子レベルの薄膜を形成し、先端デバイス用途に不可欠な卓越した光学的・電子的特性を実現することができる。

2.先端産業への応用

先進的なフォトニックおよびオプトエレクトロニクス分野は、この単層WSe2膜の精密な特性から大きな恩恵を受けます。可視域から近赤外域にかけてのダイレクトバンドギャップ構造は、効率的な光吸収と発光を可能にし、光検出器、発光ダイオード、その他の革新的な光学部品に非常に適しています。さらに、その卓越したキャリア移動度は、最新の電子機器における性能向上と低消費電力を促進し、技術的限界を押し広げようとするメーカーの関心を高めている。

小型でフレキシブルな電子システムに対する需要の高まりは、コンパクトで高性能なソリューションを必要とする分野でのフィルムの役割を強化している。フレキシブル・ディスプレイ、センサー、次世代トランジスターなどの分野では、サファイア上の10x10mm WSe2単層膜は、堅牢性と汎用性の両方が要求される主要部品に組み込むことができる。このCVD成長二セレン化タングステン層は、超薄型形状と卓越した電気特性を両立させることで、進化し続ける技術環境の中で活躍できる最先端製品への道を開きます。
