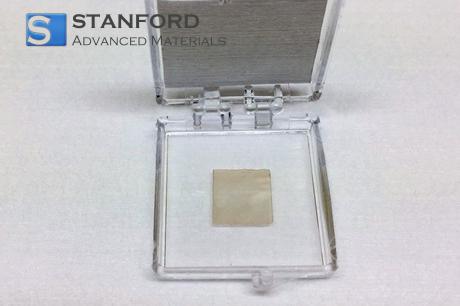

CY8922 SiO2/Si 基板上 CVD 二セレン化タングステン単層膜 WSe2 膜 10x10 mm

SiO2/Si 基板上の CVD 単層二セレン化タングステン WSe2 フィルム 10x10 mm 説明

10×10mmのSiO₂/Siサファイア基板上に精密に成膜された二セレン化タングステン（WSe2）CVD単層膜の卓越した性能をご体験ください。この超薄膜は驚くべき均一性を示し、原子スケールまで一貫した厚さを保証します。その直接的なバンドギャップと強力なスピン軌道相互作用は、トランジスタ、光検出器、フレキシブル回路などの高度な電子・光電子デバイスに理想的です。

厳格な成長プロセスを経て設計された当社のWSe2単原子層は、純度、結晶性、再現性に関する厳しい品質基準を満たしています。最先端の半導体研究および製品開発において、堅牢性、移動性、多様なアプリケーションとの互換性で知られる信頼性の高いソリューションに投資してください。

SiO2/Si 基板上の CVD 単層二セレン化タングステン WSe2 フィルム 10x10 mm アプリケーション

SiO2/Si基板上にCVDで成長させた単層二セレン化タングステン(WSe2)は、安定した層状構造とダイレクトバンドギャップで知られる強固な二次元半導体です。この10x10mmの薄膜は、卓越した電子的・光学的特性を示し、様々な次世代アプリケーションに非常に適している。この材料の薄さは、優れたキャリア移動度と光吸収と相まって、エレクトロニクスやエネルギーから先端研究イニシアチブに至るまで、複数の産業における高性能ソリューションを可能にします。

1.産業用途

- WSe2の優れた表面反応性を利用した、石油化学環境における高感度化学センサー。

- WSe2の優れたキャリア移動度を利用した、耐久性に優れた高性能車載エレクトロニクス。

- 安定した半導体層がデバイス効率を向上させる先端製造装置。

2.研究用途

- WSe特有の量子効果と電子バンド構造を探求する、基礎的な二次元材料の研究

2.

- 光通信用フォトニックデバイスの試作とレーザー利用研究

- 単層膜のスケーラビリティを活かした次世代半導体アーキテクチャの研究。

3.商業応用

- 薄くてフレキシブルなWSe2膜を組み込んだウェアラブルスマートデバイス。

- 強力な光吸収と透明性を利用した高解像度ディスプレイ部品。

- 極薄半導体を用いたコンパクトでエネルギー効率の高いトランジスタを必要とする家電製品。

SiO2/Si基板上のCVD単層二セレン化タングステン WSe2フィルム10×10mmパッケージング

各10×10 mmのWSe₂フィルムは、不活性緩衝材付きの帯電防止スリーブに慎重に入れられ、湿気や粒子への暴露を最小限に抑えるために真空密封されます。酸化を防ぐため、低湿度でほこりのない環境、理想的には窒素またはアルゴン下で保管する必要があります。清潔な手袋の使用や滅菌処理面の使用など、厳格な汚染管理が推奨される。ご要望に応じて、保護層やラベルの追加など、カスタマイズ可能な包装オプションもご利用いただけます。

包装真空シール、木箱、またはカスタマイズ。

SiO2/Si 基板上の CVD 単層二セレン化タングステン WSe2 膜 10x10 mm FAQs

Q1: SiO2/Si 基板 WSe2 Film 10x10 mm 上の CVD 単層二セレン化タングステンの主な材料特性は何ですか？

A1: 10×10 mmのSiO2/Siまたはサファイア基板上に成長させたCVD単層二セレン化タングステン(WSe2)膜は、約1.6eVの直接バンドギャップ、高いキャリア移動度、強いフォトルミネッセンスなど、優れた電気的・光学的特性を示します。また、化学的安定性や機械的柔軟性にも優れている。このような特性から、先端オプトエレクトロニクスデバイス、光検出器、フレキシブルエレクトロニクスに適しており、薄型で高性能を発揮します。

Q2: この製品はどのように取り扱われ、保管されるべきですか？

A2: 単層WSe2膜は、汚染物質や機械的ストレスに敏感なため、清潔で湿度の低い環境で取り扱う必要があります。保護膜のない指やピンセットで直接触れないようにしてください。表面反応を防ぐため、不活性または真空条件下で帯電防止容器に保管することを推奨します。穏やかな取り扱いは、フィルムの完全性を保ち、デバイスの性能を最大限に引き出します。

Q3: SiO2/Si 基板上の CVD 単層二セレン化タングステン WSe2 膜 10x10 mm には、どのような品質規格や認証が適用されますか？

A3: CVD WSe2フィルムは通常、品質管理のISO 9001や環境管理のISO 14001など、薄膜材料に関する一般的な業界標準に準拠しています。信頼できるサプライヤーは、純度、均一性、トレーサビリティに関する補足文書も提供しています。一貫した単層膜の厚さ、最小限の欠陥、厳格な社内測定プロトコルの遵守を保証することは、高度な産業用および研究用アプリケーションの信頼できる性能を保証するのに役立ちます。

関連情報

1.材料特性と利点

SiO2/Si基板上に化学気相成長法で作製された二セレン化タングステン(WSe2)単層膜は、光学的および電子的特性の驚くべき組み合わせを提供します。この10x10mmの超薄膜は、バンドギャップの直接配置を可能にし、効率的な光吸収と発光を可能にします。また、この単原子層構造は優れた電荷キャリア移動度を保証するため、迅速な電子応答と最小限の伝導損失を必要とする部品に最適です。

並外れた均一性とともに、この材料は高い熱安定性と機械的弾力性を示している。これらの特性は、基板との強固な界面結合によってさらに強調され、長時間の動作サイクルにわたってデバイスの信頼性を維持します。厚膜や多結晶膜と比較すると、単層WSe2は欠陥密度が低く、表面モルフォロジーが滑らかで、層の連続性に優れており、これらすべてがデバイス性能を向上させ、革新的な電子構造への道を開く。

2.先端産業への応用

さまざまな最先端産業分野において、CVD 単層 WSe2 は、将来の技術的ブレークスルーに大きな可能性を示しています。その直接的なバンドギャップと顕著な励起子効果により、次世代光検出器や発光ダイオードの有力候補となり、ディスプレイ技術における高速データ伝送や色純度の向上に貢献する。さらに、この膜の原子レベルの厚さは、最小限の消費電力で済む高密度トランジスタ・アレイの設計を可能にする。

また、フレキシブル・エレクトロニクスやウェアラブル・エレクトロニクスを研究する研究開発チームは、導電性や光学効率を損なうことなく曲げることができるこの材料を高く評価している。この適応性により、小型センサーフレームワーク、ヘルスケアモニタリングデバイス、超薄型エネルギーハーベスティングシステムに新たな道が開ける。これらの先進的な用途は、エレクトロニクス、フォトニクス、集積回路の未来を世界的規模で形成する上で、CVD単層二セレン化タングステンの重要性を強調している。
