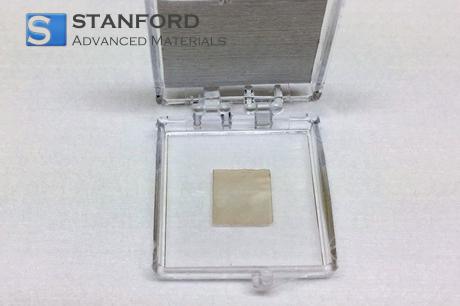

CY8923 二セレン化モリブデン単層CVDサファイア基板MoSe2薄膜 10x10 mm

C面サファイア基板上のCVD単層二セレン化モリブデン MoSe2フィルム 10x10 mm 説明

卓越した均一性と結晶性を確保するために、C面サファイア基板上に丹念に成長させたCVD単層二セレン化モリブデン（MoSe2）フィルムの卓越した品質をご体験ください。 10×10mmのこの原子レベルの薄さの層は、卓越した電子的および光学的特性を誇り、オプトエレクトロニクス、フォトボルタイクス、ナノエレクトロニクスなどの分野における最先端の研究開発に最適です。各フィルムは、表面平滑性、欠陥密度、層厚の一貫性を確認するために厳格な品質管理を受けており、要求の厳しい用途で信頼できる性能を保証します。

高度なCVDプロセスにより、単層MoSe2は高いキャリア移動度、強い励起子挙動、優れた熱安定性を示します。次世代トランジスタ、光検出器、フレキシブル・エレクトロニクスの研究であれ、当社のMoSe2フィルムは、デバイス製造の成功に必要な信頼性と精度を提供します。この最先端製品は、二次元材料の未来を探求するイノベーターに究極のプラットフォームを提供します。

C面サファイア基板上のCVD単層二セレン化モリブデン MoSe2フィルム 10x10 mm アプリケーション

C面サファイア基板上のCVD単層二セレン化モリブデン(MoSe2)は、顕著な電子的、光学的、機械的特性の組み合わせを提供します。10x10mmという大きく均一な面積を持つこの高品質薄膜は、様々な民間、商業、工業分野で優れたデバイス性能を発揮します。その卓越したキャリア移動度、調整可能なバンドギャップ、熱安定性により、多方面にわたる次世代技術に理想的な選択肢となります。

1.エレクトロニクスおよび半導体用途

- 高性能トランジスタ：フィルムの優れた電子移動度を利用して、より高速でエネルギー効率の高いデバイスを実現。

- 光検出器およびセンサー：調整可能なバンドギャップを利用して、光信号を高感度で検出する。

- フレキシブル・エレクトロニクス：単分子膜の機械的柔軟性を利用して、ウェアラブルデバイスや折り曲げ可能なデバイスを実現する。

2.エネルギーと再生可能技術

- 太陽電池: 強力な光吸収と安定性により、光電変換を強化する。

- エネルギー貯蔵：優れた導電性と化学的弾力性により電池部品を改良する。

3.研究および科学的応用

- 先端二次元材料の研究：ユニークな量子現象や光電子現象の研究

- デバイスの試作：最先端の研究所で新しい回路やセンサー構成をテストする。

CVD Monolayer Molybdenum Diselenide on C-plane Sapphire Substrate MoSe2 Film 10x10 mm パッケージング

このMoSe₂フィルムは、湿気や粒子の浸入を防ぐために真空シールされた帯電防止ポリプロピレンボックスに梱包されています。頑丈な発泡クッションが機械的ストレスから保護し、アセンブリ全体が長期安定のために防湿ポーチに入れられています。酸素濃度の低い、清潔で乾燥した環境で保管してください。ご要望に応じた保護層やラベリングも可能です。

包装真空シール、木箱、またはカスタマイズ。

CVD二セレン化モリブデン単層膜C面サファイア基板 MoSe2 Film 10x10 mm FAQs

Q1: C面サファイア基板上のCVD単層二セレン化モリブデン膜10x10 mmの主な材料特性は何ですか？

A1: この単層MoSe2は通常、約1.5～1.6eVの直接バンドギャップを持ち、二次元結晶構造により強いフォトルミネッセンスを示します。厚さ約0.7nmの均一な層は、サファイア基板上に六方格子を形成している。その高いキャリア移動度と優れた光学的透明性は、エレクトロニクス、オプトエレクトロニクス、その他のナノスケールデバイス開発への応用に適しています。

Q2: この製品はどのように取り扱われ、保管されるべきですか？

A2: 単層MoSe2サンプルは、粒子汚染や表面損傷を防ぐため、クリーンルームまたは同様の管理された環境で取り扱ってください。酸化や湿気による劣化を最小限に抑えるため、低湿度で不活性雰囲気の容器に保管してください。フィルムを操作する際は、研磨剤を含まない工具を使用し、パウダーフリーの手袋を着用する。完全性と性能を維持するため、検査や測定の後は速やかに保護包装に戻してください。

Q3: C面サファイア基板上のCVD単層二セレン化モリブデン膜10x10 mmには、どのような品質規格や認証が適用されますか？

A3: これらのフィルムは一般的に、プロセスの一貫性とトレーサビリティを重視した厳格なISO 9001品質管理システムの下で生産されています。ラマン分光法、X線回折、フォトルミネッセンス測定などの高度な材料特性評価技術により、均一性、厚み制御、結晶学的品質を保証しています。メーカーはまた、研究、オプトエレクトロニクス、商業デバイス製造に求められる高い基準を満たすため、クリーンルームプロトコル、標準化された検査基準、文書化された製造方法に従っています。

関連情報

1.製造プロセス

技術者は、C面サファイア上に二セレン化モリブデン単層膜を成長させるために、十分に制御された化学気相成長（CVD）ルーチンに依存しています。この精密な手順では、温度、圧力、反応剤の流量を微調整し、MoSe2層が10x10mmの基板全体で均一な厚さを維持するようにしている。サファイア基板は、高い結晶忠実度を育む安定したプラットフォームを提供し、半導体用途に理想的な、シャープに定義された欠陥の少ない単分子膜を生成する。

注意深くモニターされた成長サイクルの間、ソース材料とキャリアガスは高温チャンバーに導入され、そこで反応物が分解してサファイア上に堆積する。このCVD技術により、層の純度、原子配列パターン、膜の連続性など、電子・光電子用途に不可欠なすべての制御が可能になる。綿密に構造化されたステップを一貫して繰り返すことで、バッチ生産で再現性のある結果が得られ、デバイス性能の信頼性が促進される。

2.先端産業への応用

フレキシブル・エレクトロニクスは、サファイア上のCVD単層膜MoSe2の極めて薄い性質から恩恵を受けています。この膜の薄型と機械的弾力性により、しなやかな次世代デバイスの作成が可能になるからです。研究者はこれらの単層膜を利用して、最適なキャリア移動度と高電流密度を実現している。この両者は、可搬性と動作効率を重視するセンシング、トランジスタ、ディスプレイ技術にとって極めて重要である。

光通信やフォトニクスなどの分野では、MoSe2のユニークなバンドギャップと強い光-物質相互作用を利用して、より高速でエネルギー効率の高いコンポーネントを開発しています。10x10mm基板は、大規模な再設計をすることなくウェーハレベルのプロセスに組み込むことができるため、研究所や商業製造ラインに最適です。この適応性により、一貫した製品品質を維持しながらイノベーションを加速することができ、世界のハイテク業界全体で単層MoSe2膜への関心をさらに高めている。
