CY8924 SiO2/Si 基板上の二セレン化モリブデン単原子層 MoSe2 膜 10x10 mm

SiO2/Si 基板上の CVD 単層二セレン化モリブデン MoSe2 フィルム 10x10 mm 説明

SiO2/Si基板上のCVD二セレン化モリブデン(MoSe2)単原子層膜で、二次元半導体研究の頂点を体験してください。この単原子厚のMoSe2膜は、化学気相成長法により丹念に成長させ、卓越した均一性と高い結晶品質を実現しています。その直接的なバンドギャップと優れた電荷キャリア移動度により、光学的および電子的挙動の精密な制御が可能となり、高度な研究やデバイスの試作に理想的です。

厳しい品質基準に基づいて設計されたこの単層MoSe2膜は、堅牢な化学的安定性と再現性を示し、さまざまな実験において一貫した結果を保証します。 次世代トランジスタ、光検出器、フレキシブル・エレクトロニクスのいずれの開発においても、当社の製品はその優れた信頼性と性能で際立っています。ナノテクノロジーの最前線にあるこの画期的な材料で、研究の限界を押し広げましょう。

SiO2/Si基板上のCVD単層二セレン化モリブデン MoSe2膜 10x10 mm アプリケーション

SiO2/Si基板上のCVD単層二セレン化モリブデン(MoSe2)は、卓越した半導体特性、光学特性、機械特性で知られる次世代二次元材料です。その広いバンドギャップと強固な構造により、多くの産業で高度な機能性が実現されています。エレクトロニクスから触媒まで幅広い用途で使用されるこの高品質MoSe2膜は、革新的な研究、製品開発、効率的な製造に新たな可能性を提供します。

1.エレクトロニクスおよび半導体用途

- 高性能トランジスタの超薄型チャネル材料として機能し、より高速でエネルギー効率の高い回路を実現する。

- 最先端のイメージングデバイスの高感度光検出を促進し、民生用および産業用カメラの解像度を向上させる。

2.医療・ヘルスケア用途

- 迅速な診断のための高度なバイオセンシング・プラットフォームを可能にし、患者検査の精度と速度を向上させます。

- ウェアラブルヘルスモニタリングシステムに組み込むことで、バイタルサインの継続的な観察と異常の早期発見を実現。

3.研究・科学機器

- エレクトロニクスやオプトエレクトロニクスにおける2次元量子現象の研究に堅牢なテスト基板を提供。

- 低次元材料の基礎研究をサポートし、研究者が新しいデバイス・アーキテクチャや機能性を探求することを可能にする。

SiO2/Si基板上のCVD二セレン化モリブデン単層膜 MoSe2膜 10x10mmパッケージング

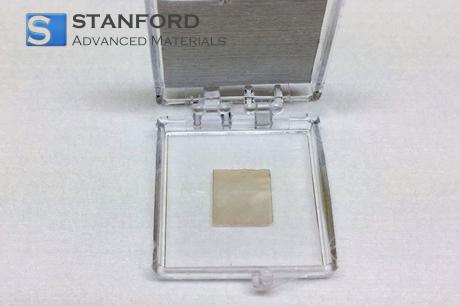

SiO2/Si基板上の各10x10 mm CVD単層二セレン化モリブデン膜は、サンプルの品質を保つため、密封された帯電防止容器に慎重に梱包されています。発泡インサートとシリカゲルに囲まれ、振動、湿気、汚染物質から保護されています。 劣化を防ぐため、乾燥した清潔な環境での保管をお勧めします。 特定の取り扱いおよび出荷要件を満たすため、ご要望に応じてカスタム梱包オプションもご利用いただけます。

包装真空シール、木箱、または特注。

SiO2/Si 基板上の CVD 単層二セレン化モリブデン MoSe2 膜 10x10 mm FAQs

Q1: SiO2/Si 基板 MoSe2 Film 10x10 mm 上の CVD 単層二セレン化モリブデンの主な材料特性は何ですか？

A1: この製品は、SiO2/Si基板上に蒸着された単層MoSe2膜を特徴としており、高度な光学および電子研究のための卓越した薄さを提供します。約1.55eVの直接バンドギャップ、高いキャリア移動度、ラマン分光法と原子間力顕微鏡で確認された均一な表面モルフォロジーを実証しています。基板サイズは10x10mmで、デバイス作製、材料特性評価、二次元半導体の基礎研究に便利なプラットフォームを提供します。

Q2: 製品の完全性を維持するために、どのように取り扱い、保管すればよいですか？

A2: 適切な取り扱いには、クリーンルーム用の手袋を着用し、デリケートな単分子膜表面を傷つけないように非金属のピンセットを使用することが必要です。湿気や汚染物質の吸着を防ぐため、サンプルは低湿度チャンバーまたは真空デシケーターに保管してください。光学的・電気的特性を維持するため、直射日光や過度の熱への曝露は最小限に抑える。必要に応じて、適切な溶剤で穏やかに洗浄することをお勧めします。

Q3: SiO2/Si 基板上の CVD 単層二セレン化モリブデン MoSe2 膜 10x10 mm には、どのような品質基準と認証が適用されますか？

A3: このMoSe2フィルムの製造は、通常、品質管理システムのISO 9001や環境管理のISO 14001などの国際規格に準拠しています。基板と薄膜材料は、ASTMの関連プロトコルに従って試験され、厚みの均一性、化学的純度、光学的/電気的特性が検証されます。これらの対策により、商業用および工業用アプリケーションにおいて一貫した性能と信頼性を確保することができます。

関連情報

1.材料特性と利点

SiO2/Si 基板上の CVD 単層二セレン化モリブデン MoSe2 膜 (10x10 mm) の高度な特性は、その卓越した光吸収性で、特にフォトニックデバイスに適しています。均一な単層膜厚は、表面全体にわたって安定した一貫したバンドギャップに寄与し、様々な電子用途において信頼性の高い性能を保証します。

この単分子膜は2次元的な性質を持つため、高いキャリア移動度と最小限の散乱を示し、トランジスタ・アーキテクチャにおける効率的な電荷輸送を可能にする。さらに、この膜の強固な結晶構造が環境安定性を高めており、周囲条件下での劣化に著しく強くなっている。

2.先端産業への応用

最先端の研究機関や半導体メーカーは、高感度光検出器や低消費電力電界効果トランジスタを含む次世代オプトエレクトロニクス・システムに、SiO2/Si基板上のCVD単層二セレン化モリブデン膜(10x10 mm)を採用する傾向を強めている。単層膜のコンパクトなサイズと均一な膜厚は、材料の使用量を最小限に抑えながら性能を最適化するのに役立ち、より小型で効率的なデバイスを追求する上で有利となる。

このフィルムがフレキシブル・エレクトロニクスへの統合に成功したデモンストレーションは、新興のウェアラブル、センサー、折り畳み可能なディスプレイへの有望な応用を強調している。表面特性の高度な制御は、精密なデバイス・エンジニアリングを可能にし、バイオメディカル機器、テレコミュニケーション、コンシューマー・エレクトロニクスなどの多様な分野におけるイノベーションを促進する。
