CY8926 SiO2/Si基板上二セレン化タングステン膜 WSe2膜 10x10 mm

SiO2/Si基板上の二セレン化タングステン膜 WSe2 Film 10x10 mm 説明

10×10mmのSiO₂/Si基板上の二セレン化タングステン(WSe₂)膜は、卓越した電子および光学特性を提供し、最先端の研究およびデバイス製造のための多用途な選択肢となります。その原子レベルで薄い層状構造は、単分子膜の形態で直接的なバンドギャップを保証し、強化されたフォトルミネッセンスと高いキャリア移動度をもたらします。さらに、安定した2次元格子は効率的な電荷移動を促進し、光起電力、光検出器、フレキシブル・エレクトロニクスなどの分野で優れた性能を発揮します。

厳格な品質管理の下で製造されたWSe₂フィルムは、均一な厚みと最小限の汚染を示し、学術用途と産業用途の両方の要求を満たしています。その優れた化学的および熱的安定性は、厳しい実験における信頼性を促進し、較正された基板アライメントは、デバイス統合中の精度を保証する。このWSe₂フィルムにより、研究者は自信を持って先端材料と電子技術のフロンティアを探求することができます。

SiO2/Si基板上の二セレン化タングステン膜 WSe2 Film 10x10 mm Applications

SiO2/Si基板上の二セレン化タングステン(WSe2)膜は、顕著な電気的、光学的、機械的特性を持つ汎用性の高い二次元半導体ソリューションを提供します。10x10mmの実用的な寸法で、これらの膜は精密なデバイス製造をサポートします。その層状構造、バンドギャップの可変性、および高いキャリア移動度は、エレクトロニクス、再生可能エネルギー、および先端研究における多様な高性能アプリケーションに理想的である。

1.産業応用

- 先端半導体製造：WSe2の高いキャリア移動度は、より高速で効率的な産業用マイクロチップの製造を助けます。

- 太陽電池モジュール：調整可能なバンドギャップ特性により、太陽電池の設計が改善され、エネルギー出力の向上につながります。

- 化学センサー: 堅牢な表面相互作用により、プロセス監視環境における正確な化学物質検出をサポートします。

2.研究用途

- 量子デバイス: WSe2の原子レベルの薄層は、次世代の量子現象を研究室で探索するためのプラットフォームを提供する。

- 光電子研究：強いフォトルミネッセンス特性により、WSe2は光と物質の相互作用の研究に理想的です。

- 材料科学の研究研究者はWSe2を活用して、二次元材料の機械的および電子的特性を研究しています。

3.商業的応用

- コンシューマー・エレクトロニクスこのフィルムの優れた電気伝導性により、より小型で汎用性の高い、信頼性の高い電子デバイスが実現します。

- エネルギーハーベスティングデバイス：太陽エネルギー変換を最適化する能力により、より効率的でコンパクトなパネルの設計が可能になる。

- ウェアラブルセンサー: 耐久性と柔軟性に優れたWSe2層は、スマートウォッチやフィットネスバンドでの高度な健康モニタリングを可能にします。

SiO2/Si基板上の二セレン化タングステンフィルム WSe2フィルム 10x10 mmパッケージング

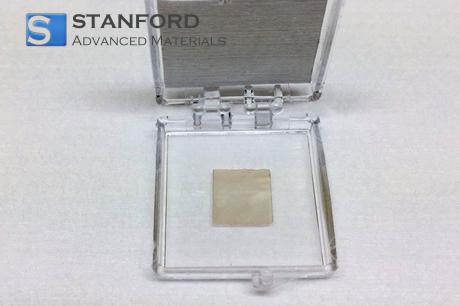

WSe₂フィルムは、機械的ストレスを最小限に抑えるため、発泡インサート付きの帯電防止真空密封袋に梱包されています。各10×10 mm Tungsten Diselenide on SiO₂/Si substrateは、クリーンルームグレードのプラスチック容器に個別に封入され、湿気、ほこり、表面の損傷からの保護を保証します。最適な完全性を保つため、25℃以下の乾燥環境で保管してください。その他の汚染対策として、密封された二次梱包があります。ご要望に応じて、別の寸法や基板の選択などのカスタマイズも可能です。

包装真空シール、木箱、またはカスタマイズ。

SiO2/Si 基板上の二セレン化タングステン膜 WSe2 Film 10x10 mm FAQs

Q1: SiO2/Si 基板 WSe2 Film 10x10 mm 上の二セレン化タングステンの主な材料特性は何ですか？

A1: SiO2/Si基板上の二セレン化タングステン(WSe2)膜(10x10 mm)の主要な材料特性のひとつは、1.2 eV付近の直接バンドギャップです。この膜はまた、強いスピン軌道相互作用、強固な化学的・熱的安定性、優れた結晶性を示す。絶縁体であるSiO2層と組み合わせることで、この構造はエレクトロニクスにおける高度なトランジスタやセンサーの研究をサポートします。

Q2: この製品はどのように取り扱われ、保管されるべきですか？

A2: クラックや層間剥離を避けるため、機械的ストレスを最小限に抑えてください。温度と湿度が安定した清潔で乾燥した環境、理想的には不活性雰囲気または真空デシケーター内で保管してください。汚染を最小限に抑えるため、非金属のピンセットでサンプルを扱うか、手袋を着用することをお勧めします。表面特性を劣化または変化させる可能性のある液体や刺激の強い化学物質との直接接触は避けてください。

Q3: SiO2/Si 基板上の二セレン化タングステン膜 WSe2 Film 10x10 mm には、どのような品質規格や認証が適用されますか？

A3: WSe2フィルムは通常、一貫した厚みの均一性、基板との密着性、最小限の欠陥を保証するため、厳格な製造・検査プロトコルの下で製造されています。また、RoHSやREACH規格にも対応しており、商業用・工業用研究用途の環境・安全要件を満たしています。

関連情報

1.材料特性と利点

SiO2/Si基板上の二セレン化タングステン(WSe2)膜は、卓越した層状結晶性を示し、高性能の電子・光応用に理想的です。10x10mmの構成により、均一な表面形状が保証され、これは高度なトランジスタ構造における正確な信号制御に不可欠です。WSe2の原子配列は低欠陥密度に寄与し、キャリア輸送を強化し、次世代半導体デバイスに組み込んだ場合に驚異的なスイッチング速度を可能にする。

また、このような超薄膜は、二セレン化タングステン固有の不活性な性質により、化学的安定性にも優れています。この安定性は、デバイスが長時間の動作サイクルや厳しい環境条件に遭遇する場合に不可欠である。さらに、SiO2/Siとの相乗効果により、フィルムの構造的完全性を維持するのに役立つ一貫した界面が得られ、寸法の一貫性が最も重要な製造プロセスにおいて歪みを最小限に抑えることができます。

2.先端産業への応用

最先端のナノエレクトロニクスに携わる研究所では、WSe2膜を使用して、スケーラビリティを大幅に向上させた試作回路やトランジスタを開発しています。二セレン化タングステンのバンド構造を利用することで、エンジニアは低電圧で動作するデバイスを設計することができ、エネルギー効率を促進し、ポータブル電子機器におけるバッテリーの長寿命化への絶え間ない要求をサポートします。

さらに、この10x10 mmのWSe2フィルムは、迅速な応答時間が重要な光検出と光電子工学の革新において有望である。センサーやイメージング・コンポーネントでは、この材料の直接的なバンドギャップと高い吸収係数が感度の向上を可能にし、産業用イメージング・システムや高度な科学機器における正確なデータ収集を保証する。
