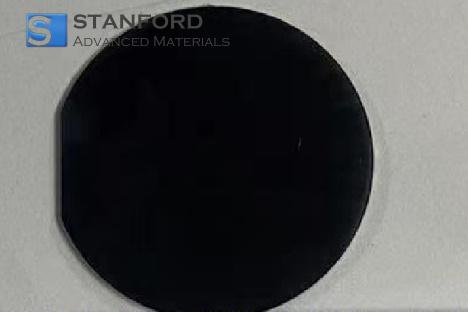

CY8927 CVD二セレン化白金薄膜サファイア基板 PtSe2薄膜 10x10 mm

C面サファイア基板上のCVD二セレン化白金薄膜 PtSe2 Film 10x10 mm 説明

C面サファイア基板上のCVD二セレン化白金(PtSe2)膜の卓越した性能をご体験ください。標準的な10×10mmの寸法を持つこの高品質PtSe2膜は、優れた結晶性と均一なカバレッジを提供します。厳密に制御されたCVDプロセスにより一貫した膜厚が確保され、サンプルのばらつきを抑えながら、信頼性の高い電気的・光学的測定を容易にします。

PtSe2のユニークな層状構造は、先端エレクトロニクス、スピントロニクス、センシング技術への応用に有望な可能性を示している。その低仕事関数、高キャリア移動度、強固な化学的安定性は、高性能トランジスタ、光検出器、ガスセンサに理想的な選択肢となる。厳しい品質基準を満たすために厳密にテストされたこのCVD成長PtSe2膜は、優れた再現性を実現し、あらゆる実験および商業的試みにおいて信頼性を保証します。

C面サファイア基板上のCVD二セレン化白金PtSe2膜 10x10 mm 用途

C面サファイア基板上のCVD二セレン化白金薄膜(PtSe2 Film 10x10 mm)は、卓越した電気伝導性、化学的安定性、および変更可能なバンドギャップを提供し、現代技術にとって汎用性の高い選択肢となります。高品質な結晶構造と均一な膜厚により、厳しい環境下でも信頼性の高い性能を発揮します。産業用センサーから高度な研究セットアップに至るまで、この薄膜材料は、効率性、持続可能性、精度を推進する数多くのイノベーションに適しています。

1.産業用途

- 過酷な条件下でも動作可能な自動車排気センサー

- 揮発性化合物をリアルタイムで検出する化学プロセス・モニタリング

2.研究用途

- 次世代電子デバイス用2D材料の探索

- 実験室実験用高感度センサープロトタイプの開発

3.商業応用

- 導電性と耐久性を向上させた高度な民生用電子機器

- 様々な条件下で安定した性能を要求される通信部品

C 面サファイア基板上の CVD 二セレン化白金薄膜 PtSe2 膜 10x10 mm パッケージング

C面サファイア基板上のCVD二セレン化白金薄膜10x10mmは、物理的損傷を防ぐため、発泡スチロールで裏打ちされた密封された低帯電性容器に丁寧に梱包されています。防湿パウチが乾燥状態を維持し、防錆紙が汚染を軽減します。長期保存の場合は、清潔でほこりのない環境で室温保存してください。カスタマイズ・オプションには、特殊な箱のサイズ、真空シール、窒素パージなどがあり、特定の用途のニーズに合わせて保護を強化することができます。

包装真空シール、木箱、またはカスタマイズ。

C面サファイア基板上のCVD二セレン化白金薄膜 PtSe2 Film 10x10 mm FAQs

Q1: C面サファイア基板上のCVD二セレン化白金薄膜PtSe2 Film 10x10 mmの主な材料特性は何ですか？

A1: このCVD二セレン化白金(PtSe2)膜は、10x10 mmのC面サファイア基板上で、高い結晶品質、均一な表面モルフォロジー、精密な膜厚制御を示します。PtSe2は注目すべき導電性、安定した化学的特性、高度な電子機器やセンサー用途に適した優れた熱安定性を提供する。このフィルムの層状構造は、バンドギャップ特性を調整することを可能にし、サファイア基板は、機械的堅牢性、最小限の格子不整合、さまざまな実験および産業条件下での信頼性の高い性能を保証します。

Q2: この製品はどのように取り扱われ、保管されるべきですか？

A2: このPtSe2膜を取り扱う際には、手袋を着用することを推奨します。油や粒子が表面の完全性を劣化させる可能性があるからです。汚染や湿気による損傷を防ぐため、基板は清潔で乾燥した容器または真空シールされた袋に入れて保管してください。活性表面に触れるのではなく、エッジをつかんで過度の機械的ストレスを避けてください。最適なフィルム品質を維持し、欠陥を防ぐために、研磨剤を含まない工具を使用し、静電気のない環境を確保してください。

Q3: C面サファイア基板上のCVD二セレン化白金薄膜 PtSe2 Film 10x10 mmには、どのような品質規格や認証が適用されますか？

A3: 製造業者は通常、ISO 9001品質管理原則を遵守し、一貫した製品製造と試験を保証しています。PtSe2フィルムは、X線回折（XRD）、原子間力顕微鏡（AFM）、ラマン分光法などの徹底的な測定評価を受け、結晶構造、均一性、厚さを確認します。また、表面検査や電気的測定のための走査型電子顕微鏡（SEM）による品質チェックも行われます。 これらの基準により、このフィルムは、再現性のある高品質な材料を必要とする研究、プロトタイピング、工業規模のアプリケーションに適していることが確認されます。

関連情報

1.製造プロセス

c面サファイア基板上の10x10mm CVD二セレン化白金薄膜の製造には、均一な厚さと結晶品質を達成するために、注意深く制御された蒸着段階が含まれる。精密に制御された化学蒸着セットアップを利用して、白金とセレンを含む前駆体ガスが高温で反応し、欠陥を最小限に抑えた純粋なPtSe2層が形成される。安定性で知られるc面サファイア基板は、プロセス全体を通して膜の完全性を保つ最適な成長表面を提供する。

基板の洗浄と温度上昇の手順を考慮し、膜の成長シーケンスは、厳格な寸法要件を満たすように綿密に改良されている。その結果、サファイア表面への優れた密着性を示す再現性の高いPtSe2膜が得られる。 技術者は、10x10 mmの面積にわたって膜の均一性を維持するために、ガス流量とチャンバー圧力を頻繁に調整し、プロセスの拡張性と一貫性を高めている。

2.先端産業への応用

従来のエレクトロニクスの枠を超え、C面サファイア上のPtSe2膜は、高性能センサーや次世代オプトエレクトロニクス・システムなどの分野での可能性を開く。二セレン化白金は強力な電気伝導性と調整可能なバンドギャップ特性を示すため、市販のセンサー・アレイにおける信号検出の向上を可能にする。例えば、産業オートメーション・プロセスで活用される高度な光検出器は、さまざまな温度条件下でこの材料の安定した応答から大きな恩恵を受けることができる。

高速電子相互接続の堅牢なプラットフォームとして機能するこのPtSe2膜は、フレキシブル・デバイス・アーキテクチャーの革新にも道を開く。コンパクトなフットプリントで性能を維持できることから、最先端の集積回路や特殊なフォトニック・コンポーネントに魅力的な選択肢となる。 その結果、高度なデバイス・アプリケーションを探求するエンジニアリング・チームは、一貫した電気特性と適応性の高さから、10x10 mmのCVD二セレン化白金薄膜を優先することが多い。
