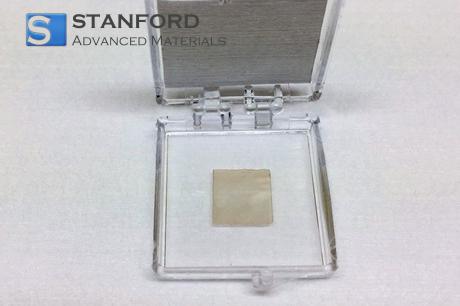

CY8928 CVD二硫化錫膜C面サファイア基板上 SnS2 膜 10x10 mm

C面サファイア基板上のCVD二硫化錫膜 SnS2 Film 10x10 mm 説明

この高品質のCVD二硫化錫（SnS₂）フィルムは、10×10mmのC面サファイア基板上に丹念に成長されています。ワイドバンドギャップを持つ層状半導体であるSnS₂は、優れた光学的透明性と電気的可変性を提供し、高度なデバイスアーキテクチャに適しています。サファイア基板は、膜の結晶成長をさらに促進し、膜厚の均一性と一貫性を保証します。その強固で安定した構造は、光検出器、電界効果トランジスタ、エネルギーハーベスティングデバイスなど、さまざまな電子およびオプトエレクトロニクス用途に最適です。

各SnS₂膜は、組成純度、形態学的一貫性、表面平滑性を確認するために厳格な品質管理を受けています。このレベルの精度と再現性は、信頼性の高いデバイス製造とエンドユーザー・アプリケーションにおけるより高い性能をサポートします。精密な成膜技術と厳格な品質基準を組み合わせることで、このSnS₂膜は次世代の研究と製品開発に信頼できるプラットフォームを提供します。

C面サファイア基板上のCVD二硫化錫膜 SnS2 Film 10x10 mm アプリケーション

C面サファイア基板上に成長した二硫化錫（SnS2）膜は、優れた光学的および電気的特性を持つ安定した高性能プラットフォームを提供します。 その均一な結晶構造と強固な化学的安定性は、様々な民間および産業用途に理想的です。先進的な半導体デバイスや革新的なエネルギーソリューションのいずれにおいても、これらの薄膜は将来技術の効率と信頼性を高めることが期待される。

1.産業用途

- 先端センサー製造：フィルムの優れた導電性と化学的安定性により、品質管理機器での精密なモニタリングが可能になる。

- 化学処理システム：SnS2コーティングは耐食性を高め、過酷なプロセス環境における耐久性と性能を向上させる。

2.研究用途

- 半導体デバイスのプロトタイピング：研究者は、この材料の安定した電子特性を活用して、新しいデバイス・アーキテクチャを探求することができます。

- 分析機器：膜の均一な結晶性は、分光学的および顕微鏡的研究において、一貫した信頼性の高いデータを提供します。

3.商業的応用

- 太陽電池部品: SnS2の高い光吸収性は、再生可能エネルギーソリューションにおける効率的な太陽電池をサポートします。

- 電気通信機器：SnS2の安定した電子的および熱的特性は、より高速で信頼性の高い通信のための高周波トランシーバーの最適化に役立ちます。

CVD二硫化錫膜 C面サファイア基板上 SnS2 膜 10x10 mm パッケージング

CVD二硫化錫膜C面サファイア基板（SnS2）10×10 mmは、衝撃から保護するために発泡スチロールで裏打ちされた密封された静電気のない容器に慎重に梱包されています。 吸湿乾燥剤パックは湿気による損傷を防ぎ、各ピースは二次汚染を避けるために隔離されています。フィルムは清潔な密閉環境で、室温で保管してください。ご要望に応じて、特注包装や特殊ラベリングも承ります。

包装真空シール、木箱、またはカスタマイズ。

CVD二硫化錫膜 C面サファイア基板 SnS2 膜 10x10 mm FAQs

Q1: C面サファイア基板上のCVD二硫化錫フィルム SnS2 Film 10x10 mmの主な材料特性は何ですか？

A1: C面サファイア基板上にCVD成膜された二硫化錫(SnS2)薄膜は、一般的に約2.2～2.4eVのダイレクトバンドギャップ、均一な結晶方位、強固な化学的安定性を特徴としています。サファイア基板は熱伝導性に優れ、格子不整合が少ないため、安定したエピタキシャル成長が可能です。これらの特性により、SnS2膜は、高い透明性と制御された電気特性を必要とする光電子デバイス、センサー、その他の商業用途に適しています。

Q2: この製品はどのように取り扱われ、保管されるべきですか？

A2: 取り扱いの際は、表面汚染を避けるため、常に清潔な手袋を着用してください。フィルムは機械的ストレスや過度の力に弱いので、最小限の圧力で急激な衝撃を避けてください。基板は湿度50％以下の清潔で乾燥した環境で保管してください。静電気防止容器に入れ、ほこりや腐食性化学物質から保護してください。急激な温度変化は避け、傷や損傷を防ぐために研磨剤を含まない工具を使用してください。

Q3: C面サファイア基板上のCVD二硫化錫薄膜 SnS2 Film 10x10 mmには、どのような品質規格や認証が適用されますか？

A3: CVD二硫化錫フィルムは通常、ISO 9001のような業界で広く認知されている品質管理システムに準拠しており、一貫した生産と強固なトレーサビリティを保証しています。また、環境と健康の安全性を保証するために、RoHSやREACHに適合している場合もあります。さらに、詳細な光学検査や構造検査を含む品質プロトコルが、均一性、接着性、厚み精度を保証します。各バッチはしばしば厳密な特性評価を受け、商業用および工業用アプリケーションの信頼性を保証します。

関連情報

1.材料特性と利点

他の多くの層状半導体コーティングとは異なり、C面サファイア基板上のCVD二硫化錫（SnS₂）膜は、非常に均一で欠陥を最小限に抑えた結晶構造を示します。 この10x10 mmの膜は、優れた化学的安定性と注目すべき光学的特性のバランスがとれており、長時間の動作で安定した性能が要求されるデバイス用途に特に適しています。制御された膜厚と組み合わされたその低い表面粗さは、後続の機能層または保護コーティングの優れた密着性を促進します。

このSnS₂膜の高度な特性は、成膜中に一貫した温度と圧力条件を維持する、注意深く最適化されたCVDプロセスに由来する。このアプローチにより、SnS₂層とサファイア基板間の界面が強く接着され、機械的堅牢性が確保され、層間剥離の可能性が低減されます。 さらに、C面上の結晶方位が明確に定義されているため、電気伝導経路が強化され、高感度電子機器や精密センサーに最適です。

2.先端産業への応用

数多くの先端技術分野において、この10x10 mm CVD SnS₂フィルムの特徴的な電気的・光学的特性は、斬新なエンジニアリング・ソリューションを可能にします。その半導体プロファイルは、比較的広いバンドギャップと組み合わされ、様々な環境条件下で安定した性能を必要とする新たなオプトエレクトロニクスデバイスに適しています。 研究者は、非常に低い欠陥密度が不可欠である光検出器、光起電力素子、集積回路に対するその可能性を探求することがよくあります。

化学的不活性と優れたキャリア移動度を併せ持つこのフィルムは、高度なセンサー製造のニーズとも共鳴する。ウェアラブル・エレクトロニクスや自律監視システムに投資しているセクターは、このフィルムの軽量構造と低消費電力動作の可能性から、測定可能な利益を得ている。さらに、サファイアへの強固な接着は、さらなる積層とデバイス組立のための信頼性の高いプラットフォームを保証し、SnS₂技術を中核に統合した最先端製品への扉を開く。
