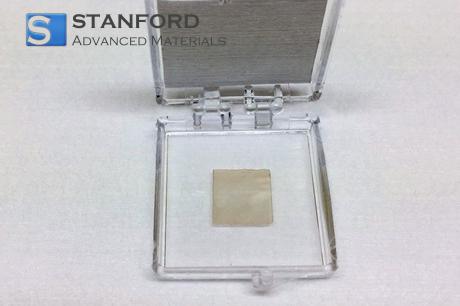

CY8929 CVD 二セレン化スズ薄膜 C面サファイア基板 SnSe2薄膜 10x10 mm

C面サファイア基板上のCVD二セレン化スズ薄膜 SnSe2 Film 10x10 mm 説明

C面サファイア基板上のCVD成長二セレン化スズ（SnSe₂）薄膜は、卓越した材料均一性と結晶品質を提供します。10×10 mmのこの薄膜は、高純度、正確な膜厚制御、優れた電子特性を示しています。化学気相成長（CVD）技術を活用することで、この薄膜は均一な表面形状と最適なキャリア移動度を示します。堅牢なサファイア基板は信頼性の高い基盤として機能し、優れた熱安定性、機械的強度、環境要因への耐性を提供します。

これらの特質により、二セレン化スズ膜は、オプトエレクトロニクス、太陽光発電、半導体デバイスの先端研究および商業用途に理想的なものとなっています。製造工程全体にわたる厳格な品質管理により、再現性の高い結果と厳しい業界標準の遵守が保証されます。新規の電子構造を調査している場合でも、次世代デバイスを開発している場合でも、当社のSnSe₂-on-Sapphire製品は、厳密な性能要件を満たし、一貫した信頼性の高い結果を提供するように設計されています。

C面サファイア基板上のCVD二セレン化スズ薄膜 SnSe2 Film 10x10 mm アプリケーション

二セレン化スズ(SnSe2)膜は、化学気相成長(CVD)によりC面サファイア基板上に成長し、卓越した電気的、光学的、化学的特性を提供します。この膜の均一性、結晶性、安定性は、先端半導体、太陽電池、光電子デバイスの有望な候補となります。10x10 mmのフォーム・ファクターは、全表面積にわたって一貫した性能を提供し、多様な商業、工業、研究用途への信頼性の高い統合を可能にする。

1.エレクトロニクスおよび半導体アプリケーション

- 用途1：均一なSnSe2層が効率的な電荷輸送とリーク低減を保証する高性能電界効果トランジスタ（FET）。

- 用途2: 安定した高結晶構造の薄膜センサーおよび検出器。

2.医療・ヘルスケア機器

- 用途1: SnSe2の優れた導電性を利用した小型バイオセンシング・プラットフォームにより、正確な信号検出が可能。

- 応用例2：SnSe2膜の光電子挙動を利用した画像診断システムにおける高度な光学部品。

3.エネルギーおよび研究用途

- 用途1：SnSe2の強力な吸収能力を利用した、光捕集を強化する太陽電池のプロトタイプ開発。

- 用途2：熱電材料の研究。この膜のユニークな熱的・電気的特性により、より効率的なエネルギー変換が可能になる。

C面サファイア基板上のCVD二セレン化スズ薄膜 SnSe2 Film 10x10 mmパッケージング

各CVD二セレン化スズ(SnSe2)膜は、帯電防止パウチに丁寧に梱包され、発泡インサートでクッションされ、汚染から保護するために防湿容器に密封されます。最適な保存のためには、直射日光を避け、管理された低湿度の環境で保管してください。微粒子への暴露を最小限に抑えるため、オプションで窒素パージも提供しています。特定の要件に対応し、お客様の10×10mmフィルムを安全にお届けするため、特注の包装構成も可能です。

包装真空シール、木箱、またはカスタマイズ。

C面サファイア基板上CVD二セレン化スズ薄膜 SnSe2 Film 10x10 mm FAQs

Q1: C面サファイア基板上のCVD二セレン化スズ薄膜 SnSe2 Film 10x10 mmの主な材料特性は何ですか？

A1: C面サファイア基板上にCVD成長した二セレン化スズ(SnSe2)膜は、強い面内結合を持つ層状六方晶構造を示します。膜厚が一定で、形態が均一で、化学量論的に優れた制御が可能です。この薄膜のバンドギャップは1.0eVから1.2eVで、オプトエレクトロニクス用途に適している。化学的安定性、低欠陥密度、サファイアとの強固な接着性により、研究および産業環境において信頼性の高い性能を発揮します。

Q2: この製品はどのように取り扱われ、保管されるべきですか？

A2: 膜の完全性を保つため、クリーンルーム用手袋と非金属ピンセットを使用して、活性表面に直接触れないように基板を扱ってください。汚染や酸化を防ぐため、試料はクリーンで低湿度の環境、理想的には不活性条件下またはデシケーター内に保管してください。基板を極端な温度や湿気にさらさない。これらのガイドラインを遵守することで、フィルムの均一性、接着性、性能を維持し、研究や生産現場での長期間の使用に役立ちます。

Q3: C面サファイア基板上のCVD二セレン化スズ薄膜 SnSe2 Film 10x10 mmには、どのような品質規格や認証が適用されますか？

A3: CVD二セレン化スズ薄膜は、一貫した品質と環境への責任を保証するため、一般的に業界関連のISO 9001およびISO 14001規格に照らして検査されます。 特性評価法には、結晶構造、組成、表面の清浄度を確認するためのX線回折、ラマン分光法、X線光電子分光法が含まれます。光学顕微鏡や電子顕微鏡による検査は、膜厚の均一性を確認するのに役立ちます。これらの手法を遵守することで、商業用および工業用アプリケーションに適した、信頼性と再現性の高い製品品質が保証されます。

関連情報

1.製造工程

CVD二セレン化スズ膜C面サファイア基板上SnSe2膜10x10 mmの製造には、汚染物質を除去するための入念な基板洗浄から始まり、サファイア表面が完全に準備された後、正確な量のスズとセレンが、温度とガス流量が綿密に調整された制御された化学蒸着環境に導入されます。 このアプローチにより、SnSe2層が均一に蒸着され、10x10 mmの基板全体で顕著な膜厚均一性が達成されます。

成膜プロセス中、高度な監視システムが基板温度、チャンバー圧力、反応剤濃度などのパラメーターを追跡します。リアルタイムで収集されるデータは、膜の純度を維持するのに役立ち、何らかの変動が検出された場合は即座に調整することができる。その結果、最終製品は優れた結晶学的品質と最小限の欠陥を示し、後続のデバイス製造工程に安定した基盤を提供する。

2.先端産業への応用

多くのハイテク分野において、CVD二セレン化スズ膜付C面サファイア基板 SnSe2 Film 10x10 mmは、その優れた電気的・光学的特性により、極めて重要な役割を果たしています。その調整可能なバンドギャップと高いキャリア移動度により、薄膜トランジスタ、光検出器、エネルギー捕集デバイスの魅力的な候補となっています。 また、研究者たちは、外部刺激に対する材料の感度が、産業オートメーションやスマートエレクトロニクスにおける正確なモニタリングを可能にする次世代センサーの可能性を探っています。

オプトエレクトロニクスやフレキシブルエレクトロニクスのような先端分野で要求される高い性能は、このフィルムの際立った特性から大きな恩恵を受ける。サファイア基板への二セレン化スズ層の強固な接着は、さまざまな熱的・機械的条件下での信頼性を高める。その結果、メーカーも研究機関も同様に、このユニークな工学的材料に対する安定した需要を観察し続けており、さらなる開発と新しい実装の探求を推進している。
