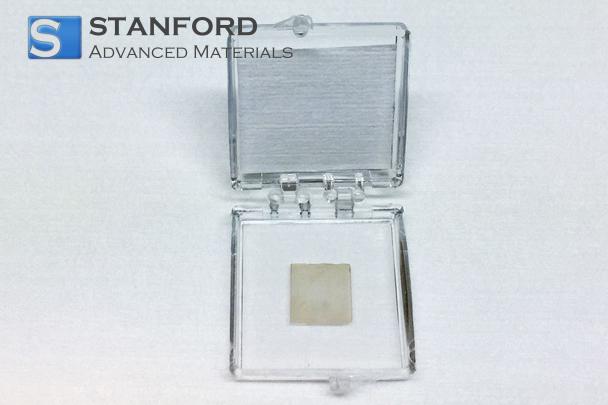

CY8930 CVD二硫化レニウム膜/C面サファイア基板 ReS2膜 10x10 mm

C面サファイア基板上のCVD二硫化レニウム膜 ReS2 Film 10x10 mm 説明

制御された化学蒸着プロセスによって設計された当社の二硫化レニウム（ReS₂）フィルムは、次世代デバイスの高性能を推進する卓越した電子および光学特性を示します。c面サファイア基板は、優れた熱的および機械的安定性を保証し、光検出器、フレキシブルエレクトロニクス、光センサーなどのアプリケーションにおける信頼性の高い統合を可能にします。 ReS₂の層状結晶構造と堅牢な化学的安定性は、過酷な動作環境における適性をさらに高めます。

各10×10mmのReS₂フィルムは、均一な厚さ、結晶純度、最小限の欠陥を保証するために厳格な品質チェックを受けます。当社の製造プロセスは、一貫したフィルムの被覆率とサンプルの再現性を維持するために高度な製造方法を活用し、多様な研究と産業界のニーズをサポートしています。実証された信頼性で最適化された材料を必要とする最先端アプリケーションには、当社のReS₂フィルムをお選びください。

C面サファイア基板上のCVD二硫化レニウム膜 ReS2膜 10x10 mm用途

C面サファイア基板上の化学気相成長（CVD）により成長した二硫化レニウム（ReS₂）膜は、印象的な電気的および光学的特性を持つ安定した2D材料を提供します。その強力なキャリア移動度、ユニークな異方性特性、強固な熱安定性は、様々な高性能アプリケーションに適しています。10×10mmのサイズは、デバイス作製のための十分な表面積を確保し、複数の産業にわたる特殊なシステムへの容易な統合を保証します。

1.産業用途

- 薄膜エレクトロニクス：ReS₂膜は効率的なトランジスタに使用でき、優れた導電性とリーク電流の低減を実現します。

- 太陽光発電部品：高い光吸収性により、エネルギー変換を最適化する太陽電池の研究開発に最適です。

2.研究用途

- 高度なセンシング: 異方性特性により、電子的および光学的センサー実験において高い感度が得られる。

- ナノデバイス作製：研究者は、このフィルムの2次元的な性質と安定した構造により、革新的なトランジスタや光電子デバイスを探求することができる。

3.商業的応用

- 次世代ディスプレイパネル：キャリアの移動度が高いため、スイッチング時間の高速化と画質の向上が期待できる。

- ウェアラブル・エレクトロニクス：堅牢な熱安定性と柔軟性により、軽量で耐久性に優れ、高性能な消費者向けウェアラブル・デバイスへの扉が開かれる。

C面サファイア基板上のCVD二硫化レニウム膜 ReS2 Film 10x10 mmパッケージング

C面サファイア基板上のCVD二硫化レニウム（ReS2）フィルム（10x10 mm）は、ESD安全フォームで保護され、防湿パウチに真空封入されています。劣化を防ぐため、清潔で乾燥した環境、室温で保管する必要があります。帯電防止外装は汚染を最小限に抑えます。保護層や湿度インジケーターの追加など、特定の要件に合わせたカスタム・オプションもご利用いただけます。

包装真空シール、木箱、またはカスタマイズ。

C面サファイア基板上CVD二硫化レニウム膜 ReS2 Film 10x10 mm FAQs

Q1: C面サファイア基板上のCVD二硫化レニウム膜ReS2フィルム10x10 mmの主な材料特性は何ですか？

A1: C面サファイア基板上に成長したCVD二硫化レニウム(ReS2)膜は、歪んだ1T結晶構造によりユニークな異方性挙動を示します。一般的に、可視域での高い光吸収、優れた電気伝導性、強いフォトルミネッセンス応答を特徴とする。膜厚は特定の用途に合わせて調整でき、均一な膜厚は安定した性能を保証します。これらの特性により、ReS2膜は先端エレクトロニクス、オプトエレクトロニクス、センシングデバイスに非常に適しています。

Q2: この製品はどのように取り扱われ、保管されるべきですか？

A2: ReS2膜の完全性を確保するため、汚染や機械的損傷を防ぐために、清潔で研磨剤の入っていない手袋やピンセットを使用して基板を扱ってください。フィルムは低湿度でほこりのない環境、理想的には不活性雰囲気または密閉容器に保管してください。表面品質を維持するため、刺激の強い化学薬品や過度の熱に直接触れないようにする。低照度の光源下で定期的に検査することで、潜在的な損傷や汚染を特定することができます。

Q3: C面サファイア基板上のCVD二硫化レニウム膜 ReS2 Film 10x10 mmには、どのような品質規格や認証が適用されますか？

A3: ReS2フィルムは、一貫した製造工程と信頼性の高い製品性能を保証するため、通常ISO 9001認定の品質管理システムの下で製造されています。製造業者は、膜厚測定、光学特性評価、電気試験を含む徹底した品質管理チェックを実施し、均一性と業界標準への準拠を検証しています。 また、商業および産業市場向けの環境・安全規制への取り組みを反映し、RoHSやREACHの認証を取得する場合もあります。

関連情報

1.材料特性と利点

C面サファイア基板上のCVD二硫化レニウム膜は、層状結晶構造と精密な組成制御を組み合わせることで、電気的性能と光学的性能の卓越したバランスを実現しています。この単結晶膜は、卓越した電子移動度と安定したバンドギャップを示し、光検出器、センサー、その他の高精度電子デバイスに信頼性の高いプラットフォームを提供します。さらに、この薄膜の原子レベルの薄層は欠陥を最小限に抑え、導電性を高め、デバイス全体の効率を向上させる。

強固な熱安定性と一般的な環境要因への耐性により、この10x10mmのReS2フィルムは、さまざまな条件下で性能を維持する。これらの利点により、研究グレードのセンサーや効率的なエネルギーハーベスティング・コンポーネントなど、長期的な信頼性を必要とするアプリケーションに組み込むことができます。このような安定した性能は、メンテナンスコストの削減につながるだけでなく、スケーラブルな次世代技術の開発をサポートします。

2.製造プロセス

制御されたCVD技術によって綿密に設計された二硫化レニウム膜は、注意深く監視された温度と圧力の条件下で、c面サファイア基板上に形成されます。この方法により、10x10 mmの表面全体にわたって均一な成膜が保証され、欠陥の少ない高品質の単層または数層構成が得られます。また、このプロセスでは膜厚の微調整も可能で、ユーザーは特定の用途のニーズに合わせて膜の特性を精密に調整することができる。

再現性と精度を重視した製造ワークフローには、リアルタイムの工程モニタリングと高度なキャリブレーション手順が組み込まれている。このような細部への配慮により、ReS2フィルムの各バッチは厳しい品質基準を満たし、一貫した均一性と性能を保証します。最適化された成膜パラメーターを遵守することで、生産者は再現性のある結果を達成し、マイクロエレクトロニクス、バイオメディカルセンサー、先端オプトエレクトロニクスなどの最先端分野における長寿命で高信頼性のデバイスに貢献します。
