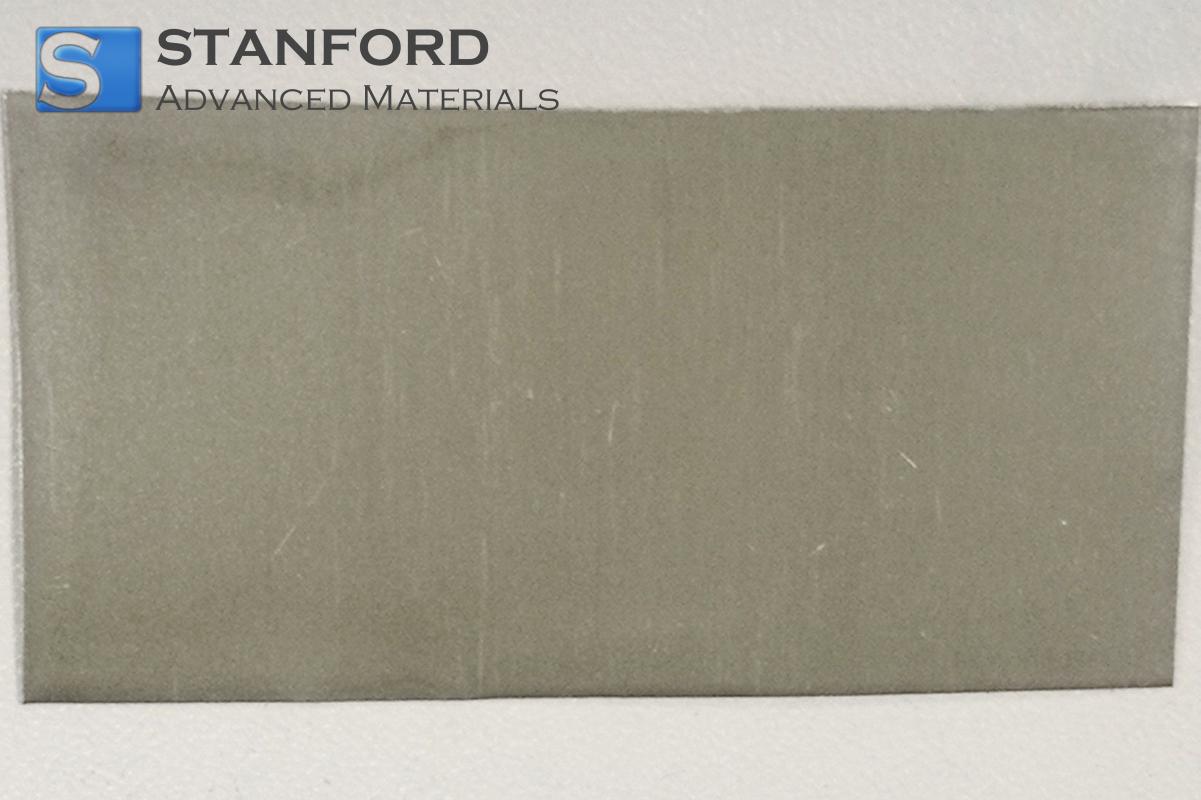

CY8933 ニッケル基板上hBN多層膜 1インチ x 2インチ

ニッケル基板上の多層hBN膜 1インチ x 2インチ 説明

幅広い先端研究および産業ニーズをサポートするために設計された、1インチ x 2インチのニッケル基板上の多層hBNフィルムの卓越した能力を体験してください。 六方晶窒化ホウ素（hBN）は、高い熱伝導性、化学的不活性、および強力な誘電特性で有名です。ニッケル上に蒸着することにより、膜の安定性が向上し、高温や腐食性の条件下でも信頼性の高い性能を発揮します。

厳格な品質管理措置のもとで生産される各フィルムは、均一性と一貫した層厚について厳しいテストを受けます。これにより、最終製品がエレクトロニクス、航空宇宙、エネルギー貯蔵などの業界の厳しい要件を満たすことが保証されます。熱管理や保護コーティングなどの用途に理想的な当社の多層hBNフィルムは、最先端の研究や商業プロジェクトに多用途のソリューションを提供します。

ニッケル基板上の多層hBN膜 1インチ x 2インチ アプリケーション

ニッケル基板（1インチ x 2インチ）上の多層六方晶窒化ホウ素（hBN）膜は、化学的安定性、優れた熱伝導性、優れた電気絶縁性を兼ね備えています。層構造により高い耐久性と均一な膜厚を実現し、さまざまな業界の最先端アプリケーションに適しています。この革新的な基板は、現代の技術環境における性能、信頼性、効率の向上を保証します。

1.エレクトロニクスおよび半導体用途

- デバイスの信頼性を高めるトランジスタ・アーキテクチャの保護絶縁層

- 優れた熱伝導性によるハイパワー集積回路のヒートスプレッダー

- 正確で一貫したデータ取得を保証するセンサーデバイスの安定したインターフェース材料

2.医療・ヘルスケア用途

- 高度な埋め込みデバイスやバイオセンサー用の生体適合性基板

- 患者のモニタリングやリハビリテーション用の電子ウェアラブルにおける安全な絶縁層

3.再生可能エネルギーおよび産業用途

- 温度ストレス下で長期間性能を維持するソーラーパネルシステムの耐久性バリア

- 製造装置における耐薬品性コーティング。

- 新規触媒プロセスや材料科学研究のための熱安定性フィルム

ニッケル基板上の多層hBNフィルム 1インチ x 2インチパッケージ

各ニッケル基板上の多層hBNフィルムは、ESD安全環境内に注意深く置かれ、保護フォームで層状にされ、汚染を防ぐためにアルゴンパージされたウェハー容器に密封されます。サンプルは低湿度環境、理想的には真空または不活性ガス下で保管する必要があります。特殊な要件に最適に適合し、汚染リスクを最小限に抑えるカスタムパッケージングソリューションもご利用いただけます。

パッケージング真空シール、木箱、またはカスタマイズ。

ニッケル基板上hBN多層膜 1インチ x 2インチ FAQs

Q1: ニッケル基板上1インチx2インチ多層hBNフィルムの主な材料特性は何ですか？

A1: この製品は、1インチ×2インチの頑丈なニッケル基板上に層状六方晶窒化ホウ素（hBN）シートを接着しています。ニッケルは優れた機械的強度と熱伝導性を提供し、hBNフィルムは電気絶縁性と耐薬品性に優れた表面を提供します。この複合材は、高い熱安定性、優れた耐食性、低摩擦性を示し、さまざまな商業・工業環境で信頼性の高い性能を発揮します。さらに、積層されたhBN層は良好な放熱性と耐久性を促進します。

Q2: この製品はどのように取り扱われ、保管されるべきですか？

A2: フィルムの完全性を保つため、常に清潔な手袋を着用し、指先が直接触れないようにしてください。基板を扱い、傷をつけないようにするには、研磨剤の入っていないピンセットや先の柔らかい工具を使用してください。湿気や微粒子による汚染を最小限に抑えるため、理想的には密閉容器に入れ、低湿度で温度管理された環境で保管してください。フィルム表面にゴミが付着していないか定期的に点検し、必要に応じて、最適な性能を維持するために、清潔な不活性雰囲気下で汚染物質を穏やかに除去してください。

Q3: ニッケル基板上hBN多層膜（1インチ×2インチ）には、どのような品質規格や認証が適用されますか？

A3: 製造業者は通常、ISO 9001のような確立された管理システムに準拠し、高品質の生産を保証しています。品質管理手段には、純度、膜厚、均一性の詳細な検査が含まれ、多くの場合、ラマン分光法や走査型電子顕微鏡法などの高度な特性評価技術によって検証されます。厳密な文書化とトレーサビリティ・プロトコルは、一貫した製造工程を保証するのに役立ち、フィルムの信頼性、機械的完全性、幅広い産業用途への全体的な適合性に対する信頼性を提供します。

関連情報

1.材料特性と利点

1インチ×2インチのニッケル基板上の多層hBNフィルムは、卓越した熱伝導性を示し、高性能電子機器やその他の要求の厳しい用途で効率的な熱放散を可能にします。この特性は、hBN層内の強力な共有結合によるもので、温度変動が一般的な環境における耐久性と熱管理能力の両方を向上させます。

優れた化学的安定性は、この複合材料をさらに際立たせ、さまざまな工業プロセスにおける腐食剤への暴露に耐えるのに役立っている。他の薄膜材料とは異なり、積層hBN構造は広い温度範囲にわたって結晶の完全性を維持するため、高温反応器、半導体製造、その他の最先端用途での長期使用に適している。

2.先端産業への応用

ニッケル基板上のhBN多層膜は、特にデバイスの小型化と熱管理が重要な関心事である次世代電子システムの製造において、ますます採用されるようになっています。この複合材料をチップパッケージングやセンサー技術に組み込むことで、開発者は部品の耐久性を向上させ、設計の柔軟性を高めて、より速く、より強力なイノベーションを実現することができます。

研究環境では、研究所がhBNのユニークな光学特性と誘電特性を活用して、フォトニクスと量子材料の新たなフロンティアを探求しています。多様な基板との互換性を持つhBNは、ナノスケールの相互作用を研究する実験セットアップをサポートし、ハイテク商業分野における高度なイメージング機器、レーザーコンポーネント、その他の特殊デバイスへの道を開きます。
