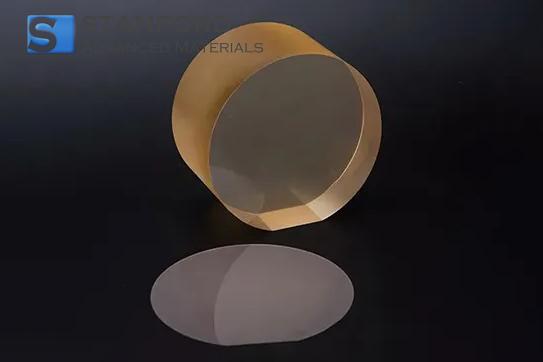

CY8970 タンタル酸カリウム結晶基板 (100) 10x10x0.5 mm DSP

タンタル酸カリウム結晶基板（100）10x10x0.5 mm DSPの説明

タンタル酸カリウム（KTaO₃）結晶基板は、優れた誘電特性、高い格子安定性、低い欠陥密度で珍重されており、幅広い先端研究およびデバイス用途に最適です。(100)配向のこの10×10×0.5mm両面研磨(DSP)基板は、エピタキシャル成長と薄膜蒸着に極めて滑らかな表面を提供します。また、高い抵抗率と低い損失正接により、電子現象や光学現象の正確な特性評価を可能にし、最先端技術の開発をサポートします。

KTaO₃結晶基板は、厳格な品質基準の下で製造され、不純物や欠陥が最小限に抑えられ、結晶の均一性と性能が維持されるよう、精密な検査が行われます。このような品質への厳格な配慮により、研究者やメーカーは、強誘電体デバイス、超伝導エレクトロニクス、光導波路システムなどの分野で信頼性の高い結果を得ることができ、この基板は研究所や生産施設における技術革新の礎となっています。

タンタル酸カリウム結晶基板（100）10x10x0.5 mm DSP用途

タンタル酸カリウム結晶基板（100）10x10x0.5 mm DSPは、さまざまな先端用途向けの高品質プラットフォームを提供します。優れた誘電特性、低欠陥密度、優れた熱安定性により、精密指向産業の要求に応えます。この基板は、一貫した性能と堅牢な信頼性が不可欠なエレクトロニクス、ヘルスケア技術、科学研究に特に適しています。

1.産業用途

- 化学処理および石油化学モニタリング用精密センサー

- 先端製造装置の高性能絶縁体

2.研究・科学用途

- 材料科学における誘電体挙動の基礎研究

- 次世代半導体デバイスのための薄膜堆積実験

3.商用エレクトロニクス

- 高周波通信機器部品

- 民生機器の小型・高効率パワーモジュール用基板

タンタル酸カリウム結晶基板 (100) 10x10x0.5 mm DSPパッケージング

すべてのタンタル酸カリウム水晶基板は、輸送中の損傷を防ぐために細心の注意を払って梱包されています。衝撃吸収用の発泡スチロールで裏打ちされた特注のESD対応密封容器に入っています。内部では、基板表面は汚染のない紙またはプラスチックフィルムで分離されています。これらの容器は、温度管理された清潔で乾燥した環境で保管する必要があります。必要であれば、窒素充填されたエンクロージャーを使用することで、純度を維持し、湿気の侵入を防ぐことができます。独自の取り扱い要件に合わせた寸法や包装ソリューションのカスタマイズも可能です。

包装真空シール、木箱、またはカスタマイズ。

タンタル酸カリウム結晶基板（100）10x10x0.5 mm DSP よくある質問（FAQ

Q1: タンタル酸カリウム結晶基板 (100) 10x10x0.5 mm DSPの主な材料特性は何ですか？

A1: タンタル酸カリウム(KTaO3)は、高い誘電率、低い誘電損失、優れた格子整合特性で知られるペロブスカイト結晶です。その(100)配向性は、エピタキシャル成長における均一性を保証します。また、この基板は熱膨張係数が低く、温度変化時の安定性を高めています。その光学的透明性は赤外領域まで広がり、先端フォトニクス、オプトエレクトロニクス、精密薄膜デバイス製造の用途に適しています。

Q2: この製品はどのように取り扱われ、保管されるべきですか？

A2: タンタル酸カリウム結晶基板は比較的脆いため、汚染や偶発的な損傷を防ぐために、リントフリーの清潔な手袋を使用して取り扱う必要があります。 基板は清潔で乾燥した環境で保管し、振動や突然の衝撃から保護するクッション付きの容器に入れるのが理想的です。湿気、化学薬品、直射日光にさらさないでください。使用中の適切な識別とトレーサビリティを確保するため、各基板に個別にラベルを貼り、追跡してください。

Q3: タンタル酸カリウム結晶基板（100）10x10x0.5 mm DSPには、どのような品質規格や認証が適用されますか？

A3: これらの基板は通常、結晶材料に関する一般的な商業用および工業用の品質要件を満たしています。また、基板は、表面の平坦度、平行度、欠陥密度などの厳しい社内検査基準や顧客固有の検査基準に準拠している場合があります。 両面研磨（DSP）仕様は、光学的プロファイリングやその他の測定技術によって検証され、サプライチェーン全体を通じて基板の品質と信頼性を保証します。

関連情報

1.材料特性と利点

タンタル酸カリウム結晶基板（100）10x10x0.5 mm DSPは、構造的に堅牢なペロブスカイト格子を提供し、優れた化学的安定性と優れた熱性能を実現します。この弾力性は、基板が寸法的に安定し、不要な反りがないため、高温と精密な表面状態が要求されるプロセスで特に有益です。さらに、その均一な結晶方位は、エピタキシャル成長と薄膜堆積の一貫性を高め、デバイス性能の向上に寄与します。

この結晶基板は、誘電損失が低いことでも知られており、高度な電子部品を構成する際に明らかな利点となる。(100)配向は、研究者やメーカーが信頼性の高い強誘電特性や圧電特性を達成するのに役立ち、センサー技術やその他の精密測定システムで求められています。さらに、このDSPは表面仕上げが滑らかであるため、ウェハーボンディングや多層電子パッケージへの組み込みが容易であり、効率的な生産と一貫した高品質の最終製品を実現します。

2.先端産業での用途

タンタル酸カリウム結晶基板（100）10x10x0.5 mm DSPは、高周波通信システムやマイクロ波デバイスに使用されるコンポーネントの開発に使用されています。その良好な誘電挙動と低い電気損失は、このような高速環境における信号の明瞭性の向上に貢献します。また、この基板は様々な薄膜材料との互換性があるため、層厚や界面品質を正確に制御することが要求されるプロセスにおいて不可欠なコンポーネントとなっています。

最先端のフォトニックデバイスは、特に短波長での安定した光伝搬が要求される場合、この基板の優れた光学特性から大きな恩恵を受けます。結晶が均一であるため、エンジニアは、散乱や歪みを最小限に抑えた導波路やその他の光学構造を製造することができます。全体として、この高品質基板は、レーザー、センサー、および統合光学に重点を置く産業において不可欠なリソースであり、優れた光学精度と信頼性が要求される製品の技術革新を推進します。
