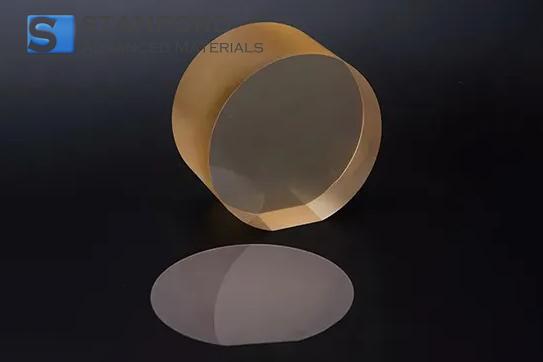

タンタル酸カリウム結晶基板 (111) 10x10x0.5 mm SSPの説明
タンタル酸カリウム(KTaO₃)は、優れた誘電特性、熱安定性、低マイクロ波損失が特徴の高性能ペロブスカイト結晶です。当社のタンタル酸カリウム結晶基板(111)10×10×0.5mm、片面研磨(SSP)は、均一な表面と正確な結晶方位を確保するために慎重に製造されています。このため、チューナブル・キャパシタ、電気光学デバイス、量子研究など、精度と信頼性が最優先される高度な電子・光応用に理想的な基盤となっています。
各基板は、一貫した厚み、表面平滑性、配向精度を保証するために厳格な品質管理手順を経ており、再現性の高いデバイス製造のための業界基準を満たしています。当社のタンタル酸カリウム基板(111)を選択することで、その卓越した材料特性と堅牢な性能の恩恵を受け、厳しい技術環境において研究および製品開発が最適な結果を達成することを保証します。
タンタル酸カリウム結晶基板 (111) 10x10x0.5 mm SSP用途
タンタル酸カリウム結晶基板(111)10x10x0.5 mm SSPは、その卓越した誘電特性、正確な結晶方位、および低熱膨張係数が認められています。これらの特質により、高度な薄膜成長、エピタキシー、高分解能デバイス製造が可能になります。化学的安定性と堅牢な構造により、この基板はさまざまな環境条件下で安定した性能を発揮し、多くの民間、商業、産業用途で信頼性と精度を支えています。
1.産業用途
- 化学処理環境用の高精度センサー製造
- 安全性と効率性を向上させる堅牢な自動車部品研究
2.研究用途
- 安定した分光用基板を必要とする高度な光学研究
- 制御された実験における次世代半導体材料の開発
3.商業用途
- 信号品質を向上させた電気通信部品の製造
- 誘電安定性が重要な家電製品の製造
タンタル酸カリウム結晶基板 (111) 10x10x0.5 mm SSP パッケージング
各タンタル酸カリウム結晶基板(111)10x10x0.5 mm SSPは、機械的ストレスを防止するためにバブルラップクッション付きの帯電防止パウチに包まれています。密封されたパッケージは、湿度や汚染をコントロールするのに役立ちます。長期保管の場合は、乾燥した清潔な環境で保管してください。開封時には、埃のない層流エンクロージャーをお勧めします。特定の取り扱いやブランディングのニーズを満たすため、カスタマイズされたパッケージング・オプションもご利用いただけます。
包装真空シール、木箱、またはカスタマイズ。
タンタル酸カリウム結晶基板 (111) 10x10x0.5 mm SSP よくある質問と回答
Q1: タンタル酸カリウム結晶基板 (111) 10x10x0.5 mm SSPの主な材料特性は何ですか?
A1: タンタル酸カリウム(KTaO3)は、高い誘電率、優れた光学的透明性、安定した機械的特性を持つペロブスカイト結晶構造を特徴としています。また、多くの薄膜成長プロセスにおいて格子不整合を最小限に抑えることができるため、高度な薄膜アプリケーションに最適です。さらに、キュービック(111)配向は格子適合性を高め、低熱膨張係数は高温プロセスでの寸法安定性を保証する。純度は通常99.9%以上です。
Q2: この製品はどのように取り扱われ、保管されるべきですか?
A2: 結晶は脆いため、機械的ストレスや汚染を避けるために、リントフリーの清潔な手袋で取り扱う必要があります。使用しないときは、微小破壊を防ぐため、湿度が低く振動の少ない管理された環境で保管してください。基板は発泡スチロールで裏打ちした容器などの保護包装に入れ、構造的完全性を損なうような過度の温度変化を避けることを推奨します。
Q3: タンタル酸カリウム結晶基板(111)10x10x0.5 mm SSPには、どのような品質規格や認証が適用されますか?
A3: タンタル酸カリウム結晶基板(111)10x10x0.5 mmSSPは通常、厳格なISO 9001品質管理システムを遵守しており、トレーサビリティと一貫した製造工程を保証しています。また、RoHS指令やREACH指令に準拠し、有害物質を最小限に抑え、環境問題に対応しています。 厳密な光学検査と寸法検査を実施し、厚さ公差と表面品質を検証し、民間、商業、産業研究用途に信頼性の高い性能を提供しています。
関連情報
1.材料特性と利点
ペロブスカイト型結晶構造を特徴とするタンタル酸カリウム結晶基板(111)10x10x0.5 mm SSPは、優れた電気光学特性と誘電特性を備えています。高い結晶純度を維持できるため、材料の均一性が重要な精密用途に特に適しています。片面研磨表面は、散乱を低減し、界面の安定性を向上させることで、その性能をさらに高め、この基板を先端フォトニクスや高周波電子デバイスに求められる選択肢にしています。
この高精度の基板形状は、要求の厳しい製造プロセスにおいて構造的完全性を維持するのに役立ちます。熱歪みを最小限に抑え、急激な温度変化の下でも安定した性能を発揮します。さらに、0.5mmという厳密に制御された基板の厚みは、信頼性の高いレイヤーの成膜と他の材料との安定した接合を可能にし、特殊な光学および電子システムにおけるデバイスの効率と寿命の向上に貢献します。
2.先端産業への応用
特殊な光学システムで広く使用されているこの特殊なタンタル酸カリウム結晶基板は、センサーや集積フォトニクスの開発で重要な役割を果たしています。そのユニークな(111)格子配列は、優れた光伝搬特性を可能にし、高解像度イメージング・システムや精密計測機器にとって信頼できるソリューションとなっています。研究者は、安定した光路と最小限の歪みが不可欠な新技術の探求に、この基板が有益であることを見出している。
多くの電子機器メーカーは、タンタル酸カリウム基板を、高周波性能と正確な信号伝送を必要とする次世代通信機器に組み込んでいます。その信頼性の高い結晶構造は、合理化されたデバイス・アーキテクチャをサポートし、コンパクトで効率的な設計につながります。実証済みの安定性と効果的な誘電特性により、この基板はさまざまな微小電気機械システムにも使用されており、急速に進化する先端産業アプリケーション分野での適応性をさらに裏付けています。
