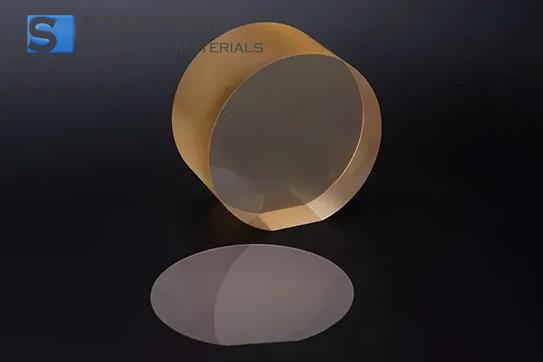

タンタル酸カリウム結晶基板 (001) 20x20x0.5 mm SSPの説明
タンタル酸カリウム(KTaO₃)結晶基板(001)は、卓越した誘電特性を有し、高度な光学、強誘電体、量子エレクトロニクスの研究に理想的なプラットフォームです。 20 x 20 x 0.5mmの大きさで、片面研磨されたこの基板は、高品質の膜成長を保証する一貫した低欠陥表面を提供します。優れた格子整合性と様々な環境条件下での安定性により、薄膜トランジスタ、キャパシタ、電気光学デバイスなど、要求の厳しい用途で信頼性の高い性能を発揮します。
厳しい品質管理基準の下で製造されたKTaO₃基板は、最小限の表面粗さと均一な膜厚を示し、研究開発における再現性の高い結果を保証します。その優れた結晶品質は転位密度を低減し、デバイスの効率と寿命の両方を向上させます。このタンタル酸カリウム基板は、プロトタイピングでも大規模生産でも、一貫した性能を発揮し、最先端の材料科学と技術の高まる要求に応えます。
タンタル酸カリウム結晶基板(001)20x20x0.5 mm SSP用途
タンタル酸カリウム(KTaO3)結晶基板は、20x20x0.5 mmの大きさで、(001)方位で片面研磨(SSP)されており、卓越した誘電特性と優れた熱安定性を提供します。低リーク電流と最小限の格子歪みにより、エレクトロニクスや材料研究の高精度アプリケーションに適しています。薄膜開発から新たなセンサー技術に至るまで、これらの基板は、革新的な商業および産業用途の広い範囲に汎用性の高いソリューションを提供します。
1.エレクトロニクスおよび半導体用途
- 集積回路製造に理想的で、高誘電率を利用してデバイス性能を向上。
- 安定した表面特性により、薄膜トランジスタの研究に有益。
- 高感度・高信頼性が要求される先端センサーアレイに有用。
2.研究・科学機器
- 安定した格子定数が要求される結晶学研究に適しています。
- 最小限の波面歪みを必要とする精密光学実験に有用
- 漏れ電流が少ないため、高度な分光システムに適用可能
3.再生可能エネルギーとセンサー開発
- 効率的な電荷キャリア輸送のための太陽電池試験環境に有効
- 風力発電モニタリングにおける圧電センサーアレイに最適
- 安定した高品質基板を必要とする次世代センサーの試作に有効
タンタル酸カリウム結晶基板 (001) 20x20x0.5 mm SSPパッケージ
各タンタル酸カリウム結晶基板は、帯電防止パウチに真空封入され、発泡インサートで梱包され、頑丈で耐衝撃性のある箱に固定されています。最良の保存のためには、直射日光や過度の振動を避け、15~25℃の清潔で湿度管理された環境で保管してください。手袋や滅菌ピンセットの使用など、厳格な汚染防止プロトコルを推奨する。ご要望に応じて、特注包装サイズ、ブランド表示、特殊ラベルの作成が可能です。
包装真空封入、木箱入り、またはカスタマイズ。
タンタル酸カリウム結晶基板 (001) 20x20x0.5 mm SSP よくある質問(FAQ
Q1: タンタル酸カリウム結晶基板 (001) 20x20x0.5 mm SSPの主な材料特性は何ですか?
A1: (001)配向のタンタル酸カリウム(KTaO₃)は、高い誘電率、良好な熱安定性、特定の波長範囲における優れた光学的透明性を提供します。立方晶の結晶構造は格子定数が明確で、高度なエピタキシャル成長や光学デバイス用途に適しています。20x20x0.5mmの寸法は精密に制御されており、薄膜やフォトニクスの様々な研究実験に理想的な均一な厚みと表面品質を保証します。
Q2: この製品はどのように取り扱われ、保管されるべきですか?
A2: 汚染を防ぎ、研磨面を油やゴミから保護するために、リントフリーの清潔な手袋で基板を扱ってください。結晶の平坦性と滑らかさを保つため、硬いものや研磨材との直接の接触は避けてください。表面の劣化や不要な化学反応を防ぐため、安定した温度と湿度を保つことをお勧めします。
Q3: タンタル酸カリウム結晶基板(001)20x20x0.5 mm SSPには、どのような品質規格や認証が適用されますか?
A3: これらの基板は通常、ISO 9001または同様の品質管理システムの下で操業する施設で製造され、一貫した製造工程と厳格な検査基準が保証されています。研磨と寸法公差は、水晶基板の厳しい業界基準を満たしています。さらに、パッケージング時の清浄度プロトコルにより、表面には欠陥がないことが保証されます。顧客は、各ウェハーが指定された光学的および構造的パラメータを満たしていることを確認するために、厚さと方向の正確さを検証する文書を要求することが多い。
関連情報
1.材料特性と利点
(001)配向のタンタル酸カリウム(KTaO₃)結晶基板は、広い温度範囲で比較的安定した高い誘電率で知られています。この20×20×0.5mmの片面研磨(SSP)基板は、特に精密な電気光学特性や圧電特性が要求されるデバイスにおいて、薄膜の一貫性に不可欠な均一な表面を提供します。また、KTaO₃の結晶格子は欠陥が少なく、さまざまな薄膜材料との優れた適合性を実現します。
この基板は機械的ストレスが少なく、優れた熱特性を持っているため、成膜プロセスをより高い制御性と信頼性で行うことができます。技術者にとっては、一貫して滑らかな表面仕上げが、高周波や光学システムにおける散乱損失の低減に役立ちます。さらに、タンタル酸カリウムの強固な構造的完全性により、精密なダイシングと研磨が可能となり、特殊なデバイス製造において優れた平坦性とエッジ品質を実現します。
2.先端産業への応用
このタンタル酸カリウム(001)基板は、実験的および商業的用途のための汎用性の高いプラットフォームとして、電気光学変調器、可変マイクロ波コンポーネント、次世代オプトエレクトロニクスデバイスなどの分野で広く使用されています。比較的大きな誘電率と低い誘電損失は、安定した信号処理と干渉の低減が最重要課題である高度通信機器において特に高く評価されている。研究者はさらに、量子デバイスを確実に製造するために、この基板の原子レベルの平滑性を活用している。
特殊センサーの製造も、この結晶基板のユニークな特性の恩恵を受けている。その低リーク電流と高い化学的安定性により、工業プロセス監視や精密機器に見られるような過酷な環境向けのセンサー設計が可能になる。酸化物半導体のような薄膜材料とシームレスに統合することで、タンタル酸カリウム結晶基板は斬新なセンサー・アーキテクチャの道を開き、さまざまな分野での技術革新を後押しします。
