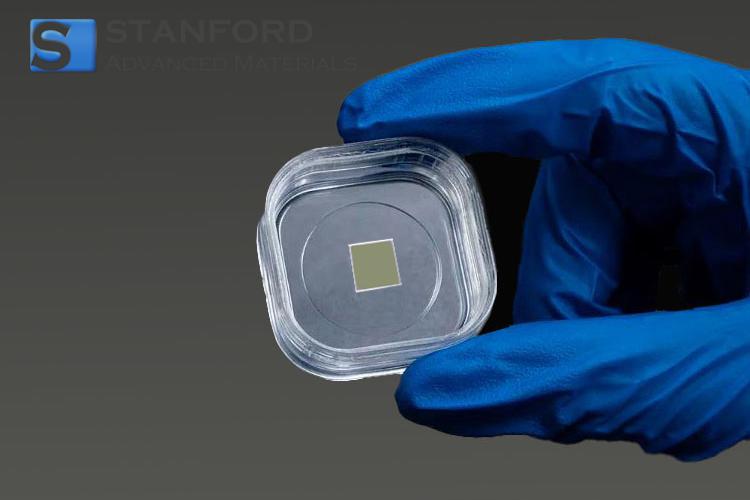

LSAT タンタル酸ランタン-ストロンチウムアルミニウム結晶基板 (100) 10×10×0.5 mm DSP の説明
LSAT(ランタン・ストロンチウム・アルミニウム・タンタル酸塩)結晶基板(100)10×10×0.5 mm DSPは、高度な薄膜蒸着用の高性能プラットフォームを提供します。優れた格子整合で知られるLSATは、精密で高品質なエピタキシャル成長を必要とする研究者やメーカーに人気のある選択肢です。(100)配向と両面研磨表面は、優れた結晶構造を確保しながら欠陥を最小限に抑え、超伝導体、強誘電体、酸化物エレクトロニクスなどの用途に最適です。
厳格な品質基準の下で製造されたこのLSAT基板は、優れた機械的安定性と低リーク電流を提供し、再現性と信頼性の高い結果を維持するのに役立ちます。堅牢な耐薬品性により寿命が長く、長期間の使用でも安定した性能を発揮します。LSAT結晶基板は、産業ラボや研究機関で使用される場合でも、最も要求の厳しい薄膜研究に必要な精度と品質を一貫して提供します。
LSAT タンタル酸ランタン-ストロンチウムアルミニウム結晶基板 (100) 10x10x0.5 mm DSP用途
LSAT ランタン-ストロンチウム アルミニウム タンタル酸塩結晶基板 (100) 10x10x0.5 mm DSP は、熱安定性、卓越した格子整合性、堅牢な機械的強度を独自にブレンドしており、高度な薄膜蒸着やエピタキシャル成長に最適です。この結晶基板は、低誘電率と最小限の熱膨張を特徴とし、最先端のデバイス製造のための精密な材料設計を可能にします。
1.エレクトロニクスおよび半導体用途
- 薄膜トランジスタ(TFT)製造:基板表面の安定性により、優れた膜質とデバイス性能を実現。
- 高周波回路設計:熱膨張を最小限に抑えることで、先端半導体部品の重要な公差を維持できる。
2.医療・ヘルスケア機器
- バイオセンサー統合:均一な基板表面により、モニタリング用途での感度と精度が向上します。
- 画像検出器: 一貫した結晶構造により、診断デバイスの正確な信号捕捉をサポートします。
3.研究および科学機器
- レーザーアライメント研究:熱安定性と低誘電率は、光学実験の精度維持に役立ちます。
- 精密測定ツール:この基板の堅牢な機械的特性は、さまざまな実験条件下で信頼性の高い性能を保証します。
LSAT タンタル酸ランタン-ストロンチウムアルミニウム結晶基板 (100) 10x10x0.5 mm DSP パッケージング
LSAT Lanthanum-Strontium Aluminum Tantalate Crystal Substrate (100) 10x10x0.5 mm DSP は、発泡スチロールで裏打ちされた帯電防止トレイに梱包され、ほこりや湿気の侵入を防ぐために個別に密封された袋に入っています。純度と表面品質を維持するため、管理された低湿度環境で保管してください。清潔な取り扱い手順と保護手袋により、汚染を最小限に抑えます。ご要望に応じて、真空シールや1パックに複数の基板を封入するなど、カスタマイズされたパッケージング・ソリューションもご利用いただけます。
パッケージング真空シール、木箱、またはカスタマイズ。
LSAT タンタル酸ランタン-ストロンチウムアルミニウム結晶基板 (100) 10x10x0.5 mm DSP よくある質問(FAQ
Q1: LSAT タンタル酸ランタン-ストロンチウムアルミニウム結晶基板 (100) 10x10x0.5 mm DSP の主な材料特性は何ですか?
A1: LSAT (La0.3Sr0.7)(Al0.65Ta0.35)O3 は安定した立方晶構造で知られる単結晶基板で、エピタキシャル薄膜の成長に最適です。多くのペロブスカイト系材料との格子不整合が比較的小さいため、高品質なヘテロ構造を実現できる。典型的な熱膨張係数は約10×10^-6 K^-1で、化学的および機械的安定性を維持します。両面研磨(DSP)表面は、均一性と平滑性を高め、高度な電子・光学デバイス用途に適しています。
Q2: この製品はどのように取り扱われ、保管されるべきですか?
A2: 表面の傷や欠けを避けるため、作業者はリントフリーの手袋を使用し、清潔な非金属ピンセットで基板を取り扱う必要があります。埃や機械的ストレスから保護するため、元のパッド付き容器に保管してください。汚れが疑われる場合は、研磨処理を避け、適切な溶剤で定期的に洗浄してください。
Q3: LSATタンタル酸ランタン-ストロンチウムアルミニウム結晶基板(100)10x10x0.5 mm DSPにはどのような品質規格や認証が適用されますか?
A3: LSAT水晶基板は通常、ISO 9001に基づく製造管理など、国際的に認められた品質規格に準拠しています。最小限の欠陥、最適な平坦度、一貫した表面粗さを確保するために、厳格な社内検査を受けています。該当する場合、RoHSとREACHのコンプライアンス対策は、環境と安全への配慮に対処し、基板が商業および産業要件を満たすことを保証します。ベンダーは多くの場合、詳細な試験報告書を提供し、エンドユーザーへの納品前に製品の完全性を確認します。
関連情報
1.材料特性と利点
LSATタンタル酸ランタン-ストロンチウムアルミニウム結晶基板(100)10x10x0.5 mm DSPは、従来の基板の常識を覆し、高精度の薄膜アプリケーション向けに卓越した構造安定性と均一性を実現します。単結晶であるため、さまざまな酸化物系材料との格子整合性に優れ、ひずみを最小限に抑え、デバイス全体の性能を向上させます。この基板の結晶方位(100)は、マイクロエレクトロニクス、フォトニクス、および半導体の研究分野でトップクラスの結果を得るために不可欠な要素である、安定したエピタキシャル成長をサポートします。
両面研磨用に慎重に設計されたこの基板は、欠陥のない表面を提供し、正確な層成膜を容易にします。この基板の厚さ0.5mmは、機械的耐久性と扱いやすさのバランスを保ち、センサー、光学コーティング、その他の先端技術の革新に理想的なプラットフォームとなっています。 これらの特性は、潜在的な製造上の不整合を低減し、最終的に商業生産ラインでの歩留まりの向上とスループットの改善を可能にします。
2.先端産業への応用
オプトエレクトロニクス分野のメーカーは、LSATランタン・ストロンチウム・アルミニウム・タンタル酸塩結晶基板(100)10x10x0.5 mm DSPを活用して、デバイスの性能を高める高品質の半導体層を育成しています。特殊なカメラから最先端の照明システムに至るまで、この基板の堅牢な格子構造は、蒸着材料の確実なアライメントを保証し、優れた光学特性と全体的なデバイス寿命の向上を可能にします。これらの基板は、次世代通信機器に使用される集積回路用の安定したマイクロエレクトロニクスコンポーネントを提供する上でも極めて重要な役割を果たしている。
センサー技術の急速な進歩は、さまざまな商業的研究拠点でLSAT基板の重要性が高まっていることをさらに浮き彫りにしている。厳しい条件下でも一貫した熱的・機械的特性を維持できることから、特に環境モニタリング、生化学検出、工業プロセス制御などの分野における最先端のセンサー・アレイに適している。安定した均一な基盤を提供することで、これらの基板は、基礎的な材料科学を、民間指向の広範な工学技術革新に結びつける。
