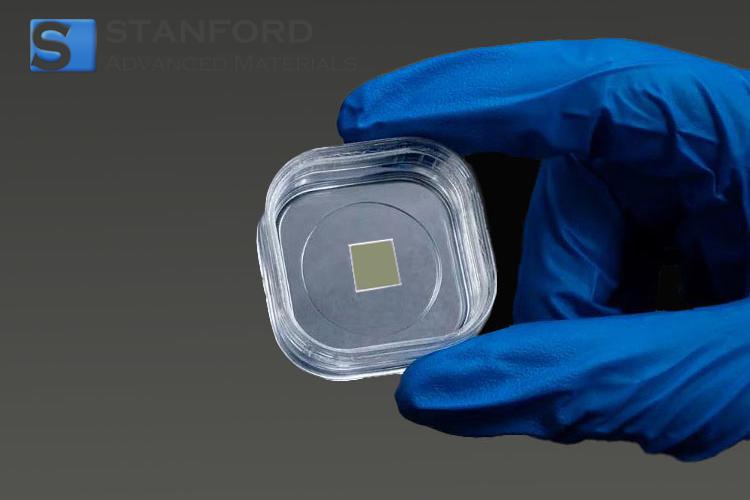

CY8997 LSAT タンタル酸ランタン-ストロンチウムアルミニウム結晶基板 (100) Dia.1インチ x 0.5 mm SSP

LSAT タンタル酸ランタン-ストロンチウムアルミニウム結晶基板 (100) Dia.1 インチ x 0.5 mm SSP 説明

LSAT（ランタン・ストロンチウム・アルミニウム・タンタル酸塩）結晶基板は、格子整合と熱膨張特性に優れ、複雑な酸化物薄膜の成長に最適です。直径1インチ、厚さ0.5mmのこの(100)方位基板は、成膜中のひずみや欠陥を最小限に抑え、高品質のエピタキシャル成長を可能にする。その片面研磨表面（SSP）は、優れた平滑性と清浄性を保証し、先端材料研究において均一な層とシャープな界面を得るために不可欠です。

このLSAT結晶基板は、厳しい業界・研究基準を満たすよう調整されており、高温超伝導体、強誘電体薄膜、酸化物磁性ヘテロ構造などの用途において、一貫して信頼性の高い性能を発揮します。精密な切断・研磨工程は厳格な品質管理の下で行われ、表面粗さや結晶の不完全性を最小限に抑えます。スパッタ蒸着、パルスレーザー蒸着、分子線エピタキシーなど、いずれの用途においても、これらの基板は、画期的な電子、光学、超伝導デバイスに安定した耐久性のある基盤を提供します。

LSAT タンタル酸ランタン-ストロンチウムアルミニウム結晶基板 (100) Dia.1 インチ x 0.5 mm SSP 用途

ランタン・ストロンチウム・アルミニウム・タンタル酸塩（LSAT）結晶基板（100） Φ1 in.1 in x 0.5 mm SSPは、高品質の結晶構造、化学的安定性、優れた熱性能で知られる先端材料です。その完璧に近い格子整合特性は、信頼性と精度を必要とする多くの産業にとって非常に貴重です。以下に、その特徴を活かした主な応用分野を紹介する。

1.産業用途

- 半導体製造ラインでの精密薄膜蒸着に安定したプラットフォームを提供。

- 高温プロセスに耐えるため、化学処理や石油化学環境に最適。

2.研究用途

- 先端材料科学実験における正確な測定と観察を容易にします。

- 優れた格子整合と最小限の熱膨張ミスマッチにより、薄膜成長研究を促進。

3.商業用途

- 消費者向け機器の光電子部品やセンサーの信頼性を向上させます。

- 医療用画像診断機器の高性能部品の開発をサポート。

LSAT タンタル酸ランタン-ストロンチウムアルミニウム結晶基板 (100) Dia.1 in x 0.5 mm SSPパッケージ

LSAT タンタル酸ランタン-ストロンチウムアルミニウム (LaSrAlTaO) 単結晶基板は、機械的損傷を防ぐため、密封された帯電防止袋とクッション性のある発泡裏地付き容器を使用して、クリーンルーム環境で梱包されています。湿気を防ぐために乾燥剤入りパウチが同梱され、汚染を最小限に抑えるために各基板は個別に包装されています。 乾燥したほこりのない場所での適切な保管を推奨します。ご要望に応じて、特定の研究用または産業用のニーズに合わせたカスタム包装も承ります。

包装真空封入、木箱入り、またはカスタマイズ。

LSAT タンタル酸ランタン-ストロンチウムアルミニウム結晶基板 (100) Dia.1 in x 0.5 mm SSPに関するFAQ

Q1: LSAT タンタル酸ランタン-ストロンチウムアルミニウム結晶基板 (100) Φ1 in.1 in x 0.5 mm SSPについて教えてください。

A1: LSAT基板は、様々なエピタキシャル薄膜用途に優れた格子整合性を示し、研究および産業環境において理想的です。LSAT基板は熱膨張係数が比較的低いため、広い温度範囲にわたって寸法安定性が保証されます。化学的不活性度が高く、蒸着膜との反応を最小限に抑え、平滑な表面は均一な膜成長をサポートします。また、機械的強度にも優れているため、高度な光学・電子デバイス製造において信頼性の高い取り扱いと加工が可能です。

Q2: この製品はどのように取り扱われ、保管されるべきですか？

A2: LSAT基板は、ウェハー表面の汚染や指紋を避けるため、リントフリーの清潔な手袋で取り扱う必要があります。湿度の低い管理された環境で保管し、できれば専用のウェハーキャリアを使用して傷や欠けを防いでください。機械的ストレスを軽減するため、あまり多くの基板を一緒に積み重ねないようにしてください。使用前にクリーンルーム条件下で表面を検査し、埃や破片が成膜や特性評価プロセスの妨げにならないようにしてください。

Q3: LSAT タンタル酸ランタン-ストロンチウムアルミニウム結晶基板 (100) Dia.1 in x 0.5 mm SSPにはどのような品質規格が適用されますか？

A3: これらの基板は通常、ISO 9001などの厳格な品質管理システムの下で製造され、一貫した製造工程と信頼できる性能を保証しています。ウェハーの平坦度、厚み公差、表面粗さなど、業界で認知されたガイドラインを遵守していることが多い。多くのサプライヤーはまた、光学検査やX線回折を含む徹底的な検査を実施し、結晶方位や欠陥レベルを検証している。これらの対策は、商業用および研究用アプリケーションにおいて、基板の完全性と再現性のある結果を保証するのに役立つ。

関連情報

1.材料特性と利点

ランタン・ストロンチウム・アルミニウム・タンタル酸塩（LSAT）結晶基板は、安定した立方晶ペロブスカイト構造を示し、卓越した熱的・化学的堅牢性を備えているため、要求の厳しいさまざまな製造環境において高い信頼性を発揮します。このDia.1インチ×0.5mmの片面研磨（SSP）基板の（100）配向は、均一なエピタキシャル膜成長を促進し、構造欠陥が少なく、後続のデバイス層における応力誘起歪みが限定的であることを保証します。

低誘電損失と良好な格子定数のおかげで、LSAT結晶基板は酸化物ベースの超伝導および強誘電体薄膜にも優れた性能を発揮します。LSAT結晶基板は、加工に必要な温度範囲が広く、界面での相互拡散が少ないため、民間および産業研究環境での高温処理中に膜の完全性を維持するのに役立ちます。

2.先端産業への応用

先端エレクトロニクス分野では、LSAT基板の均一な表面品質が、センサー、エネルギー・デバイス、商業用光電子システムで使用される複雑な酸化物半導体や多機能薄膜の成長に理想的です。精密な格子整合により、デバイス製造プロセスにおける完全性が維持されるため、研究者やメーカーは大量生産において一貫した歩留まりの高い結果を得ることができます。

多くのフォトニクスやディスプレイ技術も同様に、LSAT基板の低吸収性と優れた化学的安定性の恩恵を受けています。LSAT基板は、高度なコーティング工程の堅牢な基盤として機能し、研究用途と商業用途の両方において、卓越した透明性と均一性が要求される集積導波路構造、レーザーミラー、光伝送部品の作成を容易にします。
