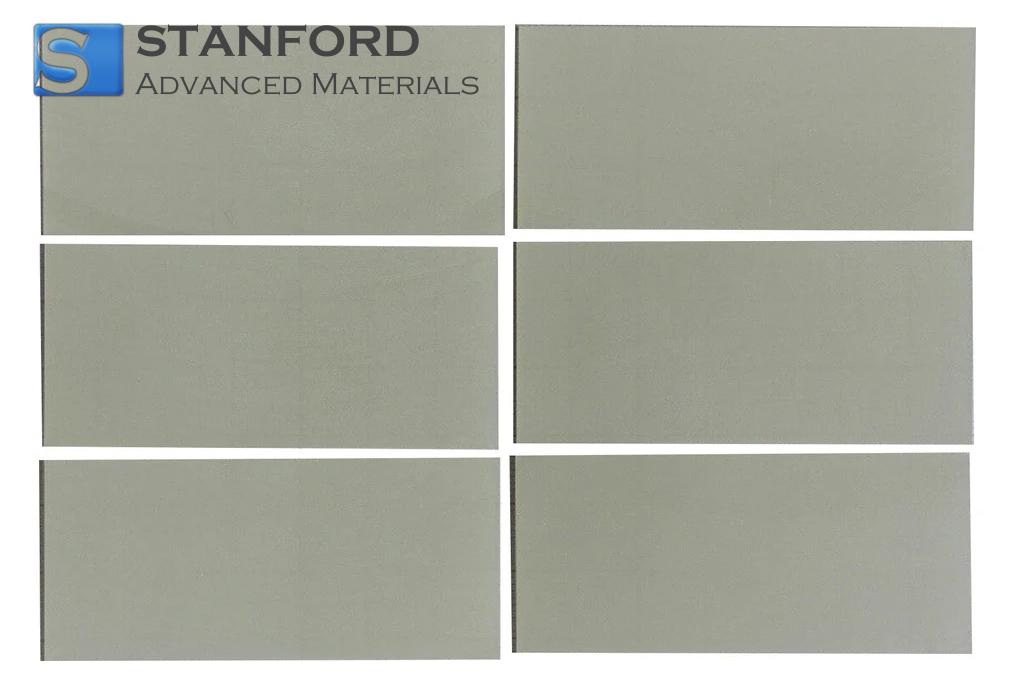

CY9397 PIN-PMN-PT 単結晶基板（110） 10x10x0.5 mm 30-34 mol

PIN-PMN-PT 単結晶基板 (110) 10x10x0.5 mm 30-34 mol% 解説

PIN-PMN-PT単結晶基板(110)は、 10 ×10×0.5 mmの大きさで、30-34 mol%ドープされており、卓越した電気機械特性と高い誘電率を有しており、高度な圧電用途に最適です。Pb(In1/2Nb1/2)O3(PIN)、Pb(Mg1/3Nb2/3)O3(PMN)、PbTiO3(PT)を組み合わせたユニークな結晶構造は、エネルギー変換効率の向上と優れた温度安定性をもたらします。

厳密な品質管理のもとで設計されたこの基板は、厳しい検査と研磨を経て、表面欠陥が最小限に抑えられ、結晶の均一性が最適化されています。超音波トランスデューサー、センサー、アクチュエーターなどの精密機器に最適で、要求の厳しい研究・産業環境において一貫した信頼性の高い結果を提供します。優れた機械的強度、高いキュリー温度、一貫した結晶方位により、この基板は耐久性とトップクラスの性能の両方を保証します。

PIN-PMN-PT 単結晶基板 (110) 10x10x0.5 mm 30-34 mol% 用途

PIN-PMN-PT単結晶基板（110） 10x10x0.5 mm 30-34 mol%は、高い圧電応答と低誘電損失のユニークな組み合わせを提供し、高度なセンシングおよびアクチュエーション技術に最適です。広い温度範囲にわたって安定性が高いため、厳しい環境でも安定した性能を発揮します。これらの基板は効率的なエネルギー伝送を可能にし、様々な産業、研究、商業用途において精密な制御と信頼性の高い動作を可能にします。

1.産業用途

- 精密センサー：化学および石油化学プロセスにおける正確な圧力または流量測定に、水晶振動子の高感度と一貫した応答を活用。

- 品質管理装置：自動車製造における自動検査システムの検出能力を強化する。

2.研究用途

- 先端材料研究：学術的および産業的研究開発における新規デバイスのプロトタイプのために、結晶の圧電特性を探索する。

- センサーの校正：正確で再現性のある校正試験を行うために、研究室で基板を参照標準として使用する。

3.商業用途

- 医療用画像機器：超音波やその他の診断機器のトランスデューサーの性能と透明度を向上させる。

- コンシューマー・エレクトロニクススマートフォンやウェアラブル端末などのアクチュエーターやセンサーの精度を向上させる。

PIN-PMN-PT 単結晶基板 (110) 10x10x0.5 mm 30-34 mol% パッケージング

各PIN-PMN-PT単結晶基板（110）は、ESD対応の発泡スチロールで丁寧に包装され、防湿性のポーチに密封され、ラベル付きの丈夫な容器に入れられています。当社の包装は、気密シールと帯電防止材により汚染を防ぎます。二重真空シールや窒素パージ容器などのカスタム包装オプションもあり、特定の研究およびアプリケーションの要件を満たすことができます。

包装真空シール、木箱、またはカスタマイズ。

PIN-PMN-PT 単結晶基板 (110) 10x10x0.5 mm 30-34 mol% FAQ

Q1: PIN-PMN-PT単結晶基板(110) 10x10x0.5 mm 30-34 mol%の主な材料特性を教えてください。

A1: 30-34mol%組成のPIN-PMN-PT単結晶基板(110)は、高い誘電率、大きな電気機械結合、優れた強誘電特性を持ち、幅広い周波数範囲にわたって安定した性能を発揮します。配向が揃っているため分極が均一で、高感度トランスデューサー、精密センサー、アクチュエーターに最適です。0.5mmの厚みと一貫した結晶完全性は、信頼性の高い機械的強度と低い誘電損失に貢献します。

Q2: この製品はどのように取り扱われ、保管されるべきですか？

A2: 最適な取り扱いのためには、汚染や指紋の跡を避けるため、常にクリーンルーム用の手袋を着用してください。基板は脆い性質があるため、慎重に配置し、パッド入りの容器で安全に保管する必要があります。結晶の品質を保つため、低湿度と適度な温度で管理された環境を維持してください。定期的な検査と慎重な取り扱いは、安定した性能を保証し、破損のリスクを低減します。

Q3: PIN-PMN-PT単結晶基板（110）10x10x0.5 mm 30-34 mol%には、どのような品質規格や認証が適用されますか？

A3: 製造業者は通常、厳格な品質管理と一貫した工程管理のためのISO 9001規格に従ってこの基板を製造しています。また、信頼性の高い電気的・機械的挙動を保証するために、国際的に認められたガイドラインに基づいて試験されるのが一般的です。基板は、環境および安全規制の遵守を確認するために、RoHSまたはREACHコンプライアンス認証を取得している場合があります。一般的に完全なトレーサビリティが提供され、結晶成長から最終検査までの透明性の高い文書化が可能になります。

関連情報

1.材料特性と利点

Pin-PMN-PT 単結晶基板 (110) 10x10x0.5 mm 30-34 mol% は、卓越した圧電特性と高い誘電率で知られ、精密センサー用途に最適です。厳しい結晶成長プロセスを経て調製されたこれらの基板は、堅牢な電気機械結合を促進する高品質のペロブスカイト構造で構成されており、さまざまな民間および産業用デバイスで信号感度とエネルギー変換効率の向上を可能にします。

調整された組成により、この基板はさまざまな温度や周波数にわたって優れた電気機械的性能を発揮します。この信頼性により、設計者は水晶振動子を一貫性と長寿命の両方が要求されるシステムに組み込むことができ、長時間の動作サイクルにわたって安定した出力と消費電力の低減を確保することができます。

2.先端産業への応用

PIN-PMN-PT(110)基板は、卓越した強誘電応答を示し、最先端の超音波トランスデューサ、精密マイクロアクチュエータ、医療用画像センサに広く採用されています。 そのバランスの取れた組成は、効率的な振動制御をサポートし、画像処理システムでよりシャープな解像度を実現し、産業用オートメーション機構でより正確な配置を可能にします。

先端エレクトロニクスの設計者は、この基板を活用して次世代MEMSプラットフォームを探求し、高い圧電効果がセンシングや信号調整におけるデバイス性能の向上につながります。この基板をマイクロマニピュレーションツールや高周波レゾネータなどの民生用アプリケーションに組み込むことで、イノベーターは長寿命と低エネルギーフットプリントを維持する、よりコンパクトな製品を開発することができます。
