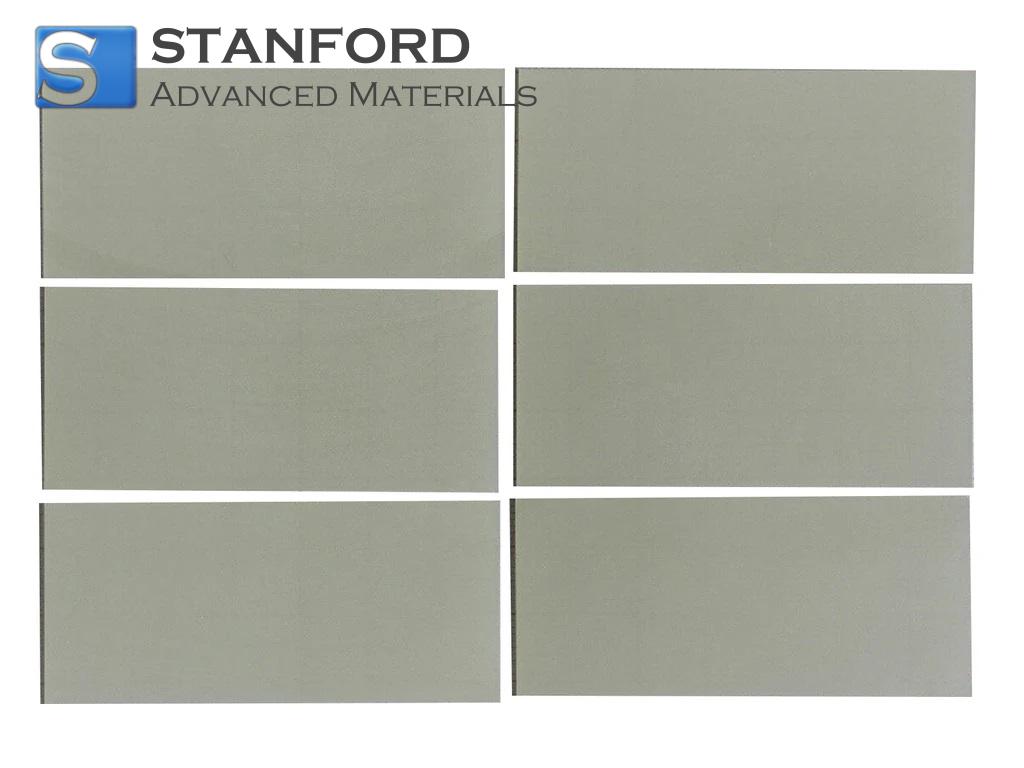

PMN-PT 結晶基板 (111) 10x10x1 mm 30-34 mol% 解説
30-34mol%組成のPMN-PT (Pb(Mg1/3Nb2/3)O3-PbTiO3) 結晶基板 (111)は、卓越した強誘電特性と圧電特性を有し、精密で信頼性の高い性能が重要なアプリケーションに非常に有益です。これらの基板は10×10×1mmの大きさで、最適化された結晶方位と均一な厚さにより、優れた電気機械結合を実現します。また、印加される電界に対して優れた応答性を示すため、さまざまな先端デバイス・アセンブリに不可欠です。
PMN-PT水晶基板は、厳格な品質基準の下で製造され、厳格な検査工程を経て、最小限の欠陥と安定した性能を保証します。PMN-PT水晶基板は、厳格な品質基準のもとで製造され、厳密な検査工程を経て欠陥が最小限に抑えられ、安定した性能を実現しています。センサー、アクチュエーター、音響波デバイスのいずれに採用されるにせよ、これらの基板は、高精度の研究開発だけでなく、最先端分野での商業用途にも最適な条件を提供します。
PMN-PT 結晶基板 (111) 10x10x1 mm 30-34 mol% 用途
PMN-PT結晶基板(111)は、10x10x1 mm、30-34 mol%の組成で、圧電および誘電特性を示します。その均一な結晶方位、高い電気機械結合、安定した温度特性は、様々な産業における高度な用途に理想的です。これらの基板は、最適な結果を得るために一貫した性能と信頼性が重要な精密エレクトロニクス、効率的なトランスデューサベースのデバイス、および次世代のセンサー技術に適しています。
1.産業用途
- 超音波センサー:自動化された製造ラインでの高精度流量測定や品質管理に利用されている。
- 精密アクチュエーター:バルブ、ポンプ、その他の流体処理コンポーネントを精密に制御するために、化学処理システムに組み込まれています。
2.研究・科学機器
- 研究用圧電デバイス:高度な材料特性を研究し、新しいセンサー技術を開発するための実験セットアップに使用されます。
- 高解像度イメージングシステム:最先端の顕微鏡や走査型プローブ装置に組み込まれ、解像度とデータ精度を高めます。
3.商業用途
- 民生用電子機器:小型で高性能なオーディオ部品や、携帯機器の振動モーターに有効。
- 医療診断機器:超音波トランスデューサに組み込まれ、医療現場での画像の鮮明さと診断精度を向上させる。
PMN-PT 結晶基板 (111) 10x10x1 mm 30-34 mol% パッケージング
PMN-PT 結晶基板 (111) 10x10x1 mm, 30-34 mol% は静電遮蔽パウチに収納され、それぞれ非研磨フォーム層で保護されています。真空シールされた容器は、湿気やホコリから保護し、機械的損傷を防ぎます。頑丈な箱の中に仕切りがあり、輸送中も安定した位置を保ちます。汚染や劣化を防ぐため、清潔で温度管理された環境で保管してください。 特殊な要件に対応するため、ご要望に応じて包装、ラベル付け、取り扱い説明書のカスタマイズが可能です。
包装真空シール、木箱、またはカスタマイズ。
PMN-PT 結晶基板 (111) 10x10x1 mm 30-34 mol% FAQ
Q1: PMN-PT結晶基板(111) 10x10x1 mm 30-34 mol%の主な材料特性は何ですか?
A1: PMN-PT(Pb(Mg1/3Nb2/3)O3-PbTiO3)結晶は、PTが30-34 mol%含まれており、優れた圧電特性と強誘電特性を示し、高精度のトランスデューサやアクチュエータ用途に最適です。(111)配向は、電気機械的結合とドメインの整列を強化し、一貫した性能を保証します。これらの基板は、一般的に高誘電率、低誘電損失、安定した分極特性を持ち、商用および産業用アプリケーションにおける高度なセンサー設計と超高感度をサポートします。
Q2: この製品はどのように取り扱われ、保管されるべきですか?
A2: PMN-PT結晶基板は比較的脆いため、欠けや応力による損傷を防ぐために取り扱いには注意が必要です。汚染や指紋を避けるため、清潔で糸くずの出ない手袋やピンセットを使用することをお勧めします。湿気のない、温度の安定した条件下で、できれば密閉容器かデシケータに入れて保管する。熱衝撃の原因となるような急激な温度変化は避け、長期間にわたって基板の完全性を維持するために振動の少ない環境を確保してください。
Q3: PMN-PT結晶基板(111)10x10x1 mm 30-34 mol%には、どのような品質規格や認証が適用されますか?
A3: 製造業者は、一貫した製品性能、トレーサビリティ、綿密な工程管理を保証するため、一般的にISO 9001品質管理システムを遵守しています。 PMN-PT結晶基板は、寸法精度、結晶方位の一貫性、表面品質について厳しい検査を受けることがよくあります。多くの地域で、生産者はRoHSまたはREACHガイドラインにも適合しており、環境に配慮した生産へのコミットメントを反映しています。これらの基準は、商業用および産業用アプリケーションにおいて、再現可能な基板性能、信頼性、および顧客からの信頼性の向上を保証するのに役立ちます。
関連情報
1.材料特性と利点
高い圧電係数はPMN-PT結晶基板(111) 10x10x1 mm 30-34 mol%の特徴であり、機械的エネルギーを電気信号に効率よく変換し、またその逆も可能です。この高い電気機械活性は、主にペロブスカイト構造によるもので、安定した性能を発揮するために(111)方位に注意深く配列されている。さらに、30~34mol%の組成は相安定性を高め、基板がさまざまな動作条件にわたって卓越した特性を維持することを保証します。
優れた誘電特性は、これらのPMN-PT基板を圧電用途に使用される従来の材料とさらに区別します。その高い誘電率は、回路設計の柔軟性を高め、高度なデバイスの信号忠実度を向上させながら消費電力を削減します。さらに、均一な結晶格子と正確に制御された1 mmの厚さにより、卓越したレベルの精度が要求されるコンポーネント・アセンブリへの統合が容易になります。
2.先端産業への応用
最先端のセンサー技術では、高感度と堅牢な性能を併せ持つPMN-PT水晶基板がよく利用されています。医療用画像処理システムでは、この基板が超音波プローブの鮮明度と分解能を向上させ、医療従事者が微妙な組織の違いを検出できるよう支援します。10x10mmの正確な寸法は、コンパクトなセンシング・デバイスへの組み込みを容易にし、30~34mol%の組成は、過剰なエネルギーを必要とすることなく、信頼性の高い信号伝達をサポートする。
この水晶基板から開発されたアクチュエータは、極めて微細なモーションコントロールが可能で、ロボット工学、マイクロ位置決め装置、エネルギー効率の高い製造システムなどのイノベーションをサポートします。(111)結晶方位固有の利点を活用することで、エンジニアは直感的で高性能なソリューションを設計し、次世代のタッチスクリーンやインタラクティブ・デバイスを実現することができます。
