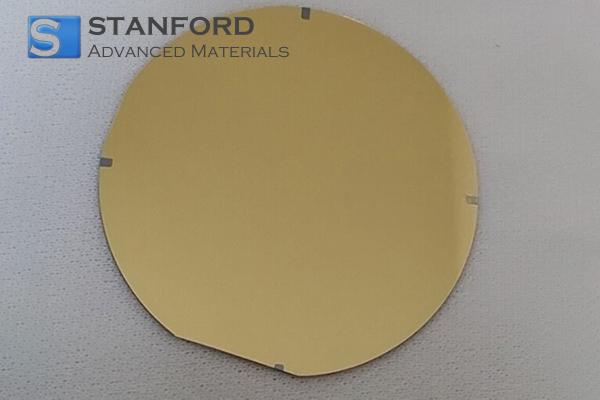

金径50nmシリコンウエハ4インチ x 525μm厚 説明
このシリコンウェーハは、厚さ525μmの4インチウェーハ上に50nmの金層を蒸着しています。厚さと直径は標準的な半導体製造仕様に適合しており、一般的な処理装置との互換性を保証します。不活性金層は、効果的な導電性インターフェイスとして、またデバイス製造中の酸化に対するバリアとして機能します。
直径50nm金付きシリコンウェーハ4インチ x 525μm厚 アプリケーション
エレクトロニクスおよび半導体
- マイクロエレクトロニクス回路のメタライゼーションとして使用され、均一な金被膜を利用して信号伝導を改善する。
- 集積回路製造の基板として使用し、制御された成膜により接触抵抗を低減する。
センサーとオプトエレクトロニクス
- センサーアレイの導電層として、金層の不活性な性質を利用して酸化を最小限に抑える。
- 均一な膜厚プロファイルで安定した電気インターフェイスを確保するため、光検出器モジュールに採用。
直径50nmの金付きシリコンウェハー。4インチ×525μm厚 パッケージング
ウェハは、衝撃を吸収し、機械的損傷を防止するために発泡クッションを備えた帯電防止容器に梱包されます。金表面を保護するために、湿気バリアとコンタミネーションコントロールがパッケージに組み込まれています。容器は温度変動を避け、管理された保管条件用に設計されています。ご要望に応じて、断熱材や特定のラベルを含むカスタム包装オプションもご利用いただけます。
よくある質問
Q1: 金蒸着プロセスは、半導体製造におけるウェハーの性能にどのような影響を与えますか?
A1: 物理蒸着技術により、均一な50nmの金被膜を形成し、安定した導電性と表面パッシベーションを実現します。膜厚を正確に制御することで、コンタミネーションや表面の凹凸を最小限に抑えることができ、その後のフォトリソグラフィーやエッチング工程に不可欠です。
Q2: ウェハー表面の完全性を維持するために、どのような保管条件が推奨されますか?
A2: ウェハーは、安定した温度と低湿度の管理された環境で保管する必要があります。帯電防止で湿度保護されたパッケージは、微粒子汚染や化学物質への曝露を制限し、金層が無傷のまま長期間機能することを保証します。
Q3: 特定の製造要件に合わせて、ウェハーサイズや金属厚の変更に対応できますか?
A3: 寸法や金属厚を調整するためのカスタマイズ・オプションが利用可能です。テクニカルサポートでは、成膜プロセスの完全性を維持しながら、標準的な半導体プロセスの公差に合わせるための実現可能な修正についてアドバイスいたします。
追加情報
シリコンウェーハは、集積回路製造に不可欠な基板です。表面処理や制御された導電膜の成膜など、ウェハー製造の精度は、デバイスの歩留まりと性能に直接影響します。蒸着パラメータを詳細に制御することで、メタライゼーション層が効果的なボンディングと低接触抵抗を確実にサポートします。
金によるメタライゼーションは、その化学的不活性と優れた導電性により、半導体製造において広く採用されている。これらのコーティングに使用される薄膜蒸着プロセスは、粒子汚染を低減し、均一な積層を達成するために最適化されています。この制御されたアプローチは、その後の製造工程における一貫した性能を支え、長期間の使用におけるデバイスの安定性の向上に貢献します。
