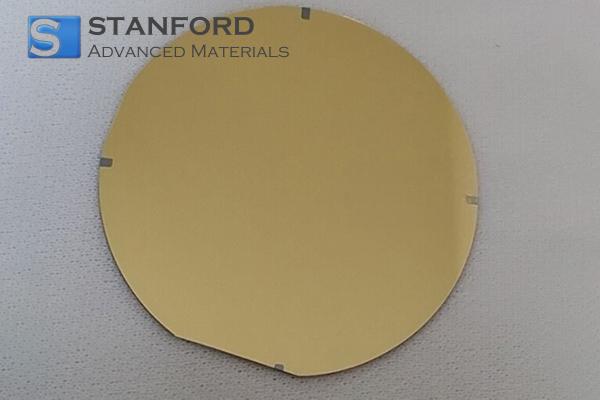

金径100nmシリコンウエハ2インチ x 525μm厚 説明
本製品は、スパッタリングにより100nmの金層を均一にコーティングした結晶シリコンウェハーです。直径2インチ、厚さ525μmは、標準的な半導体工具に適合し、既存の加工装置との互換性を提供します。金層は電気伝導性を向上させるとともに、化学的不活性を提供する。その制御された蒸着は、膜応力と表面異常を最小限に抑え、高度なマイクロエレクトロニクスとセンサーデバイス製造のための正確な性能を保証します。
シリコンウエハーに100 nmの金を蒸着。2インチ x 525μm厚 アプリケーション
エレクトロニクスおよび半導体製造
- 金の不活性特性を利用して安定した電気接点を実現するため、集積回路の導電層として使用。
- シリコン基板上の均一な析出を利用して低抵抗経路を確保するために、センサー・デバイスに適用される。
工業用微細加工
- MEMSデバイスの基板として使用され、標準的なウェハー寸法を利用することで寸法の安定性と一貫性を維持します。
- シグナル・インテグリティを向上させるために精密な金層間膜を必要とするプロトタイプを開発する研究現場でよく使用されます。
シリコンウエハー、金径100nm。2インチ x 525μm厚 梱包
ウェハーは、機械的損傷や静電気放電を防ぐため、クッション性のある帯電防止容器に個別に梱包されています。 防湿ポリエチレンで密封され、特注の発泡インサートで支えられています。温度管理された低湿度環境での保管が推奨され、汚染や酸化を最小限に抑えます。包装は、特定の取り扱い要件に合わせて、ラベル付けや区分けを追加してカスタマイズすることができます。
よくある質問
Q1: 100 nmの金層の均一性を保証するために、どのような検査方法が用いられますか?
A1: 表面均一性は、走査型電子顕微鏡(SEM)と原子間力顕微鏡(AFM)を用いて検証されます。これらの技術により、膜厚の偏差や微細構造の欠陥が検出され、蒸着プロセスが精密なエンジニアリング公差に適合していることが保証されます。
Q2: 525μmの膜厚は、プロセス中のウェハー性能にどのような影響を与えますか?
A2: 525μmの厚みは機械的安定性をもたらし、熱サイクル中の反りを最小限に抑え、標準的なウェハー処理装置との互換性を可能にします。この寸法は、その後の微細加工工程における構造的完全性の維持に役立ちます。
Q3: 金コートシリコンウェハーに推奨される特定の取り扱い手順はありますか?
A3: はい、クリーンな環境で帯電防止ツールを使用してウェハーを取り扱うことをお勧めします。直接の接触を最小限に抑えることで、パーティクルの汚染や表面の損傷を防ぐことができます。
追加情報
シリコンウェーハは、その特徴的な材料特性と幅広い成膜プロセスへの適合性により、半導体技術の基盤部品となっています。厚さを精密に制御した金層の統合は、マイクロエレクトロニクスデバイスの相互接続性能を高めるために不可欠な、有益な電気的および表面的特性を付加する。
シリコンと金属薄膜間の材料相互作用を理解することは、先端デバイスの開発において鍵となる。熱膨張、接着特性、成膜品質の相互作用は、電子部品やセンサー・アレイの長期信頼性を左右する重要な要素である。
