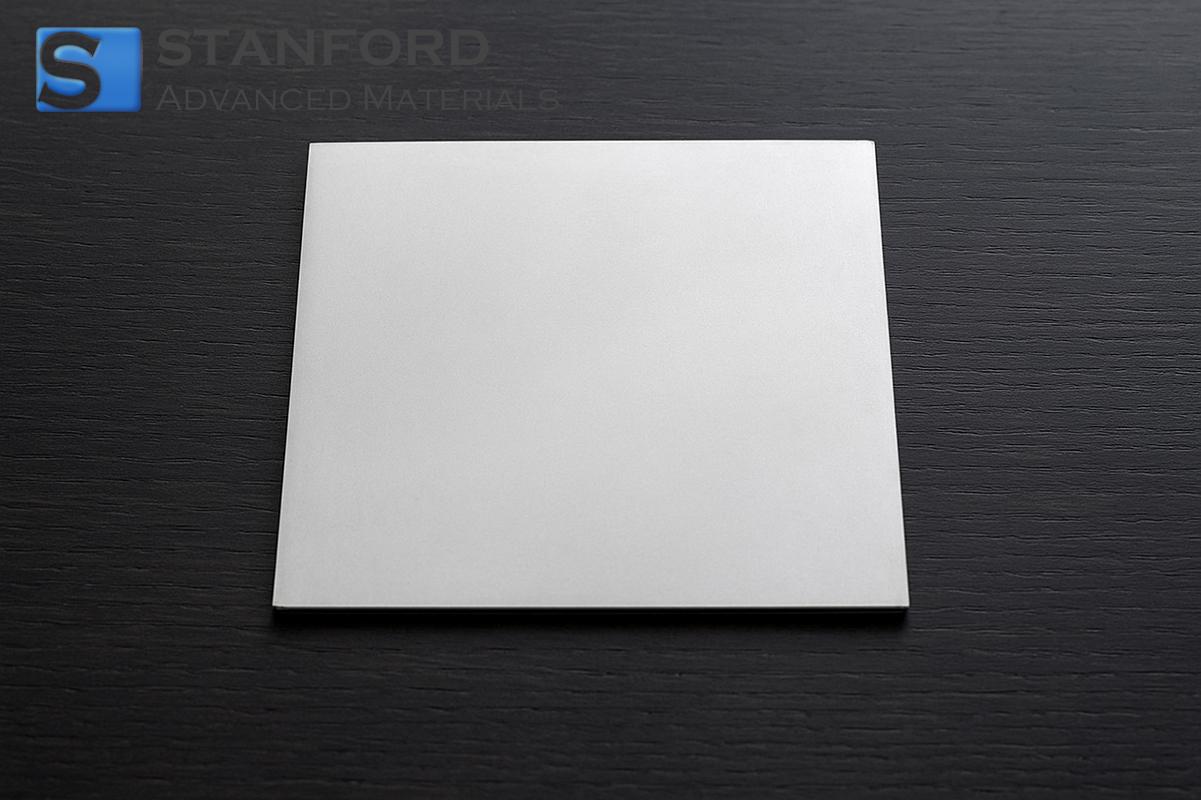

銀単結晶基板 銀単結晶基板(100)、10x10x0.5 mm、SSP 説明
この基板は、(100)方位が定義された銀単結晶で、サイズは10mm x 10mm、厚さは0.5mmです。この基板は、結晶格子が明確に定義されていることが最も重要である材料特性評価や半導体製造の用途向けに設計されています。この基板は、X線回折と原子間力顕微鏡による評価により、最小限の欠陥密度と均一な表面が保証されており、校正や先端材料研究に適しています。
銀単結晶基板 Ag結晶基板(100)、10x10x0.5 mm、SSP用途
エレクトロニクス
- マイクロエレクトロニクスデバイスのプラットフォームとして使用し、結晶方位を制御してエピタキシャル成長を向上させることで、均一な薄膜蒸着を実現する。
- 単結晶構造を利用して安定した導電特性を得るため、センサー部品のベースとして使用。
工業用
- 回路アセンブリ内の熱管理システムの要素として使用され、銀固有の熱伝導性を利用して効果的な熱放散を促進します。
- 精密計測機器に使用され、基板の安定した寸法特性を利用して正確な校正を行います。
銀単結晶基板 Ag結晶基板(100)、10x10x0.5 mm、SSP梱包
基板は、機械的ストレスや汚染から保護するため、発泡クッション付きの帯電防止キャリアに梱包され、防湿容器に密封されています。微細構造の完全性を保つため、温度管理された低湿度条件下で保管されます。ご要望に応じて、コンパートメント化された包装や特定のラベル付けなど、追加のカスタマイズも可能で、輸送や保管中の適切な取り扱いを保証します。
よくある質問
Q1: 結晶方位はどのように確認されますか?
A1: 基板はX線回折分析を受け、格子定数の定量的測定により(100)方位を検証します。この方法により、結晶構造が研究・製造プロセスへの統合に必要な仕様を満たしていることが確認されます。
Q2: この基板はどのような保管条件が推奨されますか?
A2: 低湿度で安定した温度の管理された環境での保管を推奨します。これらの条件は、汚染を最小限に抑え、湿気による表面変化を防止し、基板の明確な結晶構造を維持します。
Q3: この基板は、標準的な半導体プロセス装置に組み込むことができますか?
A3:はい、10x10mm、厚さ0.5mmの寸法は、一般的なウェハーハンドリングシステムに適しています。この基板の均一な表面と制御された結晶方位は、半導体製造に使用される既存の蒸着およびエッチングプロセスとの互換性を容易にします。
追加情報
銀単結晶基板は、結晶挙動や表面現象を研究するための理想的なプラットフォームを提供することで、材料科学研究において重要な役割を果たしています。その明確な配向は、電気的および熱的特性の異方性が重要な用途に不可欠です。回折技術を用いた詳細な構造評価は、導電性金属における結晶ダイナミクスの理解を深める。
材料工学の広い文脈では、このような基板は実験セットアップの正確な較正を可能にし、微細加工技術の進歩に貢献する。原子間力顕微鏡や電子顕微鏡などの高度な測定ツールとの統合は、次世代電子デバイスやセンサーシステムの開発と最適化をサポートします。
仕様
|
仕様
|
詳細
|
|
材質
|
シルバー
|
|
純度
|
≥99.999%
|
|
方向
|
<100>
|
|
寸法
|
10x10x0.5 mm
|
|
表面仕上げ
|
片面光学研磨
|
*上記製品情報は理論値であり、参考値です。実際の仕様とは異なる場合があります。
