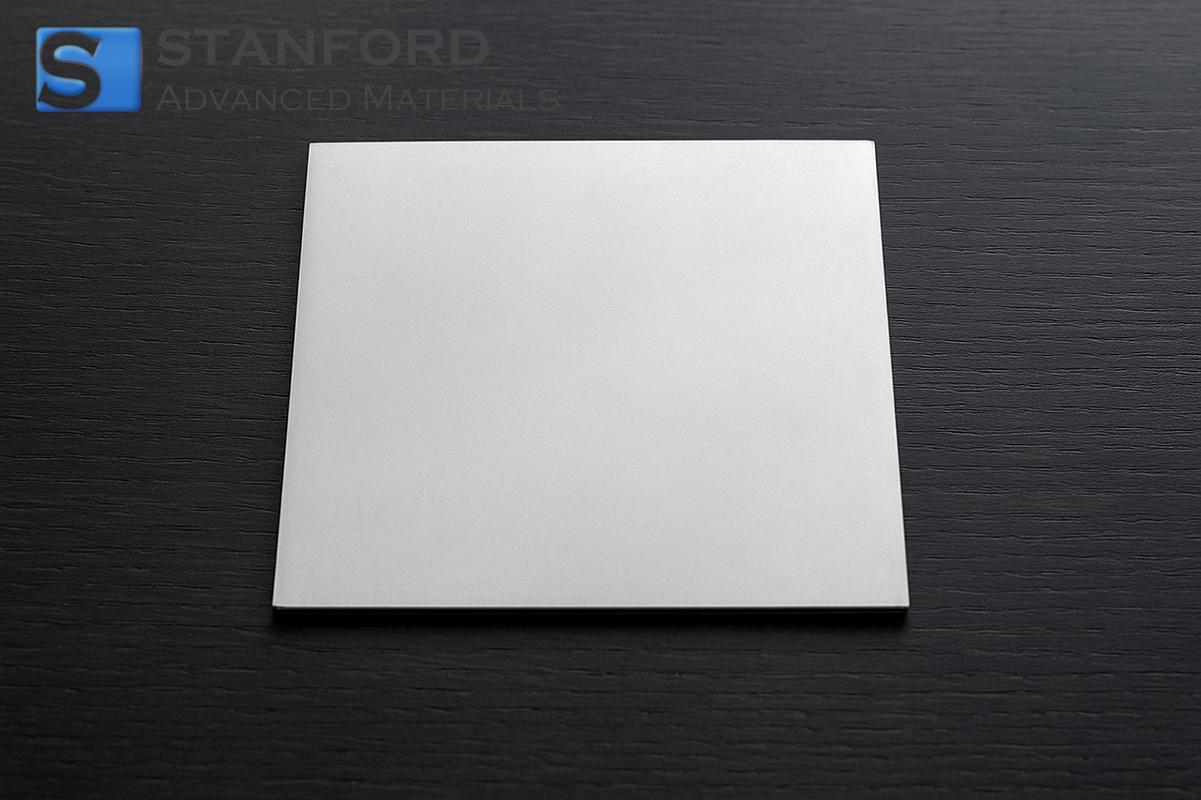

銀単結晶基板 銀結晶基板(111)、10x10x0.5 mm、SSP 商品概要
本製品は、結晶方位が(111)である銀単結晶基板です。その単結晶構造は、均一な格子定数と最小の粒界を保証し、半導体や表面科学のアプリケーションにおいて再現性のある実験結果を得るために重要です。この基板の平坦な表面と制御された寸法は、蒸着やコーティングプロセスへの統合を容易にし、標準的な処理装置との互換性を保証します。
銀単結晶基板 Ag結晶基板(111)、10x10x0.5 mm、SSP用途
エレクトロニクス
- (111)配向を利用して高品質の結晶配向を達成するために、薄膜蒸着システムのベースとして使用されます。
- 半導体デバイス製造の支持基板として使用することで、表面の平坦性を維持し、デバイスの性能を向上させます。
ヘルスケア
- 汚染を最小限に抑え、正確な生物学的検出をサポートする化学的に不活性な表面を提供するバイオセンサーデバイスのコンポーネントとして使用されます。
- 均一な電気特性と滑らかな界面が信号ノイズを低減するラボオンチップシステムに採用されています。
工業用
- 一貫した結晶構造により表面特性の正確な測定を保証するため、計測機器の校正標準として使用されます。
- 環境センサーに応用され、その均一性は、変動する条件下で安定した性能を達成するのに役立ちます。
銀単結晶基板 Ag結晶基板(111)、10x10x0.5 mm、SSP包装
銀単結晶基板は、機械的衝撃や汚染から保護するため、静電気防止袋に個別に包装され、発泡裏地付き容器に緩衝材を詰めています。包装は、表面の劣化を防ぐため、乾燥した温度管理された環境を維持します。その他のオプションとして、特定の保管および取り扱い要件を満たすための真空シールやカスタマイズされたラベリングがあります。
よくある質問
Q1: 銀単結晶基板にはどのような取り扱い上の注意が必要ですか?
A1: 基板の表面汚染を避けるため、粉末を含まない清潔な手袋を着用し、ピンセットを使用してください。静電気防止包装は、保管中や輸送中の帯電や物理的損傷のリスクをさらに低減します。
Q2: (111)結晶方位はどのように確認されますか?
A2: 結晶方位は、X線回折分析と電子顕微鏡を使って確認されます。これらの方法は、結晶格子が均一であることを保証するものであり、精密な基板特性を必要とする用途には非常に重要です。
Q3: 基板は標準的な蒸着装置と統合できますか?
A3: はい、10x10x0.5mmの寸法と平坦な表面形状は、一般的な蒸着装置や薄膜処理装置と互換性があり、既存の製造プロトコルに簡単に統合できます。
追加情報
銀結晶基板は、金属表面や薄膜蒸着に関わる研究において重要な役割を果たしています。その単結晶の性質は、均一な格子構造を保証し、再現性が重要な実験に不可欠です。銀の使用は電気伝導性を高め、繊細なプロセスに化学的に不活性な背景を提供する。
材料科学では、(111)のような結晶方位を理解することは、半導体プロセスやセンサー技術への応用に不可欠である。このような基板は、表面特性をデバイス性能と相関させることを目的とした研究においてしばしば採用され、学術研究と産業開発の両方において不可欠なものとなっている。
仕様
|
仕様
|
詳細
|
|
材質
|
シルバー
|
|
純度
|
≥99.999%
|
|
方向
|
<111>
|
|
寸法
|
10x10x0.5 mm
|
|
表面仕上げ
|
片面光学研磨
|
*上記製品情報は理論値であり、参考値です。実際の仕様とは異なる場合があります。
