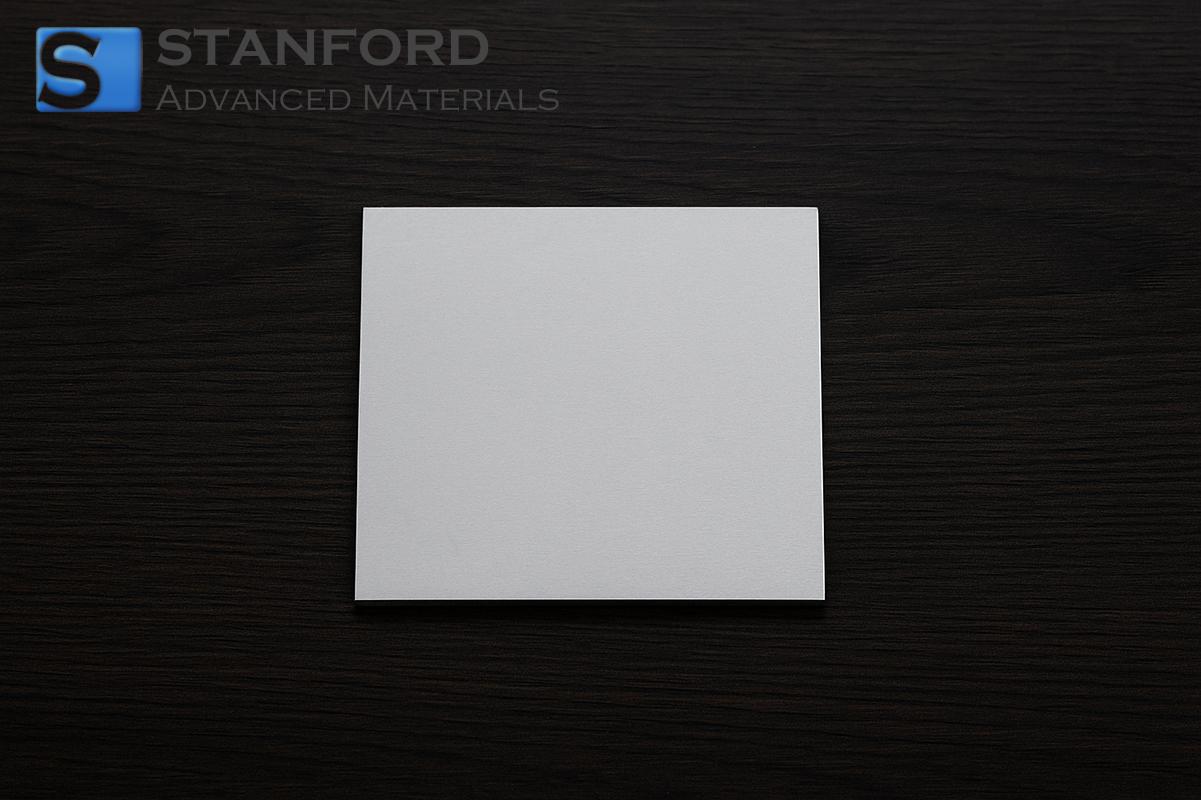

アルミニウム単結晶基板(100)、10x10x1 mm、SSPの説明
アルミニウム単結晶基板(100), 10x10x1 mm, SSPは、格子方位を厳密に制御して製造され、表面全体にわたって(100)結晶学的平面を保証します。10x10x1mmの寸法は、材料研究における標準的な装置との統合をサポートします。その単結晶構造は粒界干渉を最小限に抑え、実験セットアップの精度を向上させる。基板はSEM検査と高度なアニール工程を経て、欠陥レベルを管理し、均一性を確保しています。
アルミニウム単結晶基板(100)、10x10x1 mm、SSP用途
エレクトロニクス
- 均一な結晶方位を利用して一貫した電子輸送を実現するため、半導体デバイスのプロトタイピングのプラットフォームとして使用されます。
- 微小電気機械システム(MEMS)の基板として使用され、その単結晶の性質により、正確な集積を促進し、寄生干渉を低減します。
産業および研究
- 材料科学の研究において、合金化挙動を評価するためのテストベッドとして使用され、その欠陥の少ない構造を利用して再現性の高い実験条件を実現している。
- 測定機器の校正標準として、安定した均一な界面を提供し、測定精度を高めます。
アルミニウム単結晶基板(100)、10x10x1 mm、SSP梱包
基板は、機械的損傷や汚染を防ぐため、特注設計の帯電防止発泡裏地付き容器に梱包されています。輸送および保管中も表面の完全性を保つため、防湿パウチに密封されています。推奨される保管場所は、清潔で温度管理された環境です。ラベル付きコンパートメントや衝撃吸収インサートを含むカスタムパッケージングソリューションは、特定の取り扱い要件を満たすために、ご要望に応じてご利用いただけます。
よくある質問
Q1: 基板の結晶方位を保証するために、どのような対策がとられていますか?
A1: SAMでは、アニールと加工の段階で高解像度の走査型電子顕微鏡(SEM)を使用し、(100)方位を確認しています。この方法によって、偏差が最小限に抑えられ、再現性のある結果を得るために不可欠な基板の均一な単結晶構造が維持されます。
Q2: 基板のサイズは、研究機器との統合にどのように役立ちますか?
A2: 10x10x1 mmの寸法は、標準的な実験装置や半導体装置の設計に適合しているため、実験セットアップやテストチャンバーへのシームレスな統合が容易です。この標準化は、精密測定時の互換性の問題を軽減するのに役立ちます。
Q3: 表面仕上げや追加加工など、基板のカスタマイズは可能ですか?
A3: 表面研磨や熱処理などのカスタマイズが可能です。これらの加工は、基板の構造的完全性と結晶性が維持されるように、制御された条件下で行われます。
追加情報
アルミニウム単結晶基板は、実験検証用の一貫した欠陥のない表面を提供するため、材料科学研究において非常に重要です。結晶方位が制御されているため、電子特性や薄膜堆積の研究に役立ちます。研究施設では、このような基板を、先端半導体技術における次のステップの統合プロセスの開発およびテストに利用することが多い。
製造工程では、欠陥の発生を抑えるため、厳格な品質検査とアニール・パラメーターの精密な制御が重視される。このアプローチは、研究室での高い再現性をサポートするだけでなく、先端材料研究におけるアルミニウム固有の特性の理解にも貢献します。
仕様
|
仕様
|
詳細
|
|
材質
|
アルミニウム
|
|
純度
|
≥99.99%
|
|
成長方法
|
ブリッジマン
|
|
配向性
|
<100>
|
|
寸法
|
10x10x1 mm
|
|
表面仕上げ
|
片面光学研磨
|
*上記製品情報は理論値であり、参考値です。実際の仕様とは異なる場合があります。
