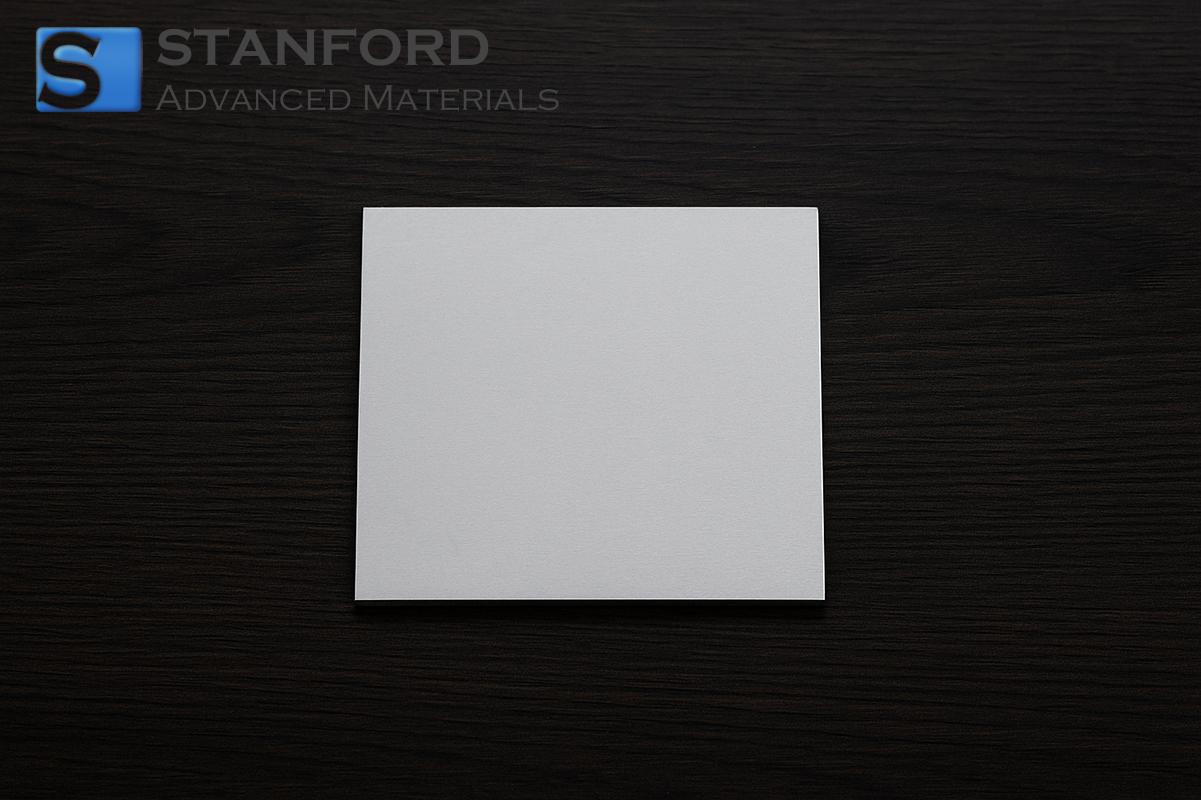

アルミニウム単結晶基板(110)、10x10x1 mm、SSPの説明
アルミニウム単結晶基板(110)、10x10x1 mm、SSPは、結晶方位が(110)に定義され、寸法が10 mm x 10 mm x 1 mmの単結晶アルミニウムウェハーです。その均一な構造は、粒界の不規則性と欠陥密度を最小限に抑えます。この基板は、実験デバイスの作製と表面分析をサポートし、エピタキシャル成長と材料修飾研究のための安定したプラットフォームを提供します。
アルミニウム単結晶基板(110)、10x10x1 mm、SSP用途
1.エレクトロニクス用途
- 均一な結晶性を活かして安定した成膜を実現するため、半導体組立のキャリア基板として使用される。
- 集積回路の導電性ベースとして使用され、結晶粒の配向を制御することで安定した電気的挙動を実現します。
2.産業用途
- 均質な構造を利用して表面改質を評価するため、材料特性評価システムのテストサンプルとして使用。
- 熱管理研究のセットアップに使用され、定義された寸法と組成に固有の熱伝達特性を評価する。
アルミニウム単結晶基板(110)、10x10x1 mm、SSP梱包
基板は、機械的衝撃と汚染を最小限に抑えるため、個別に帯電防止袋に封入され、発泡成形品で緩衝されています。表面の完全性と結晶学的特性を維持するため、温度調節された低湿度コンパートメントに保管されます。傷防止ライナーと密封容器が輸送中の製品をさらに保護します。パッケージングオプションは、バッチ処理用に特定のラベルやコンパートメントの配置でカスタマイズすることができます。
よくある質問
Q1: (110)方位は蒸着プロセスにどのような影響を与えますか?
A1: (110)方位は、エピタキシャル層の成長を制御するのに役立つ特定の結晶学的平面を提供します。この定義された平面は、蒸着中のアライメントを簡素化し、研究および製造アプリケーションにおける均一な膜開発を保証します。
Q2: 製造工程では、どのような品質管理が行われていますか?
A2: 製造工程では、いくつかの段階で電子顕微鏡と格子の均一性評価を取り入れています。これらの評価によって欠陥を特定し、最小限に抑えることで、基板が学術的および工業的研究のための詳細な要件を満たすようにしています。
Q3: 推奨される保管条件を教えてください。
A3: 基板は、低湿度、温度管理された環境で、静電気防止とクッション性のある梱包材とともに保管する必要があります。このような条件は、その後の加工工程に重要な、表面の完全性と明確な結晶方位の維持に役立ちます。
追加情報
このアルミニウム・ウェハーのような単結晶基板は、材料科学研究、特に薄膜蒸着や表面工学の研究において、極めて重要な役割を果たしています。その均質な結晶構造は、材料界面の詳細な検討を可能にし、層状デバイス構造の開発を促進する。
学術研究と工業的プロトタイピングの両方において、単結晶基板の特性を理解することは不可欠である。イメージングと分析技術の進歩は、マイクロスケールでの材料挙動を正確にモデル化し、操作する能力を向上させ、これらの基板の用途を拡大し続けている。
仕様
|
仕様
|
詳細
|
|
材質
|
アルミニウム
|
|
純度
|
≥99.99%
|
|
成長方法
|
ブリッジマン
|
|
配向
|
<110>
|
|
寸法
|
10x10x1 mm
|
|
表面仕上げ
|
片面光学研磨
|
*上記製品情報は理論値であり、参考値です。実際の仕様とは異なる場合があります。
