アルミニウム単結晶基板(111)、10x10x1 mm、SSP 説明

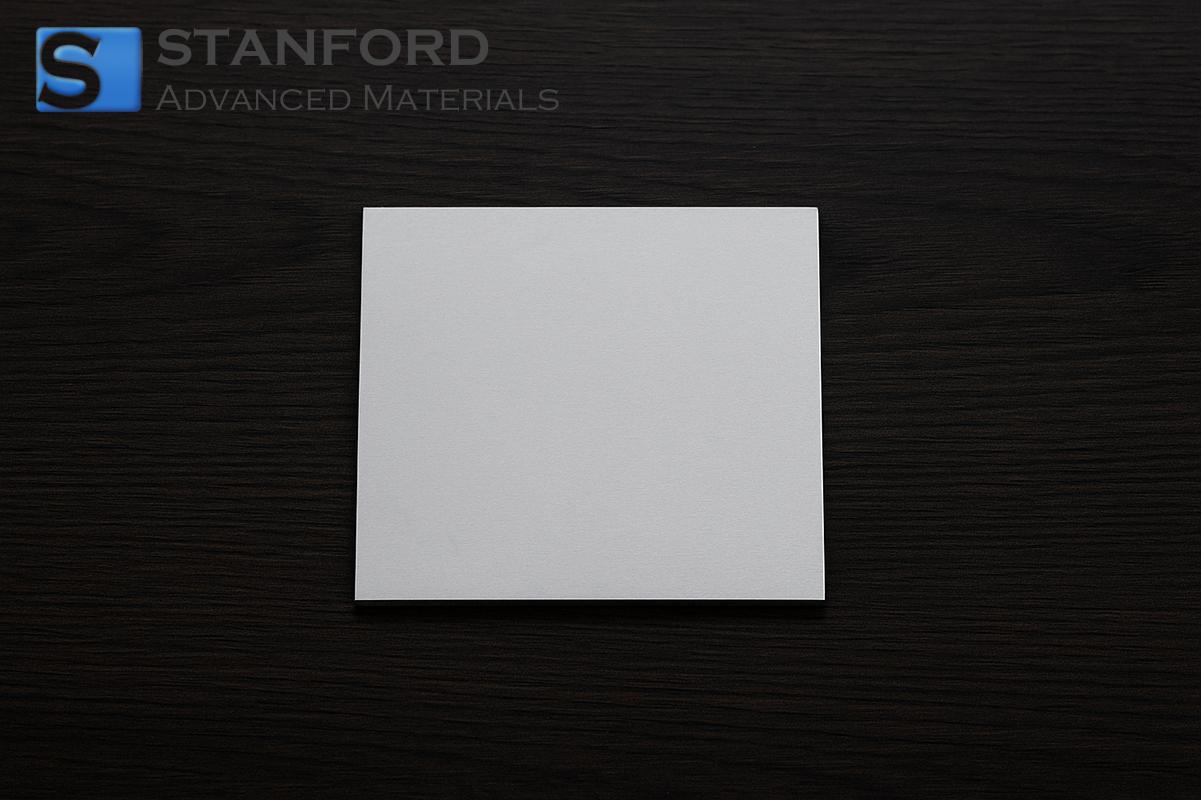

この基板は(111)方位のアルミニウム単結晶から作られており、サイズは10x10x1 mmです。構造的に均一であるため欠陥が少なく、実験セットアップにおいて高精度のアライメントが可能です。結晶方位が制御されているため、半導体製造や材料研究における分析が向上し、信頼性の高い空間的一貫性と最小限の結晶粒界の影響を必要とする研究に理想的なプラットフォームを提供します。
アルミニウム単結晶基板(111)、10x10x1 mm、SSP用途
1.エレクトロニクスおよび半導体試験
- 半導体プロセスにおいて、欠陥の少ない結晶構造を利用して均一な層成膜を達成するための基準基板として使用。
- 電子顕微鏡の校正標準として使用され、画像精度を向上させるための一貫した背景を提供します。
2.材料研究と特性評価
- X線回折や電子線回折の研究において、その正確な配向性から詳細な結晶学的データを抽出するための試料として使用される。
- 結晶成長ダイナミクスの研究において、構造のばらつきを最小限に抑えて相安定性を評価するためによく使用される。
アルミニウム単結晶基板(111)、10x10x1 mm、SSP梱包
基板は、コンタミネーションのリスクを低減するため、防湿シール付きの帯電防止発泡裏地付き容器に固定されています。クリーンルーム環境での保管用に設計されており、微粒子の侵入を最小限に抑えます。特殊な取り扱いや輸送の要件に対応するため、保護ラップや個別のラベリングなど、追加のカスタムパッケージングオプションもご利用いただけます。
よくある質問
Q1: 単結晶構造は、精密用途における基板性能にどのような影響を与えますか?
A1: 単結晶構造は結晶粒界をなくし、デバイスの挙動を変化させる欠陥部位を減らします。この均一性は、高精度プロセスアプリケーションをサポートし、研究および半導体製造における一貫性を保証します。
Q2:この基板では、どのような品質管理が行われていますか?
A2: 品質管理には、結晶方位を確認するX線回折と表面の均一性を評価する光学顕微鏡が含まれます。これらの分析により、基板が高解像度アプリケーションに必要な厳しい技術基準を満たしていることを確認しています。
Q3: 特定の実験用に基板の寸法を変更するオプションはありますか?
A3: はい、サイズと厚さのカスタマイズが可能です。調整は、実験要件に合わせ、結晶品質を確実に維持するために、徹底的なプロセスバリデーションの後に行われます。
追加情報
単結晶構造のアルミニウム基板は、先端材料研究においてますます重要になってきています。その均一性と最小化された欠陥密度により、研究者は電子的および結晶学的特性を正確に分析することができます。厳密な品質管理と特殊な製造技術により、これらの基板はアルミニウム本来の特性をより深く理解することを可能にします。この知識は、半導体および材料科学研究の進歩に貢献する実験手法の開発に役立ちます。
仕様
|
仕様
|
詳細
|
|
材質
|
アルミニウム
|
|
純度
|
≥99.99%
|
|
成長方法
|
ブリッジマン
|
|
配向
|
<111>
|
|
寸法
|
10x10x1 mm
|
|
表面仕上げ
|
片面光学研磨
|
*上記製品情報は理論値であり、参考値です。実際の仕様とは異なる場合があります。
