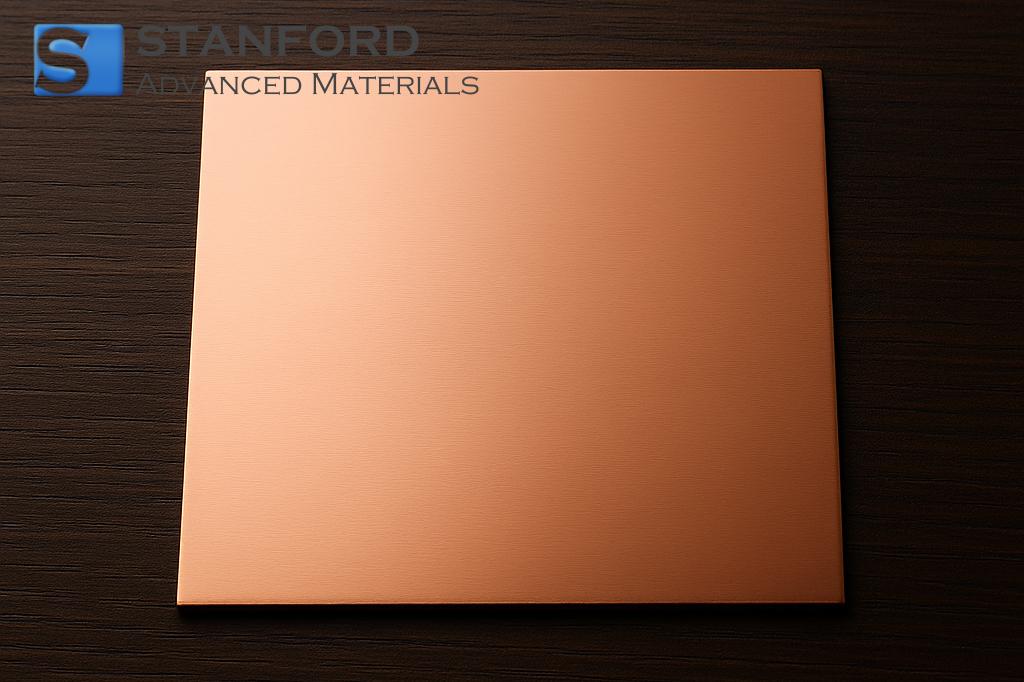

銅単結晶基板 Cu基板(100)、10x10x0.5 mm、SSP 説明
本製品は単結晶(100)配向の高純度銅基板で、寸法は10mm x 10mm、厚さは0.5mmです。 正確な寸法により、標準的な半導体製造プロセスとの互換性が容易になります。単結晶のため結晶粒界が少なく、導電性と構造の均一性が向上しています。品質管理には、X線回折による結晶学的評価が含まれ、技術仕様の厳格な遵守を保証します。
銅単結晶基板 Cu基板(100)、10x10x0.5 mm、SSP用途
エレクトロニクスおよび半導体研究
- マイクロエレクトロニクスデバイスのプロトタイピングの基板として 使用し、その単結晶構造を利用して均一な電気的挙動を実現する。
- 薄膜蒸着研究のテストプラットフォームとして 使用し、欠陥を最小限に抑えた表面により膜の密着性を高める。
工業材料試験
- 銅固有の熱特性を利用し、産業用熱管理システムの熱伝導性評価のサンプルとして 使用。
- 金属膜の機械的応力試験で 使用され、基板の正確な寸法を利用して、荷重下での材料の挙動を研究します。
銅単結晶基板 Cu基板(100)、10x10x0.5 mm、SSP包装
銅単結晶基板は、帯電防止パウチに個別に梱包され、発泡スチロールで裏打ちされた硬質容器に固定されます。基板は、温度管理された清潔で乾燥した環境で保管することを推奨します。コンパートメント化されたホルダーや湿気バリア層を含むカスタムパッケージングオプションは、ご要望に応じてご利用いただけます。
よくある質問
Q1: 結晶方位はどのようにして確認するのですか?
A1:(100)方位を確認するために、バッチごとにX線回折分析を行っています。この方法により、結晶構造の完全性を確認し、基板が電子用途の厳しい科学的要件を満たしていることを保証します。
Q2: 使用上の注意点はありますか?
A2:基板の表面汚染を防ぐため、パウダーフリーの清潔な手袋で取り扱う必要があります。結晶表面の原始的な状態を維持するため、集積化の際には非接触工具を使用することをお勧めします。
Q3: この基板は薄膜蒸着研究に使用できますか?
A3:はい、この基板は寸法が明確で欠陥密度が低いため、薄膜蒸着に適しており、研究用途において膜特性や均一性の正確な分析が可能です。
追加情報
銅単結晶基板は、材料科学研究、特に高い電気伝導性と最小限の欠陥干渉を必要とする分野において、重要な役割を果たします。その単結晶の性質は、予測可能な電子移動度に寄与し、正確な材料挙動を研究する実験では不可欠です。
結晶成長技術の進歩は、高度に制御された配向と純度を持つ基板の製造を可能にした。研究者は、表面現象、界面ダイナミクスの研究、および次世代デバイス製造における先端材料の統合に、これらの基板を利用している。
