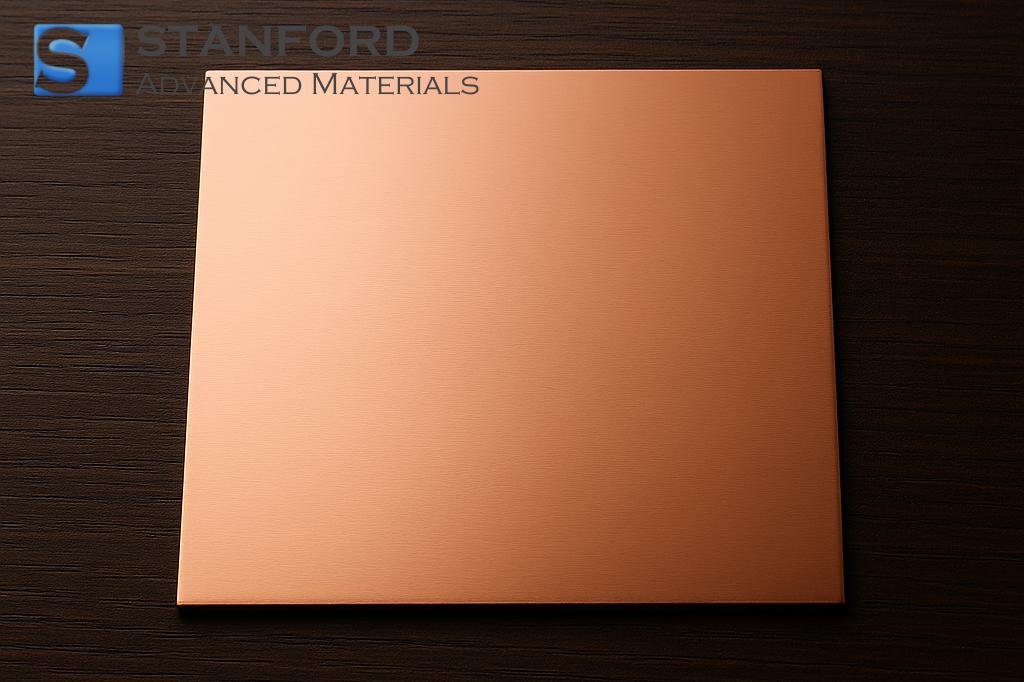

銅単結晶基板 Cu基板(100)、5x5x1 mm、SSP 説明
正確な(100)結晶方位で製造されたこの銅単結晶基板は、寸法が5x5x1mmです。その均一な結晶構造は、最小限の結晶粒界と電子散乱の低減に依存する高分解能アプリケーションをサポートします。この基板は、熱履歴がよく制御されており、欠陥が少ないため、材料の完全性を維持することが重要な環境での性能が向上しています。 測定値は、高度な回折法と表面特性評価法によって検証されています。
銅単結晶基板 銅基板(100)、5x5x1 mm、SSP用途
エレクトロニクス
- マイクロエレクトロニクス回路アセンブリの相互接続媒体として使用され、低電子散乱特性を活用することで信号干渉を最小限に抑えます。
- 導電性と構造の均一性を高め、熱ドリフトを低減するために、高度なセンサーデバイスのベースとして使用されます。
工業用
- 大電力回路の放熱部品として使用され、結晶の均一な配列を利用して熱負荷を管理します。
- 電気的・機械的安定性を維持するため、高周波部品の精密加工工程で基板として使用される。
銅単結晶基板 Cu基板(100)、5x5x1 mm、SSP包装
銅単結晶基板は、機械的衝撃と汚染を防ぐため、帯電防止クッション付きキャリアに梱包されています。各基板は防湿パウチに密封され、温度制御された容器に保管される。包装システムには、湿度を管理するための乾燥剤層が含まれています。 材料の完全性を保護しながら、特定の保管および出荷要件を満たすために、カスタムラベルおよび区画オプションが利用可能です。
よくある質問
Q1: (100)結晶方位は、基板の性能にどのような影響を与えますか?
A1: (100)方位は、均一な電子輸送を促進し、境界散乱を最小限に抑えます。その結果、安定した導電特性と高性能電子アプリケーションに不可欠な熱挙動が向上します。
Q2: 製造中の欠陥密度はどのように制御されていますか?
A2: 製造工程では、厳格な熱アニールとX線回折分析が行われます。これらの対策は、転位や介在物の特定と低減に役立ち、材料が厳しい性能基準を満たすことを保証します。
Q3: 特殊な用途向けに基板寸法をカスタマイズできますか?
A3: 標準寸法は5x5x1mmですが、SAMでは特定の技術要件に基づいたカスタマイズを提供しています。お客様は、潜在的な修正について技術サポートにニーズを相談することをお勧めします。
追加情報
銅単結晶基板は、結晶方位の制御が電子的および熱的性能に直接影響する精密な用途に不可欠です。これらの基板は、結晶成長技術の研究をサポートし、カスタマイズされた導電特性を持つ材料の開発を可能にします。製造技術の進歩により、結晶粒界や欠陥密度の制御がさらに洗練され、高精度の研究用や工業用の様々な用途に おいて、より高い性能を発揮できるようになりました。
銅の結晶基板の研究は、半導体デバイスの製造や材料の特性評価といった、より広範な側面にも関係しています。研究者はしばしば結晶方位と物理的特性の相関関係を探求し、材料科学における実験設計や品質保証の方法論 の改善に貢献しています。
