銅単結晶基板 Cu基板 (100), Dia.10 mm x 1 mm、SSP 説明

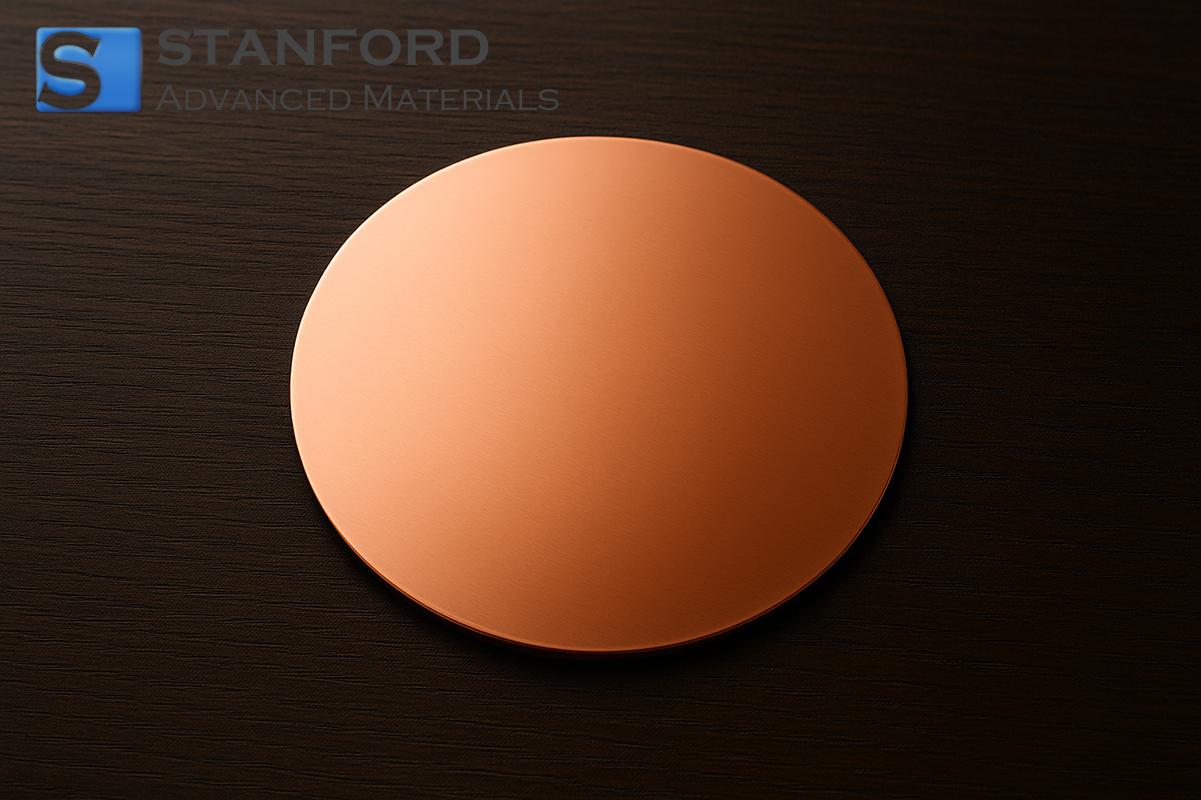

銅単結晶基板 Cu基板 (100), Dia.10 mm x 1 mm、SSPは、結晶方位が(100)の高純度銅から製造され、均一な結晶粒構造を保証します。この基板の特殊な寸法は、半導体および電子研究における標準的な処理装置との互換性を容易にします。制御された単結晶構造は、粒界干渉を最小限に抑えるのに役立ち、低不純物レベルと安定した電子特性を必要とする実験に有益です。
銅単結晶基板 Cu基板(100)、Dia.10 mm x 1 mm、SSP用途
エレクトロニクスおよび半導体研究
- 均一な結晶方位を利用して安定した電子輸送を実現するため、薄膜蒸着システムの基礎基板として使用。
- 粒界散乱を低減し、信号の明瞭性を高めるために、マイクロエレクトロニクスデバイスの集積化の基盤として応用。
工業プロセス開発
- 単結晶の均一性を利用した抵抗やエレクトロマイグレーションに関する問題に対処するため、銅配線をシミュレートするメタライゼーション研究のテンプレートとして使用。
学術および材料科学研究
- 結晶学実験において、粒界効果を研究するためのモデル材料として応用され、制御された条件下での銅の導電性挙動について明確な洞察を与えています。
銅単結晶基板 銅基板 (100), Dia.10 mm x 1 mm、SSP包装
銅単結晶基板は、静電気防止クッション付きキャリアに個別に梱包され、湿気に強い硬質容器に固定されています。酸化や汚染を防ぐため、乾燥した温度安定環境での保管を推奨する。包装デザインには、衝撃吸収材とクリーンルーム対応のシーリングが組み込まれており、微粒子への暴露を最小限に抑えます。 ラベリングや区画分けを含むカスタム包装ソリューションは、特定の研究室または工業的取り扱い要件を満たすために利用可能です。
よくある質問
Q1: 結晶方位を制御(100)することで、実験用途にどのような利点がありますか?
A1: (100)方向制御は、電子輸送の均一性を向上させ、粒界における不要な散乱を減少させます。この利点により、半導体プロセス開発や材料研究における実験結果の明瞭性と再現性が向上します。
Q2: 基板の完全性を維持するための保管条件を教えてください。
A2: 基板は、乾燥した温度安定した環境、理想的には静電気防止容器内に保管する必要があります。このような条件は酸化を防ぎ、粒子汚染を最小限に抑え、高精度研究に不可欠な単結晶の完全性を維持します。
Q3: 基板の寸法は、非標準の試験装置に適合させることができますか?
A3: 基板寸法のカスタマイズオプションについては、SAMとご相談ください。 プロセス要件を評価した上で、銅結晶構造の完全性と均一性を維持するように調整することが可能です。
追加情報
銅単結晶基板は、材料科学研究において重要な役割を果たしています。単結晶構造は結晶粒界からの干渉を最小限に抑え、銅の電子移動度や導電性を研究するためのモデルシステムを提供します。このような研究は、半導体デバイスや集積回路の進歩に欠かせないものです。
産業界や学術界においても、銅の基本的な結晶学的特性を理解することは、改良された金属化技術の開発に役立 ちます。単結晶基板を使った総合的な研究は、様々な研究領域において、プロセスの最適化や、より効果的な材料 性能評価の策定に貢献してきました。
