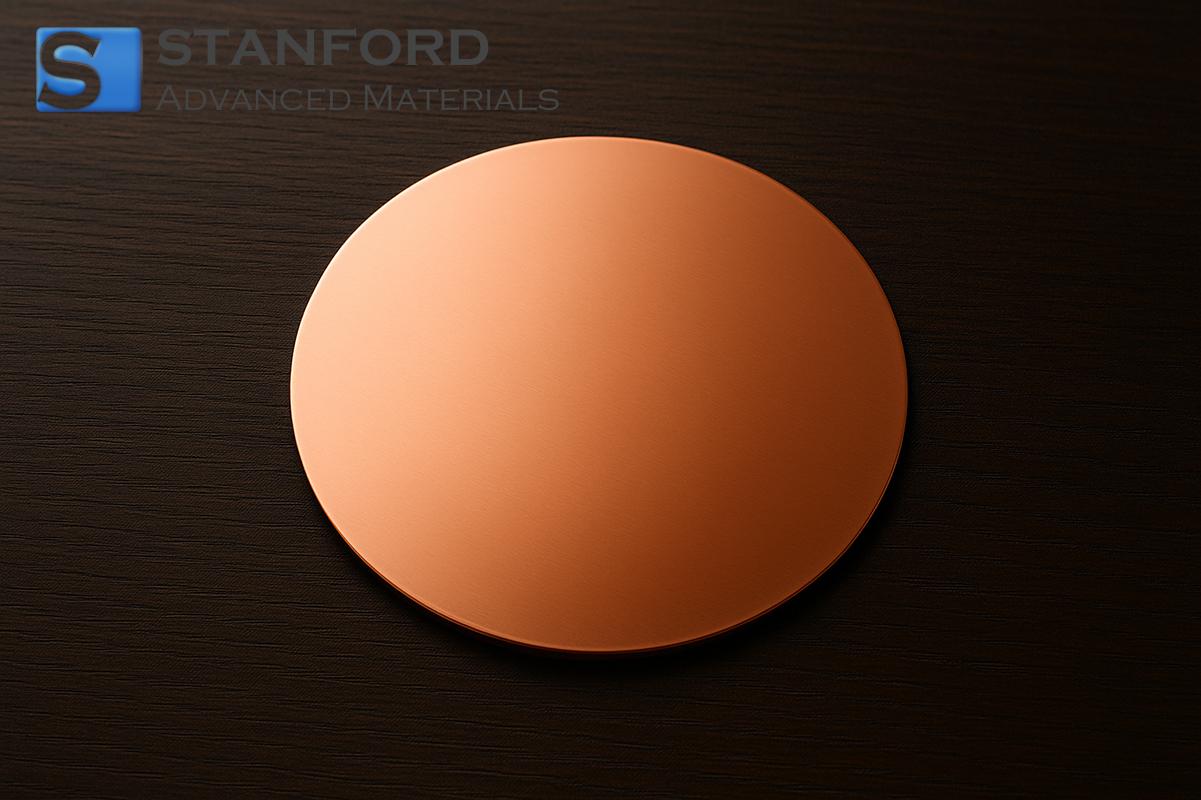

銅単結晶基板 Cu基板 (110), Dia.10 mm x 1 mm、SSP 説明
本製品は、直径10mm、厚さ1mmの(110)方位の銅基板です。その均一な結晶構造は、一般的な半導体プロセス装置や材料研究セットアップとの互換性を保証します。熱処理や光学検査を含む詳細な製造管理により、微細構造の欠陥を低減しています。この基板は、安定した結晶方位と滑らかな表面仕上げが不可欠な実験評価やデバイス製造工程で役立ちます。
銅単結晶基板 銅基板(110)、Dia.10 mm x 1 mm, SSP 用途
1.エレクトロニクスおよび半導体研究
- 結晶方位が均一であることを利用し、安定した接触性能を得るため、集積回路試験の電極ベースとして使用。
- 半導体試作における薄膜成膜用基板として使用し、欠陥の少ない平滑な界面を得る。
2.材料科学と表面分析
- 単結晶であることを利用し、結晶粒界を明瞭にイメージングするため、電子顕微鏡研究の参照試料として使用。
- X線回折分析において、結晶方位精度を確認するための校正用標準試料として使用され、材料特性評価に役立った。
銅単結晶基板 銅基板(110)、Dia.10mm×1mm、SSP梱包
銅単結晶基板は、機械的な損傷を防ぐため、静電気を防止するパウチに個別に固定され、クッション性のある箱に梱包されています。コンタミネーションを防ぐため、各ユニットはアンチスクラッチフォームに入れ子になっている。包装は、材料特性を維持するために周囲温度と湿度を維持し、管理された保管条件をサポートします。特定の取り扱いや研究ニーズに対応するため、ラベル付きコンパートメントを含むカスタムパッケージングオプションもご利用いただけます。
よくある質問
Q1: 銅基板の(110)方位はどのように確認されますか?
A1: (110)方位は、製造中にX線回折分析と光学検査で確認されます。これらの方法により、単結晶構造が、その後の材料評価やデバイス製造工程で要求される結晶学的配向を満たしていることが確認されます。
Q2: 欠陥密度を制御するために、加工中にどのような対策が取られますか?
A2: 基板は制御された熱処理とインライン光学検査を受けます。これらの措置は微細構造の不規則性を制限するのに役立ち、銅基板が最小限の欠陥で滑らかな表面を維持することを保証します。
Q3: 基板のサイズは、一般的な半導体や研究用途にどのように役立ちますか?
A3: 直径10mm、厚さ1mmは、標準的な実験室の処理装置に適合します。これらの寸法は、デモシステムや実験セットアップへの統合を容易にし、正確な材料特性評価やデバイス製造プロセスを可能にします。
追加情報
銅単結晶基板は、安定した均一な結晶構造を必要とする研究分野において非常に重要です。特定の(110)方位は、表面エネルギーや原子間相互作用を含む研究において重要な役割を果たします。その使用は、成膜技術の向上や、材料科学研究所の分析機器の校正に役立ちます。
これらの基板は、精密な研究開発で使われる、より広範な元素金属の一部です。熱伝導性や電気伝導性など、銅が本来持っている特性を理解することは、マイクロエレクトロニクスから、結晶学や材料工学の基礎的な研究まで、さまざまな応用に不可欠です。
