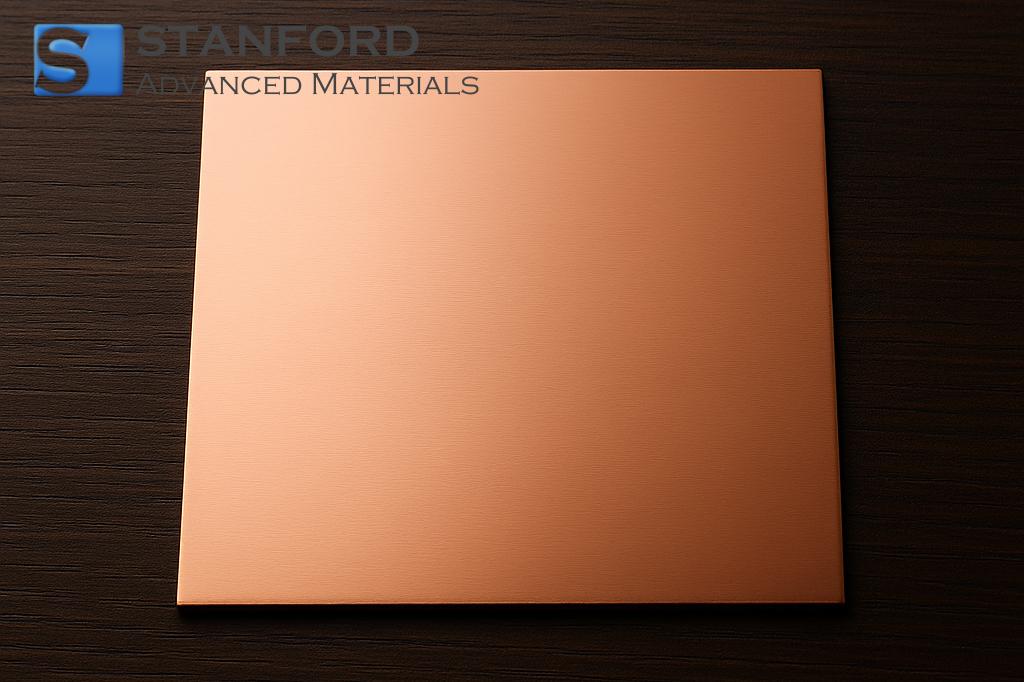

銅単結晶基板 Cu基板(110)、10x10x1 mm、SSP 説明
この単結晶銅基板は、(110)結晶方位と10x10x1 mmの正確な寸法を示します。単結晶であるため、電子散乱を最小限に抑え、表面の不連続性を低減し、半導体プロセスや電子デバイスの用途に適しています。設計された微細構造は、X線回折と電子顕微鏡で確認され、粒界がなく、表面形状が均一であることが保証されています。
銅単結晶基板 Cu基板(110)、10x10x1 mm、SSP 用途
1.エレクトロニクス
- 単結晶構造を生かした電子散乱の低減を実現するため、高周波回路の配線基盤として使用される。
- マイクロエレクトロニクスパッケージの基板として使用され、その均一な表面形状を利用して信号の明瞭性を向上させる。
2.産業用
- 半導体製造のプロセス開発において、その一貫した結晶方位を利用して成膜プロセスを最適化するためのテストプラットフォームとして頻繁に使用される。
- 制御された表面特性を提供することにより、材料特性評価セットアップの校正標準として機能する。
銅単結晶基板 Cu基板(110)、10x10x1 mm、SSP梱包
基板は、取り扱い時の衝撃と表面汚染を最小限に抑えるため、帯電防止発泡裏地付きキャリアに固定されています。乾燥した周囲環境を維持し、微粒子への暴露を防ぐように設計された防湿包装で密封されています。結晶学的完全性を維持するため、保管中の温度管理を推奨する。特定のロジスティクスとトレーサビリティーの要件に適合するよう、カスタム・ラベリングとコンパートメント・レイアウトが可能です。
よくある質問
Q1: (110)方位はどのように確認されるのですか?
A1: (110)配向は、X線回折技術と電子顕微鏡分析を組み合わせて確認されます。これらの評価により、結晶格子のアライメントが半導体デバイス試験に要求される厳しい仕様を満たしていることを確認しています。
Q2: 製造中の表面汚染を最小限に抑えるために、どのような対策がとられていますか?
A2: 製造工程では、クリーンルーム環境と、帯電防止プロトコルや制御された雰囲気処理を含む細心の取り扱い手順を取り入れ、基板表面の粒子や水分汚染を制限しています。
Q3:この基板は、既存の半導体プロセス装置に組み込むことができますか?
A3: はい、10x10x1mmの基板寸法は、標準的な半導体プロセス・プラットフォームと互換性があるため、大規模な段取り替えをすることなく、簡単に統合し、プロセスを適応させることができます。
追加情報
銅単結晶基板は、結晶粒界を最小限に抑えることが重要な研究および産業用アプリケーションのためのプラットフォームを提供します。単結晶構造は電子輸送を促進し、散乱を減少させます。これは、高いデータインテグリティと信号安定性を必要とするプロセスに不可欠です。このような基板はエレクトロニクスの分野で広く利用されており、精製された材料特性はデバイスの性能に大きな 影響を与えます。
単結晶の銅の挙動を理解することは、マイクロエレクトロニクスの相互接続やセンサー技術の進歩にも貢献しま す。研究者は詳細な表面特性評価技術や厳密なプロセス管理から利益を得ており、これらはすべて半導体製造における材料の革新やプロセスの最適化に役立っています。
