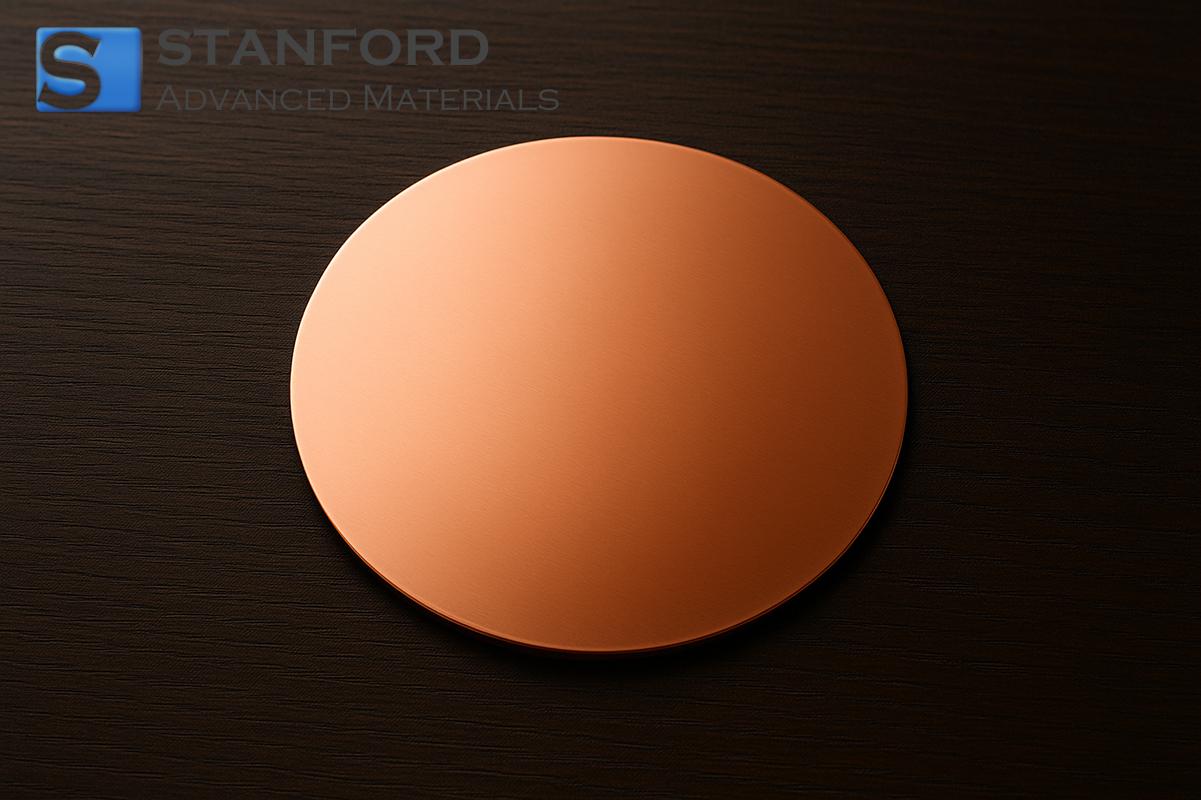

銅単結晶基板 Cu基板 (111), Dia.2インチ×1mm、SSP 説明
銅単結晶基板 Cu基板(111)、Dia.2インチ×1mm、SSPは、(111)配向の単結晶構造を有する高純度銅から製造されます。直径2インチ、厚さ1mmで標準的な半導体プロセスツールに対応します。精密な結晶学的制御により、欠陥を最小限に抑え、平坦な表面形状を確保します。これは、一貫した電気的性能とマイクロエレクトロニクスデバイスの基板としての信頼性の高い統合に不可欠です。
銅単結晶基板 Cu基板(111)、Dia.2インチ×1mm、SSP用途
エレクトロニクス
- 半導体デバイスのベース電極として使用し、基板の一貫した(111)配向を利用して均一な電流分布を実現する。
- 微小電気機械システム(MEMS)の構造層として使用し、材料の微細な表面仕上げを利用して精密なアクチュエータの動きをサポートする。
工業用
- 基板の均質な結晶構造を利用して安定した信号性能を確保するため、精密センサー・アセンブリの部品として使用される。
- パワーエレクトロニクスのヒートスプレッダとして使用され、銅固有の特性を活かして熱伝導性を高める。
研究開発
- 明確な結晶方位を利用して表面現象を研究する材料科学実験のサンプルプラットフォームとして使用。
- X線回折測定の校正セットアップに使用し、基板の均一性を利用して装置の感度を検証する。
銅単結晶基板 銅基板(111)、Dia.2インチ×1mm、SSP梱包
銅単結晶基板は、機械的ストレスとコンタミネーションを軽減するため、発泡スチロールで裏打ちされた帯電防止クッション容器に梱包され、表面の完全性を保つため、防湿袋に密封され、管理された周囲条件下で保管されます。特定の取り扱いや輸送要件に対応するため、真空シールやコンパートメントインサートなどのカスタムパッケージングソリューションもご利用いただけます。
よくある質問
Q1: (111)方位は、デバイス製造における基板性能にどのような影響を与えますか?
A1: (111)方位は格子の均一性を高め、表面欠陥を最小化し、デバイス製造時の安定した界面特性をサポートします。この結晶の一貫性は、予測可能な電気的および熱的特性が要求される用途に有益です。
Q2: 基板の完全性を維持するために、どのような取り扱いが推奨されますか?
A2: クリーンルーム環境で、帯電防止手袋を着用して基板を取り扱うことをお勧めします。輸送時には発泡スチロールやクッショントレイを使用して機械的ストレスを避け、表面の劣化を防ぐために湿度と温度を制御して保管してください。
Q3: 基板の寸法や表面仕上げを特定のプロセス用にカスタマイズできますか?
A3: 寸法や表面処理のカスタマイズについては、正確なプロセス要件に基づいてご相談に応じます。SAMは、結晶の完全性を損なうことなく、特定のシステム統合に適合させるために、追加の研磨とオーダーメイドの切断サービスを提供しています。
追加情報
銅単結晶基板は、結晶方位が材料挙動に及ぼす影響を調べる上で不可欠です。均一な原子配列は、銅の電子輸送や熱伝導性を研究する上で重要な役割を果たしています。この分野の研究は、特に半導体やセンサー技術の進歩につながる洞察を提供し続けています。
銅基板を支配する材料科学の基本原理は、粒界散乱や機械的な異常を最小限に抑えることを重視しています。特性評価技術の向上により、基板の特性を正確にコントロールすることが可能になり、このような材料は学界と産 業界の両方の研究環境において、貴重なテストベッドとして位置づけられています。
