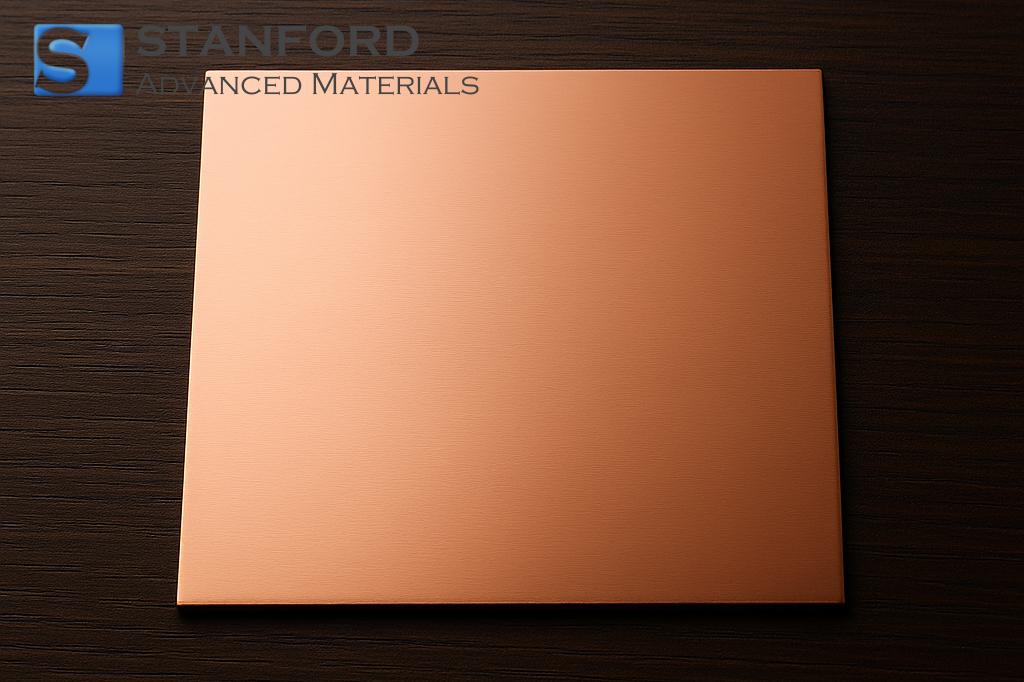

銅単結晶基板 Cu基板(111)、10x10x0.5 mm、SSPの説明
本製品は、結晶方位が(111)の高純度銅から製造されており、10x10mmの表面全体に均一な格子構造を確保しています。基板の厚さは0.5mmで、半導体や材料科学の研究に最適です。制御された結晶特性は粒界のばらつきを抑え、分析および蒸着アプリケーションを支援する。厳格な表面特性評価法を採用することで、SAMは高感度プロセス統合に不可欠な平坦性と均質性を確認しています。
銅単結晶基板 銅基板(111)、10x10x0.5 mm、SSP用途
1.エレクトロニクス
- 均一な(111)方位を利用して格子不整合を最小化するため、半導体デバイスのエピタキシャル成長用ベースとして使用。
- マイクロエレクトロニクスの相互接続試験において、結晶構造を制御して安定した導電性を得るための基板として使用。
2.材料科学研究
- 薄膜蒸着装置のサンプルホルダーとして使用し、一貫した結晶構造を確保することで膜の密着性を高める。
- 表面分析研究では、その均質な構造を利用して、原子配列が材料特性に与える影響を評価するために頻繁に使用される。
銅単結晶基板 Cu基板(111)、10x10x0.5 mm、SSP梱包
基板は、機械的衝撃や環境汚染を防ぐため、発泡インサート付きの帯電防止・防湿パウチに梱包されています。乾燥した温度管理された環境での保管を推奨します。出荷時や長期保管時に基板を保護するため、ユーザーの要求に応じて、追加の保護層やカスタマイズされた区分包装も可能です。
よくある質問
Q1: (111)方位は銅基板の性能にどのような影響を与えますか?
A1: (111)方位は一貫した原子配列を作り出し、薄膜蒸着中の欠陥を最小限に抑えるため、均一な層成長をサポートし、処理装置における電子性能を向上させます。
Q2: 製造中の品質管理はどのように行われていますか?
A2: SAMでは、直接顕微鏡による表面検査とX線回折分析を行い、結晶方位と構造の一貫性を確認しています。この方法によって、各基板が指定された(111)アライメントと表面平坦度の基準を満たしていることが保証されます。
Q3: この基板は、既存の半導体プロセスのワークフローに組み込むことができますか?
A3: はい、10x10mmのサイズと0.5mmの厚さは、半導体製造に一般的に見られる装置標準に適合しています。結晶品質が安定しているため、日常的な蒸着・エッチングプロセスへの統合が容易です。
追加情報
銅基板の単結晶性は、原子レベルでの欠陥の低減に重要な役割を果たし、それによって高度な半導体製造を支えています。(111)のような均一な結晶方位は、界面現象や薄膜成長の研究に信頼できるプラットフォームを提供します。
材料科学の広い文脈では、単結晶基板は、構造特性の精密な制御を必要とする研究に不可欠である。これらの基板は、材料性能に対する基本的な結晶学的効果の理解を容易にし、先端的な電子および光学アプリケーションに関する学術的および産業的研究を支援する。
