モリブデン多結晶基板 10x10x0.5mm、DSPの説明

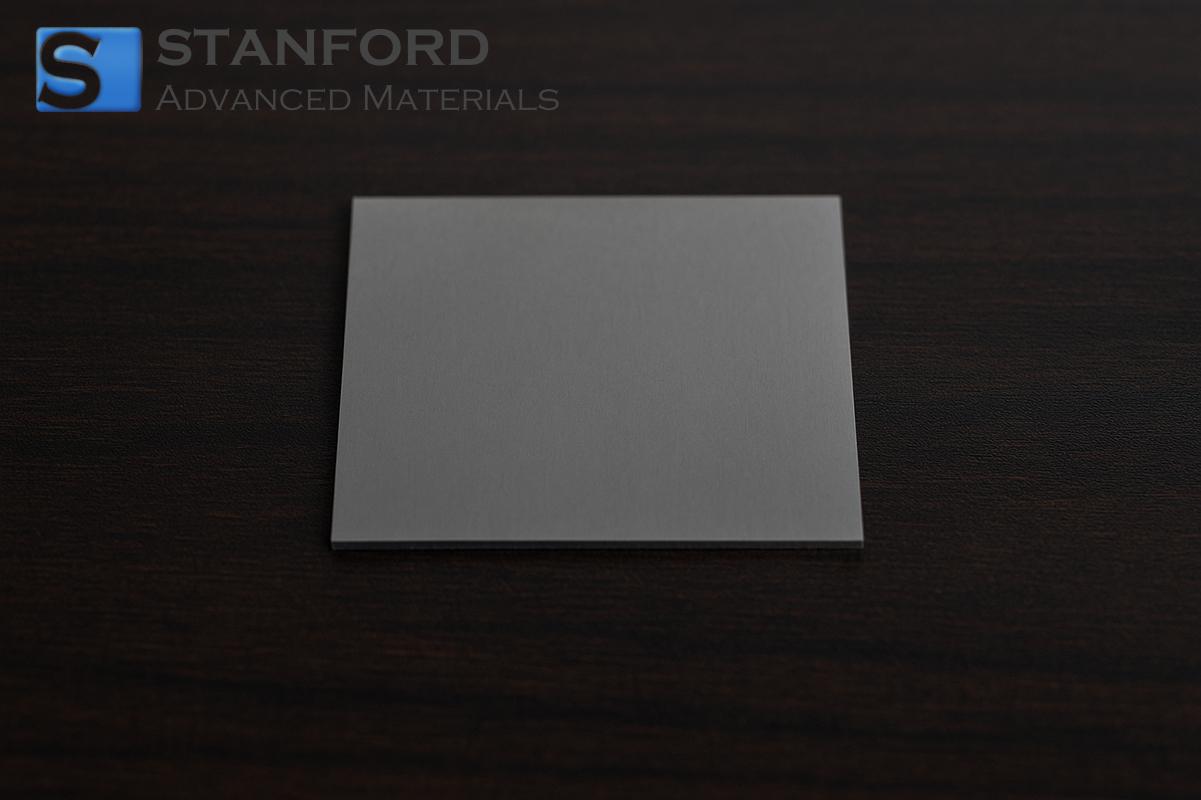

モリブデン多結晶基板の寸法は10x10x0.5mmで、均一で平坦な表面を確保するためにDSP(両面研磨)法で加工されています。モリブデン固有の高温耐性と化学的不活性により、この基板は半導体製造や先端研究環境での統合に適しています。制御された結晶粒構造と最小限の表面粗さは、精密な材料加工セットアップへの応用をさらにサポートします。
モリブデン多結晶基板 10x10x0.5mm、DSP用途
1.エレクトロニクスおよび半導体製造
- モリブデンの高融点を生かし、均一な熱分布を実現するため、半導体プロセスの基板として使用される。
- 電子回路の薄膜成膜用基板として使用し、表面を研磨することで平坦性を向上させ、寸法管理を行う。
2.材料研究・プロセス開発
- 結晶方位が制御されているため、材料科学研究所で薄膜成長を試験する際の支持体として使用され、一貫した蒸着挙動を実現する。
- 安定した物理的特性のため、研究環境における分析機器の校正によく使用される。
モリブデン多結晶基板 10x10x0.5mm、DSP包装
基板は、帯電防止、耐湿性パウチに個別に包装され、硬質容器内の保護フォームインサートで固定されています。この梱包により、輸送中に汚染物質や機械的ストレスにさらされることが最小限に抑えられます。表面の完全性を維持するため、基板は清潔で温度管理された環境で保管することをお勧めします。 特殊な取り扱いや保管条件が必要な場合は、カスタマイズされたパッケージを手配することも可能です。
よくある質問
Q1: DSPプロセスは、基板の性能にどのような役割を果たしますか?
A1: DSP(両面研磨)プロセスは、表面の凹凸を最小限に抑え、精密な薄膜蒸着や半導体用途に必要な均一な平坦性を実現します。
Q2:結晶粒構造はどのように制御されているのですか?
A2: 制御されたアニールと走査型電子顕微鏡(SEM)を用いた検査により、均一な結晶粒配向を監視・確保します。
Q3: モリブデン基板を高温プロセスに組み込む際の留意点は何ですか?
A3: モリブデンは融点が高く、化学的に不活性であるため、高温用途に適しています。しかし、取り扱いプロトコルは、汚染を最小限に抑え、プロセス統合中の熱衝撃を防止する必要があります。
追加情報
モリブデンは、その高い耐久性と熱安定性により、材料科学の分野で広く認知されています。モリブデンは、材料が高温に耐え、化学的腐食に抵抗しなければならない場面で利用されています。多結晶基板の使用は、コストと性能のバランスを提供し、研究者が構造的完全性を損なうことなく表面現象を探求することを可能にします。
厳密な品質管理方法とともに高度な研磨技術を適用することで、このような基板は常に厳しい寸法と表面粗さの基準を満たすことができます。このため、表面のわずかなばらつきが実験結果やデバイスの性能に影響を与える精密工学環境において、貴重な存在となります。
