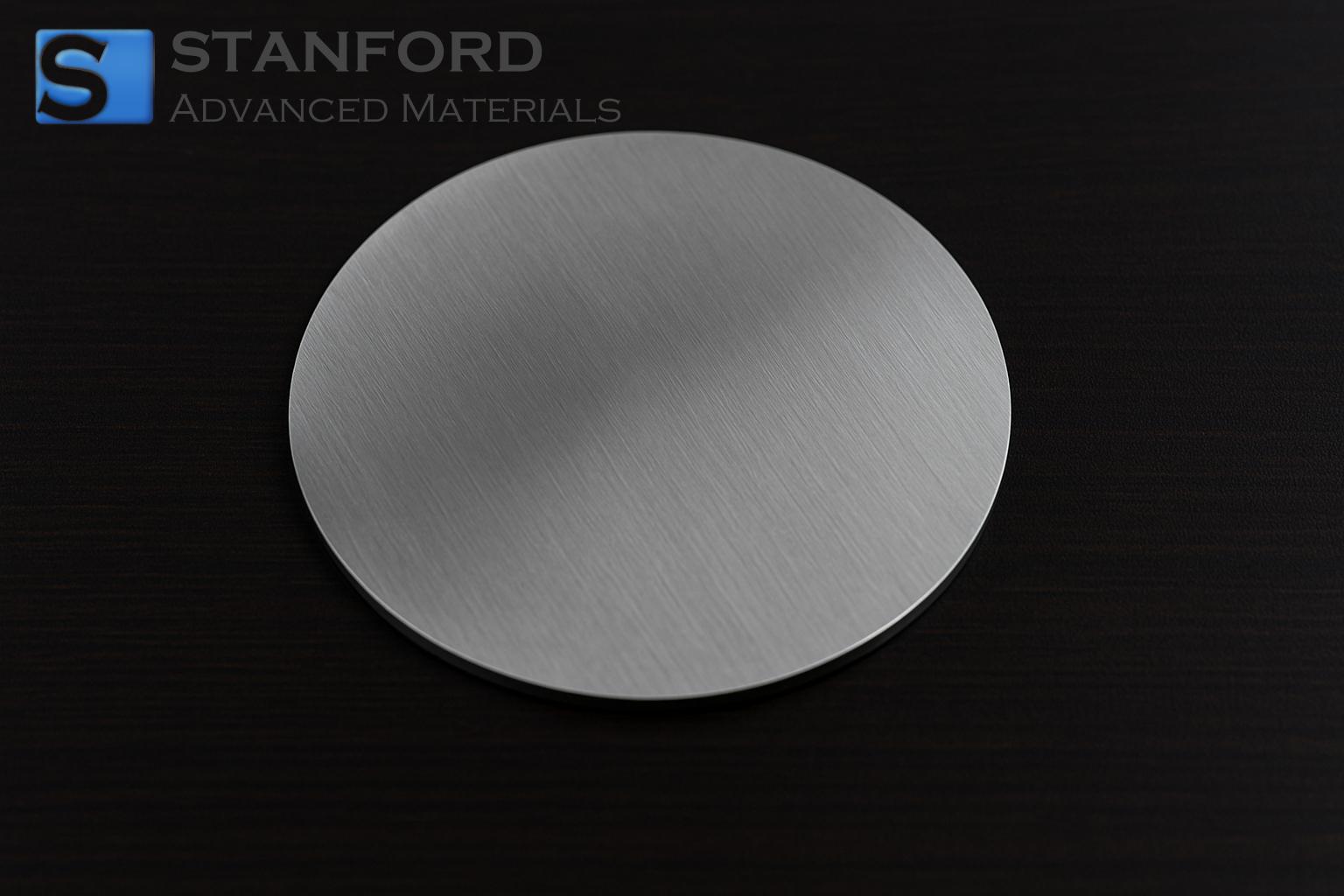

ニッケル単結晶基板 ニッケル基板 (110), Dia.30 mm x1 mm、SSP 説明
ニッケル単結晶基板Ni基板(110)、φ30mm×1mm、SSP。30mm×1mm、SSPは、均一な(110)結晶学的配列を持つ高純度ニッケルから製造されています。直径30mm、厚さ1mmで、標準的なエピタキシャル成長装置との互換性があります。その原子レベルで平坦な表面は、正確な膜成長と再現性のある界面品質を容易にし、材料科学や半導体プロセス開発における体系的な研究に貢献します。
ニッケル単結晶基板 ニッケル基板 (110), Dia.30mm×1mm、SSP用途
電子・半導体用途
- 半導体デバイスのエピタキシャル成膜用基板として使用され、その制御された(110)方位を利用して均一な結晶成長を実現する。
- ウエハーレベルの集積化において、その一貫した表面形状を利用し、界面のばらつきを最小化するための基準プラットフォームとして応用される。
産業および科学研究用途
- 結晶学的研究において、その単結晶構造を利用して正確な回折結果を得るための校正用基板として使用。
- センサーの開発において、欠陥の少ない表面を利用して信号の完全性を高めるために使用されます。
ニッケル単結晶基板 ニッケル基板 (110), Dia.30mm×1mm、SSP梱包
基板は、衝撃を吸収し、機械的損傷を防ぐために発泡インサートを備えた帯電防止容器に固定されています。クリーンルーム仕様の包装と密封梱包により、輸送中および保管中の汚染リスクを低減します。基板の表面と結晶学的特性を維持するため、温度と湿度が管理された環境で保管することを推奨します。ご要望に応じて、特定のラベルを貼付したカスタム包装も承ります。
よくある質問
Q1: この基板の(110)方位の意味は何ですか?
A1: (110)配向は、再現性のあるエピタキシャル成長と一貫した表面特性を促進する明確な原子配列を提供します。X線回折測定により配向が確認され、詳細な結晶学的研究に適しています。
Q2: 基板の完全性を保つには、どのように保管すればよいですか?
A2: 基板の完全性を維持するには、温度と湿度が調節された環境で保管してください。表面の損傷や汚染を防ぐため、静電気防止包装を使用し、取り扱い時の機械的ストレスを最小限に抑えてください。
Q3: この基板をプロセスフローに組み込むための技術サポートはありますか?
A3: SAMは、基板が特定のプロセス要件を満たしていることを確認するために、SEMとAFMによる包括的な特性評価を含む技術支援を提供しています。SAMの専門知識は、様々な製造セットアップ内での統合を容易にし、スムーズなプロセス採用を保証します。
追加情報
ニッケル単結晶基板は、材料科学研究において重要なリソースであり、エピタキシャル成長の系統的な研究に不可欠な、明確な結晶方位を提供します。その制御された構造は、特に半導体や表面物理学における基礎研究と産業応用のギャップを埋めるのに役立ちます。
材料の挙動を決定する結晶方位の役割を理解することは、デバイス製造プロセスを最適化する上で中心的な役割を果たす。このような基板は、研究者が構造特性と電子性能を相関させることを可能にし、センサー技術や薄膜堆積法の進歩に貢献する。
