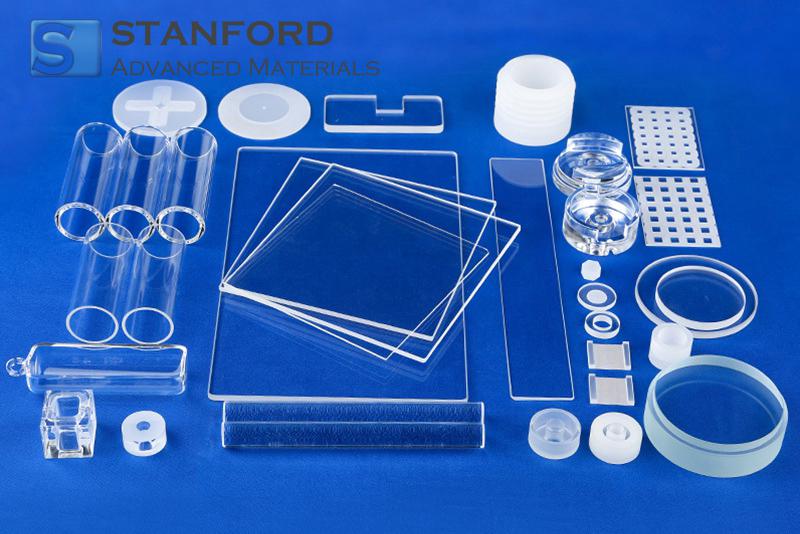

水晶ディスク径25.4 mm x 3.2 mm、ポリッシュ仕上げ 説明
石英ディスクDia.25.4mm×3.2mm、ポリッシュ仕上げは、高純度石英から製造され、厳しい寸法公差と表面仕上げ公差を有しています。 その制御された厚さとポリッシュ仕上げの表面は、標準的な半導体および光学検査装置との互換性を保証します。設計された平坦性は、光学システムにおける光の散乱を最小限に抑え、電子アプリケーションにおけるインターフェースの不整合を低減します。この基板の技術的特性は、正確な部品アライメントと効率的なデバイス統合をサポートします。
石英ディスク径25.4 mm x 3.2 mm、研磨加工 用途
1.エレクトロニクス
- 薄膜蒸着システムの基板として使用され、その平坦な研磨面を利用して均一な層形成を実現する。
- 半導体製造におけるフォトリソグラフィ・マスクのキャリアとして使用し、表面の凹凸を最小限に抑えることでパターン精度を高める。
2.光学システム
- 干渉測定装置の光学素子として使用され、安定した反射面を提供することで測定精度を向上させる。
3.工業検査
- 表面形状測定の校正標準として使用され、正確な寸法管理により装置の性能を正確に測定する。
石英ディスク径25.4 mm x 3.2 mm, 研磨梱包
石英ディスクは、機械的ストレスを軽減するため、発泡スチロールを挿入したクッション付きの帯電防止容器に梱包されています。湿気を遮断する袋で密封され、汚染を最小限に抑えるために温度管理された条件下で保管される。取り扱い説明書では、素手での接触を最小限にするようアドバイスしている。特定の保管条件や包装形態に合わせたカスタム包装オプションもご利用いただけます。
よくある質問
Q1: 琢磨工程は石英ディスクの表面品質にどのような影響を与えますか?
A1: 化学的・機械的研磨工程は、表面の平坦性と仕上げを向上させ、粒子汚染と微小傷を減少させます。これは、ディスクがフォトリソグラフィーや光学測定システムに使用される場合に不可欠です。
Q2: 寸法精度を保証するために、実際どのような手順が踏まれていますか?
A2: 製造工程では、ディスクの厚みと直径を確認するために、干渉測定とプロフィロメトリー検査を行います。これらのステップにより、ばらつきを最小限に抑え、高精度のアプリケーションをサポートします。
Q3: 石英ディスクの特性を維持するために推奨される保管条件はありますか?
A3: 適切な包装を施し、湿度が低く、温度が安定した管理された環境で保管することで、ディスクの表面状態を維持し、汚染を防ぐことができます。
追加情報
石英は、その優れた熱安定性と最小限の熱膨張のために広く研究されている材料であり、寸法安定性が重要な用途に適しています。多くの研究室や産業現場において、石英基板は様々な高度な製造技術に安定した基盤を提供することで、高精度の試験やプロセスに貢献しています。
基板特性を理解することは、材料科学と工学において不可欠です。水晶固有の電気的・光学的特性は、厳格な製造管理と相まって、厳密な基準が要求される環境でも効果的に機能し、半導体や光学機器技術の進歩を支えています。
