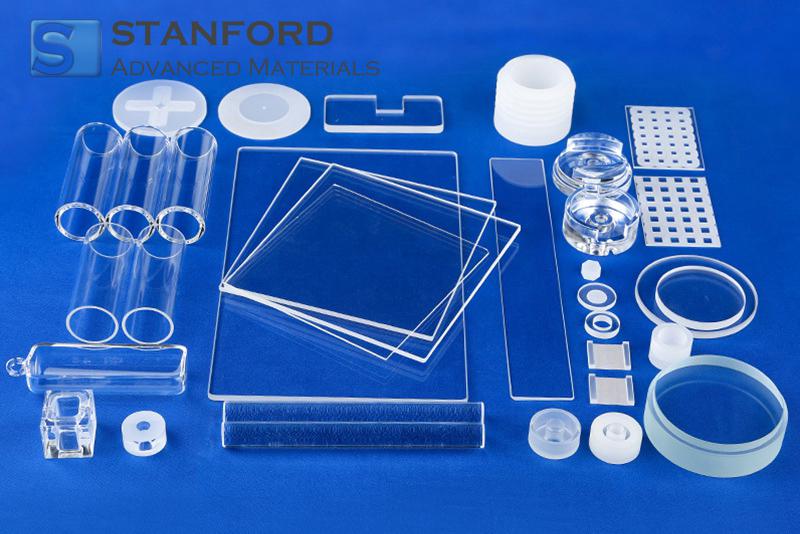

水晶ディスク径50.8 mm x 3.2 mm、ポリッシュ仕上げ 説明
水晶ディスクDia.50.8 mm x 3.2 mm、ポリッシュ仕上げは、高純度石英から製造され、光学的に滑らかな鏡面仕上げに加工されています。その寸法は、標準的な半導体および光学機器との互換性を保証します。ポリッシュ仕上げの表面は散乱を最小限に抑え、表面のイメージングを向上させる一方、材料固有の化学的不活性は、繊細なデバイス・アセンブリにおいて効果的なバリアとして機能します。この製品は、安定した基板の平坦性と正確な寸法管理が要求される用途に適しています。
石英ディスク径50.8 mm x 3.2 mm、研磨加工 用途
1.エレクトロニクス用途
- 半導体製造の基板として使用され、設計された表面仕上げを活用し、制御された誘電環境を実現する。
- マイクロエレクトロニクスデバイスの絶縁層として使用され、その高い化学的不活性を利用してシグナルインテグリティを維持する。
2.産業用途
- 均一な寸法安定性を利用し、正確な測定を容易にするセンサーアセンブリの部品として使用される。
- 光学機器の反射部材として使用され、研磨仕上げを制御することで測定精度を向上させる。
水晶ディスク径50.8 mm x 3.2 mm、ポリッシュ仕上げ 包装
機械的ストレスや表面汚染を防ぐため、帯電防止パウチに梱包され、フォームインサートでクッションされています。表面仕上げと寸法の完全性を維持するため、密封された不活性雰囲気容器に保管されます。パッケージング・オプションには、特定の取り扱い要件や保管環境に合わせてカスタマイズされた挿入物や個別のラベルが含まれます。保護措置により、輸送中および保管中のほこりや湿気への暴露を最小限に抑えます。
よくある質問
Q1: 研磨表面仕上げは、半導体アプリケーションにおける基板の性能にどのような影響を与えますか?
A1: 研磨表面は散乱を最小限に抑え、後続の薄膜蒸着プロセスとのより良い界面結合を可能にします。光学測定では、表面粗さが最小であることが確認されており、デバイス製造における正確な誘電体積層に貢献しています。
Q2: 石英ディスクの表面の完全性を保つために、どのような保管条件が推奨されますか?
A2: 空気中の微粒子を最小限に抑え、乾燥した温度管理された環境で保管してください。ディスクは、汚染、吸湿、機械的損傷を防ぐため、帯電防止で密封された包装で保管する必要があります。
Q3: 厚みや直径の仕様は、特定の産業要件に合わせて調整できますか?
A3:お問い合わせいただければ、カスタマイズが可能です。厚みや直径の調整は、変更された仕様が基板の平坦性と表面品質を維持することを保証するために、詳細な計量評価に従って処理されます。
追加情報
石英基板は、その低熱膨張と高い耐薬品性により、様々な産業および研究用途に不可欠です。その固有の特性は、多様な環境条件下で一貫した性能を発揮することで、マイクロエレクトロニクスや光学システムへの応用を促進します。
結晶構造や不活性といった石英の材料特性を理解することは、高度な製造プロセスにおける基板性能の最適化にさらに役立ちます。これらの知見は、半導体デバイス製造や精密光学測定システムに携わる技術者や科学者にとって貴重なものである。
