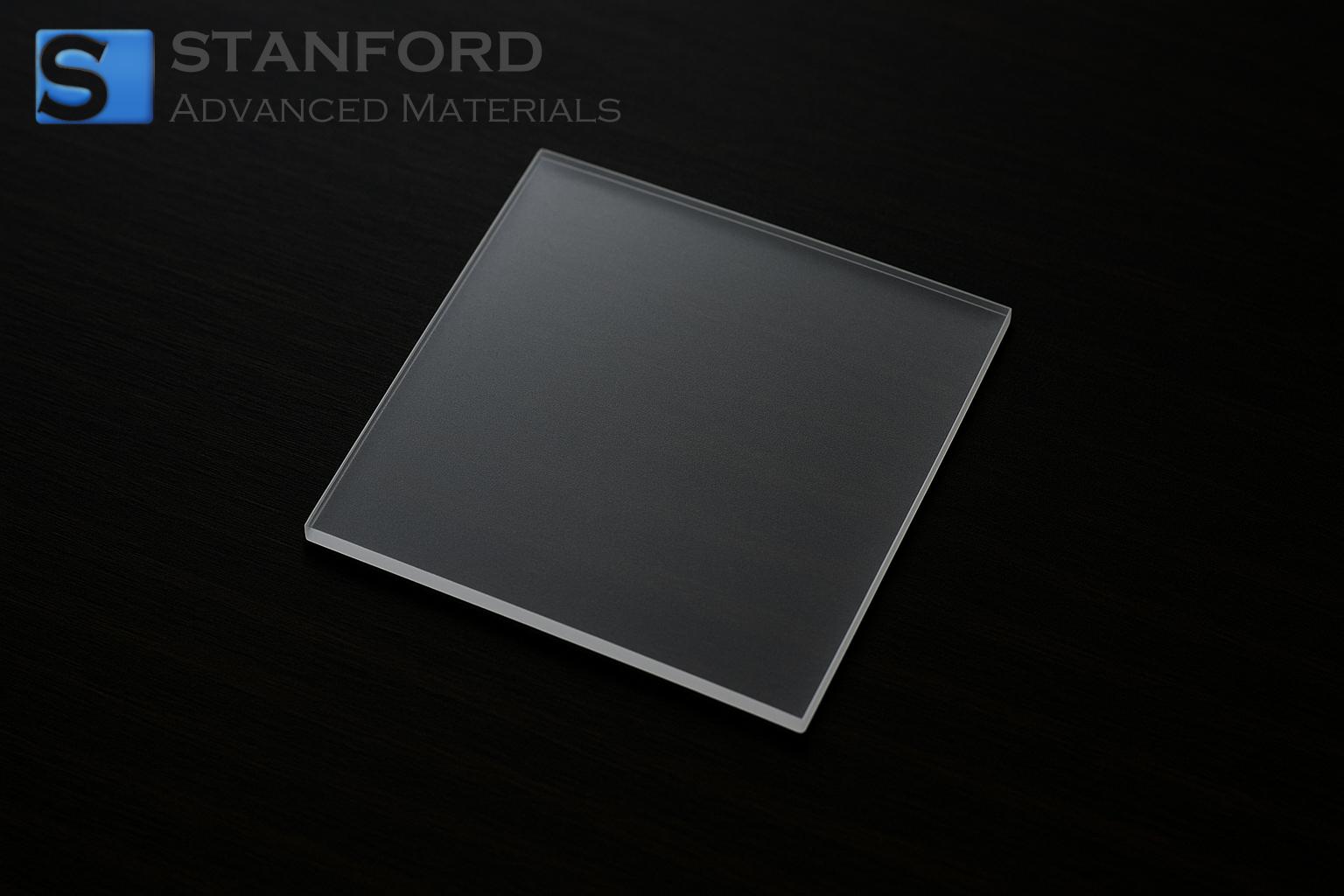

マグネシウムアルミネート結晶基板、MgAl2O4、スピネル基板(100) 15x15x0.5 mm SSPの説明
MgAl2O4から調合されたこの基板は、結晶方位が(100)で、寸法は15mm x 15mm、厚さは0.5mmです。制御された熱処理と成長後のアニールによって製造され、粒界の不規則性を最小限に抑えた微細構造を提供します。均一な結晶特性は、半導体や光学デバイス製造において、正確な成膜と不純物干渉の最小化が要求される用途に不可欠です。
アルミン酸マグネシウム結晶基板、MgAl2O4、スピネル基板 (100) 15x15x0.5 mm SSP 用途
1.エレクトロニクスおよび半導体加工
- 集積回路の基板として使用し、材料の誘電安定性を利用して電気的絶縁を達成する。
- 半導体デバイスのエピタキシャル成長膜のベースとして使用し、結晶学的整列を制御して均一な積層を実現する。
2.光学機器
- 基板の微細構造を利用して散乱を低減するため、レーザーシステムの光学窓として使用される。
- 均一な結晶方位を利用して安定した光路を維持するため、干渉計センサーに使用される。
3.工業材料試験
- 一貫した結晶粒構造を利用して正確な測定を行うため、微細構造分析の参照標準として使用。
- 応力とひずみの研究において、その制御された結晶特性を利用して再現性のある結果を得るための校正ツールとして使用される。
アルミン酸マグネシウム結晶基板、MgAl2O4、スピネル基板 (100) 15x15x0.5 mm SSP包装
基板は、物理的な損傷や汚染を防ぐため、帯電防止クッション付きホルダーに梱包され、防湿袋に密封されます。 結晶学的完全性を維持するため、温度管理された環境で保管されます。特定の研究室や産業出荷の要件を満たすために、区画化された包装や個別のラベル付けを含む追加のカスタマイズオプションが利用可能です。
よくある質問
Q1: 微量不純物は、デバイス製造における基板の性能にどのような影響を与えますか?
A1: 微量不純物は誘電特性を変化させ、成膜の均一性に影響を与えます。管理されたプロセスと体系的な品質チェックにより、これらの影響を最小限に抑え、基板が厳しいデバイス製造基準を満たすことを保証します。
Q2: (100)結晶方位を得るために、どのような加工技術が使われていますか?
A2: 基板は、制御された熱処理と成長後のアニールによって製造されます。このような処理により、精密用途で要求される一貫した材料特性を達成するために不可欠な、均一な(100)方位が保証されます。
Q3: 実験の要求に合わせて、基板の寸法を変更することはできますか?
A3: はい、基板寸法のカスタマイズが可能です。技術的な相談により、材料の微細構造特性を保証する制御された加工パラメータを維持しながら、寸法を調整することができます。
追加情報
化学式MgAl2O4で表されるアルミン酸マグネシウムは、研究用途で広く利用されているセラミックスピネルのクラスに属します。そのユニークな結晶構造により、不純物の拡散が少なく、半導体製造や光デバイス製造において重要なパラメータである微細構造を制御することができる。
スピネル基板の基本特性を理解することで、熱応力や機械的応力を正確に制御する必要があるデバイスの開発が向上する。このような材料は、先端エレクトロニクス、光学、材料科学研究に重点を置く産業にとって不可欠であり、材料の完全性を損なうことなく性能要件を満たすことを保証します。
