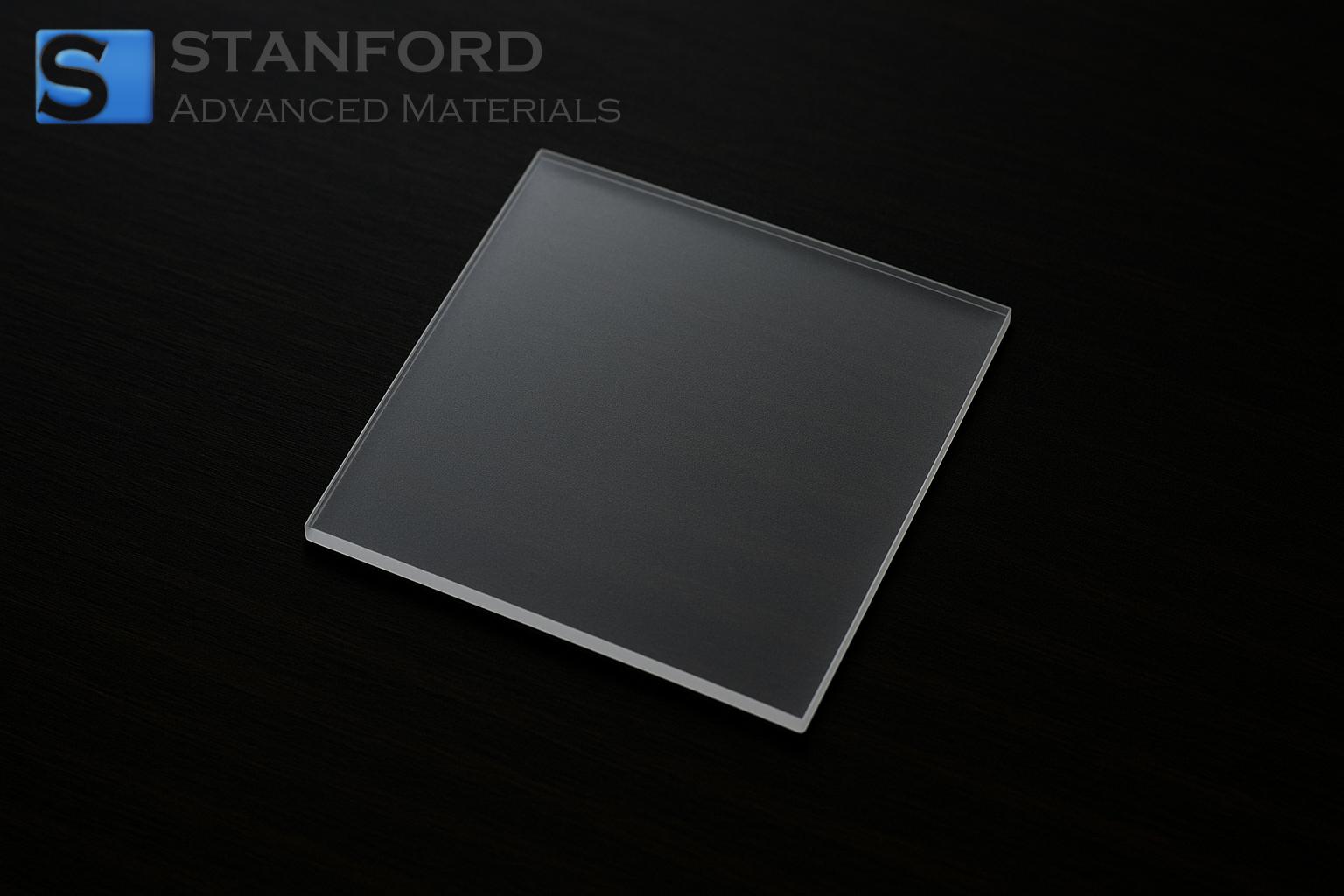

アルミン酸マグネシウム結晶基板、MgAl2O4、スピネル基板(111)10x10x0.5 mm SSPの説明
この基板は、(111)配向のスピネル構造を持ち、研究およびデバイス集積用に最適化されています。寸法は10x10mm、厚さは0.5mmで、標準的な半導体および光学機器との互換性を保証します。MgAl2O4組成は安定した熱的・化学的特性を持ち、蒸着やエッチングプロセスに適しています。低欠陥密度と高い表面平坦性は、精密な加工環境において一貫した集積化を促進します。
マグネシウムアルミネート結晶基板、MgAl2O4、スピネル基板(111) 10x10x0.5 mm SSP用途
- エレクトロニクス
- 半導体レーザーの基板として使用し、結晶方位を制御して均一な発光を実現する。
- 高周波回路の絶縁層として使用し、化学的不活性を利用してシグナルインテグリティを維持する。
- オプトエレクトロニクス
- 光検出器アセンブリのベース層として使用され、その高い表面平坦性を利用して応答時間を最適化します。
- 研究開発
- その明確な(111)方位を利用したエピタキシャル成長を調べるための材料成長研究に利用されています。
アルミン酸マグネシウム結晶基板、MgAl2O4、スピネル基板 (111) 10x10x0.5 mm SSP梱包
基板は、帯電防止パウチに個包装され、機械的ストレスを最小限に抑えるため、発泡スチロールで裏打ちされた容器に入れられます。 汚染や熱の影響を防ぐため、管理された低湿度環境で保管されます。各パッケージには方向と寸法がラベル付けされ、統合時の識別が容易になります。真空シールを含むカスタムパッケージングオプションは、大量生産または繊細なアプリケーションのために利用可能です。
よくある質問
Q1: 基板の(111)方位はデバイス製造にどのように影響しますか?
A1: 制御された(111)方位は、均一なエピタキシャル成長を促進し、界面欠陥を低減します。この精度は、一貫した材料特性が重要なデバイスへの統合を簡素化します。
Q2: 基板の特性を維持するのに最適な保管条件は?
A2: 基板は、清潔で温度と湿度が管理された環境で保管してください。このような条件は、汚染リスクと熱膨張を最小限に抑え、平坦性と結晶学的完全性を維持します。
Q3: 基板の寸法や方向をカスタマイズできますか?
A3: 寸法や結晶方位の調整など、カスタマイズが可能です。SAMの専門家と具体的な要件について話し合うことで、様々な製造条件に合わせて成長プロセスを調整することができます。
追加情報
スピネル構造を持つマグネシウムアルミネート(MgAl2O4)結晶は、その光学的透明性と化学的安定性のために広く研究されています。これらの特性は、精密な材料挙動が最重要となる蒸着やエッチングプロセスにおいて、干渉を最小限に抑えることが要求される環境において極めて重要である。
スピネル基板の研究は、結晶成長ダイナミクスの理解も深める。格子の均一性と欠陥の最小化の詳細な解析は、材料加工技術を改善するための貴重な洞察を提供し、エレクトロニクス、フォトニクス、および先端研究機器における様々な用途に役立ちます。
