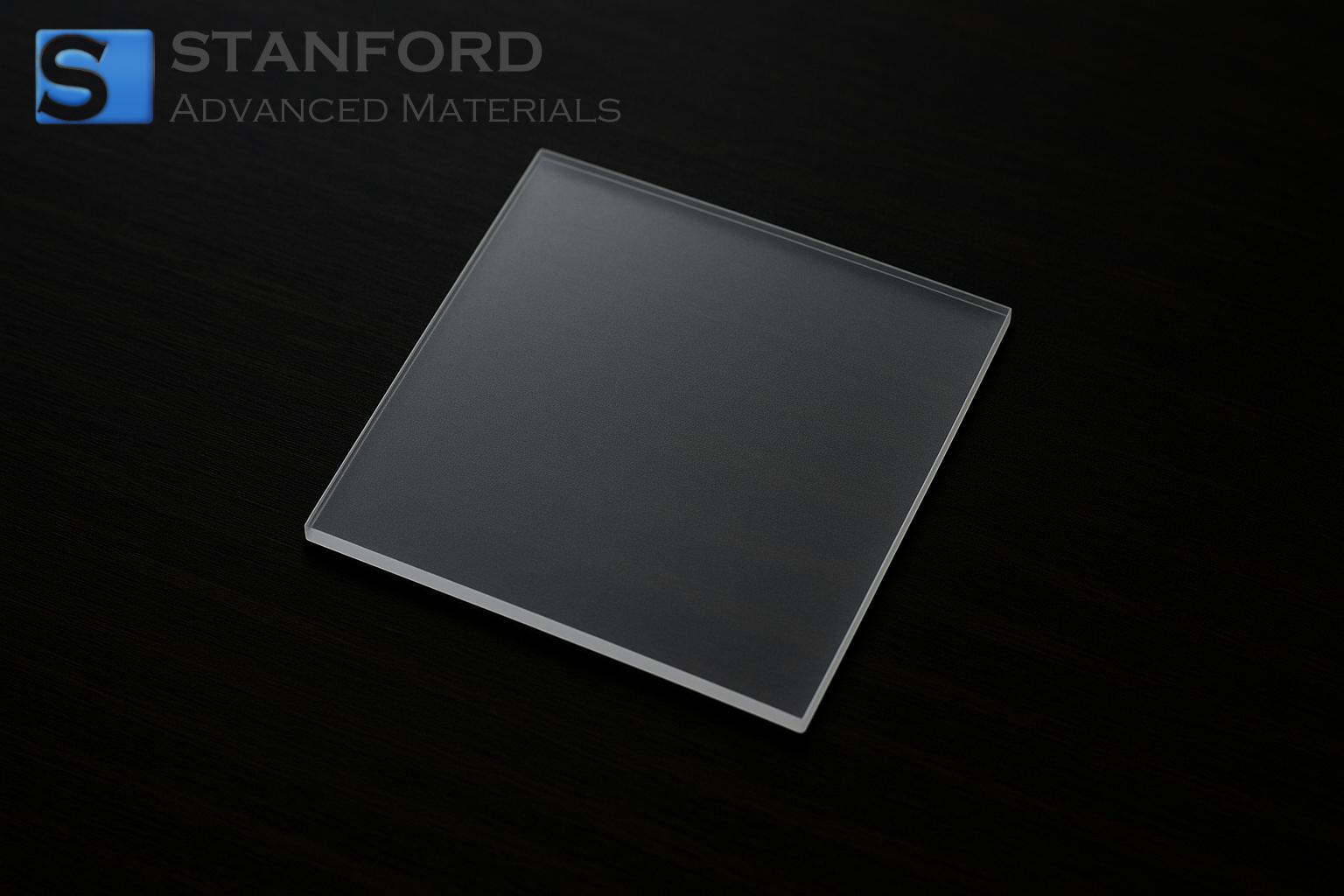

アルミン酸マグネシウム結晶基板、MgAl2O4、スピネル基板(111) 10x10x0.5 mm DSPの説明
この基板は、スピネル結晶構造と(111)方位を持つアルミン酸マグネシウム(MgAl2O4)から構成され、サイズは10mm x 10mm、厚さは0.5mmです。その均一な表面仕上げと制御された結晶性は、精密なエピタキシャル成膜と格子不整合の最小化を必要とする用途に不可欠である。この基板の特殊な寸法は、一貫した熱的・機械的特性が要求される半導体加工ツールや研究セットアップとの互換性を保証します。
アルミン酸マグネシウム結晶基板、MgAl2O4、スピネル基板(111) 10x10x0.5 mm DSP用途
1.エレクトロニクス
- エピタキシャル成長システムのサポート・プラットフォームとして使用され、結晶方位を制御することで高品質な薄膜を実現する。
- 格子不整合を最小限に抑え、膜の密着性を高めるため、半導体デバイス製造の基板として使用される。
2.オプトエレクトロニクス
- 平滑な表面と低い欠陥密度を利用し、均一な光伝搬を維持するオプトエレクトロニクスデバイスのベースとして使用される。
- 一貫した材料特性によりエネルギー分布を最適化し、デバイスの安定性を向上させるため、レーザーシステムに採用される。
3.研究開発
- 先端材料研究において、その明確な結晶学的特性を利用して結晶挙動を調べるための試験基板として使用。
- 制御された組成と形状により、相転移や熱安定性を研究する材料科学実験に応用。
アルミン酸マグネシウム結晶基板、MgAl2O4、スピネル基板 (111) 10x10x0.5 mm DSP梱包
基板は、物理的な損傷や汚染を防ぐため、静電気防止用のクッション付きキャリアに個別に入れられます。輸送中の衝撃を吸収するため、密封された耐湿性ホルダーに梱包され、発泡インサートで支持されています。包装は実験室や産業環境向けに最適化されており、保管条件は乾燥した温度安定した場所を推奨しています。特定の取り扱いや環境制御の要件に基づき、カスタム包装ソリューションを手配することも可能です。
よくある質問
Q1: (111)方位は、薄膜用途における基板の性能にどのような影響を与えますか?
A1: (111)配向は、均一なエピタキシャル成長を促進し、格子不整合を減少させ、一貫した材料特性を促進します。この配向は、結晶の整列がデバイス性能に不可欠な半導体プロセスにおいて特に有益です。
Q2: 基板製造時には、どのような品質管理が行われていますか?
A2: SAMは、高度なSEM分析と寸法計測を採用し、表面の平坦性と欠陥密度を監視しています。各基板は、成膜中および後処理中に段階的な検査を受け、指定された公差に準拠していることを確認します。
Q3: 10x10x0.5mmという寸法は、標準的な加工装置をどのようにサポートしているのですか?
A3: 基板の標準的な寸法は、研究室や産業用セットアップの一般的なウェハーローダーや処理装置と互換性があるため、既存の製造プロセスや研究構成に簡単に統合できます。
追加情報
MgAl2O4として処方されるアルミン酸マグネシウムは、スピネル構造を持つセラミック材料の一群に属し、その熱的および化学的安定性のために広く研究されています。結晶方位が最終的な膜質を決定する上で重要な役割を果たすエピタキシャル成膜を研究するために、研究者はしばしばこれらの基板を使用する。X線回折や走査型電子顕微鏡を含む様々な分析技術が、これらの材料の構造的完全性と表面形態を検証するために採用されている。
スピネル基板の利用は、さまざまな熱条件下で一貫した性能が不可欠な高温プロセスや電子デバイス製造への応用にも広がっている。結晶構造と物理特性の関係を理解することは、先端技術応用における材料の挙動を最適化するための鍵となる。
