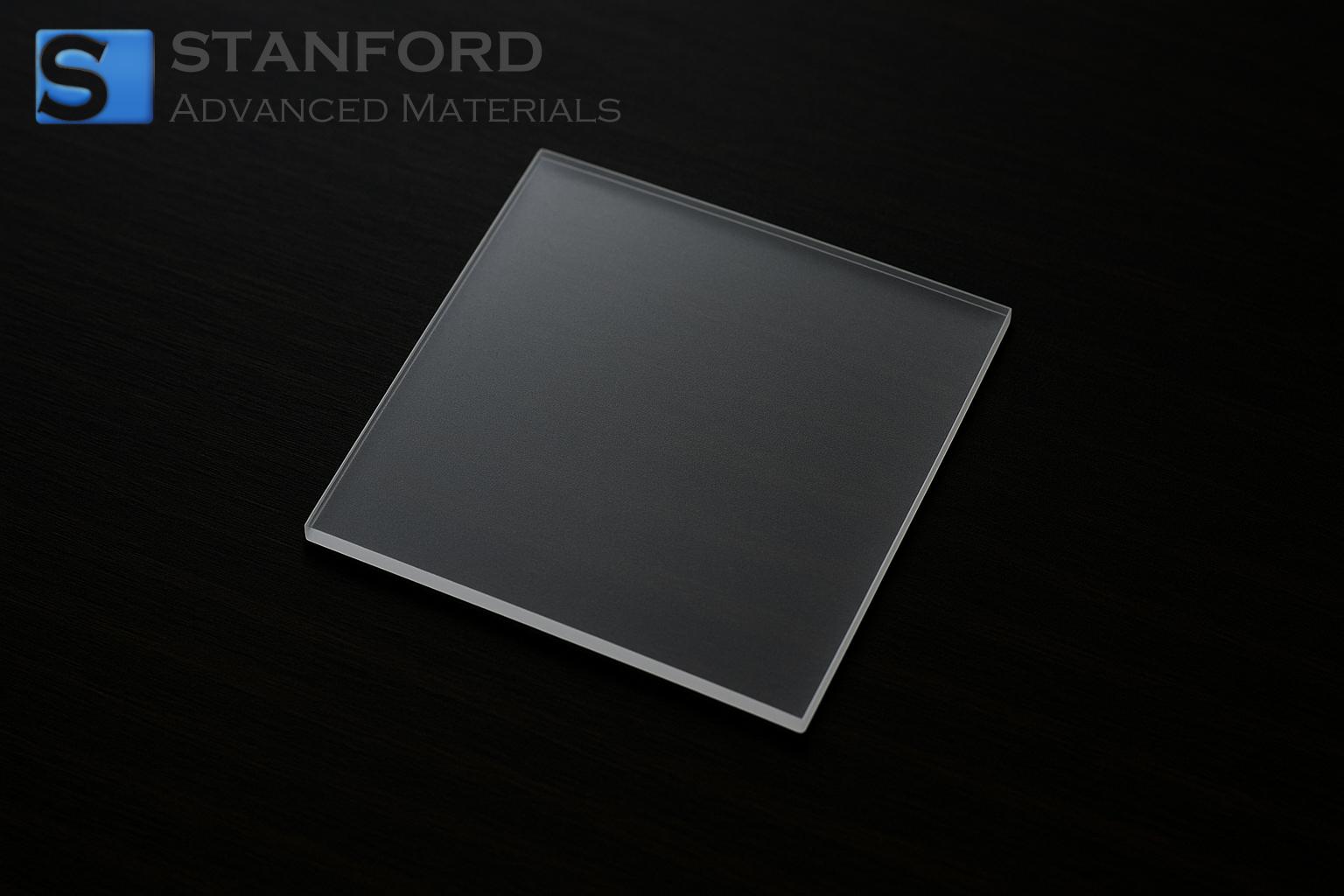

マグネシウムアルミネート結晶基板、MgAl2O4、スピネル基板(111)15x15x0.5 mm SSPの説明
マグネシウムアルミネート結晶基板、MgAl2O4、スピネル基板(111)15x15x0.5 mm SSPは、均一な結晶特性をサポートする(111)配向を提供するスピネル材料から製造されます。15mm×15mmのサイズで0.5mmの厚みは、標準的な半導体および光学処理装置との互換性を保証します。その化学的不活性と制御された表面仕上げは、厳密な実験セットアップに不可欠な安定した誘電性能と正確な光学的挙動に貢献します。
アルミン酸マグネシウム結晶基板、MgAl2O4、スピネル基板(111) 15x15x0.5 mm SSP 用途
1.エレクトロニクス
- 半導体デバイスの絶縁基板として使用され、その安定した誘電特性を利用してリーク電流を低減する。
- 高周波回路基板のベースとして使用され、熱ドリフトを最小限に抑え、安定した電子性能を確保します。
2.光学部品
- 分光機器の光学基板として使用され、その最小限の散乱特性を利用して光透過率を向上させる。
- 結晶の均一性が高く、(111)方位が明確であるため、ビームの均一性を維持するためにレーザー組立セットアップに使用される。
アルミン酸マグネシウム結晶基板、MgAl2O4、スピネル基板 (111) 15x15x0.5 mm SSP梱包
各基板は、機械的ストレスと汚染を防止するため、帯電防止パウチに個別に封入され、堅牢な容器内に発泡インサートでクッションされています。包装されたユニットは、温度管理された低湿度環境での保管を推奨します。特殊な取り扱いや出荷プロトコルに対応するため、オプションで真空密封包装やカスタム・ラベリングも可能です。
よくある質問
Q1: 基板の寸法精度を保証するために、どのような手順が踏まれていますか?
A1: 寸法精度は、製造中に高解像度の干渉計とレーザースキャン技術を使って確認されます。この綿密な測定プロセスにより、基板が半導体および光学デバイスの互換性に不可欠な正確な寸法要件を満たしていることが保証されます。
Q2: (111)方位は基板の性能にどのような影響を与えますか?
A2: (111)方位は、均一な結晶学的平面を提供し、転位密度を減少させ、一貫した誘電特性と光学特性を促進します。 この方位は、安定した性能と正確な材料挙動を必要とするアプリケーションにとって重要です。
Q3: どのような取り扱いや保管上の注意が必要ですか?
A3: 基板の取り扱いには手袋を着用し、低湿度で温度管理された環境で保管することをお勧めします。帯電防止包装は、微粒子汚染や機械的損傷を避けるために使用され、基板が長期にわたって表面品質を維持することを保証します。
追加情報
アルミン酸マグネシウム(スピネル)は、その熱的・化学的安定性で注目され、高度な光学および電子アプリケーションにおいて重要な材料となっています。その本質的特性は、表面仕上げと寸法制御が不可欠な環境における高性能要件をサポートします。
スピネル基板の結晶性、特に(111)方位は、電気的および光学的挙動の均一性を促進します。この特性は、綿密な材料性能がデバイス製造や科学実験において重要な要素である研究開発環境において不可欠です。
