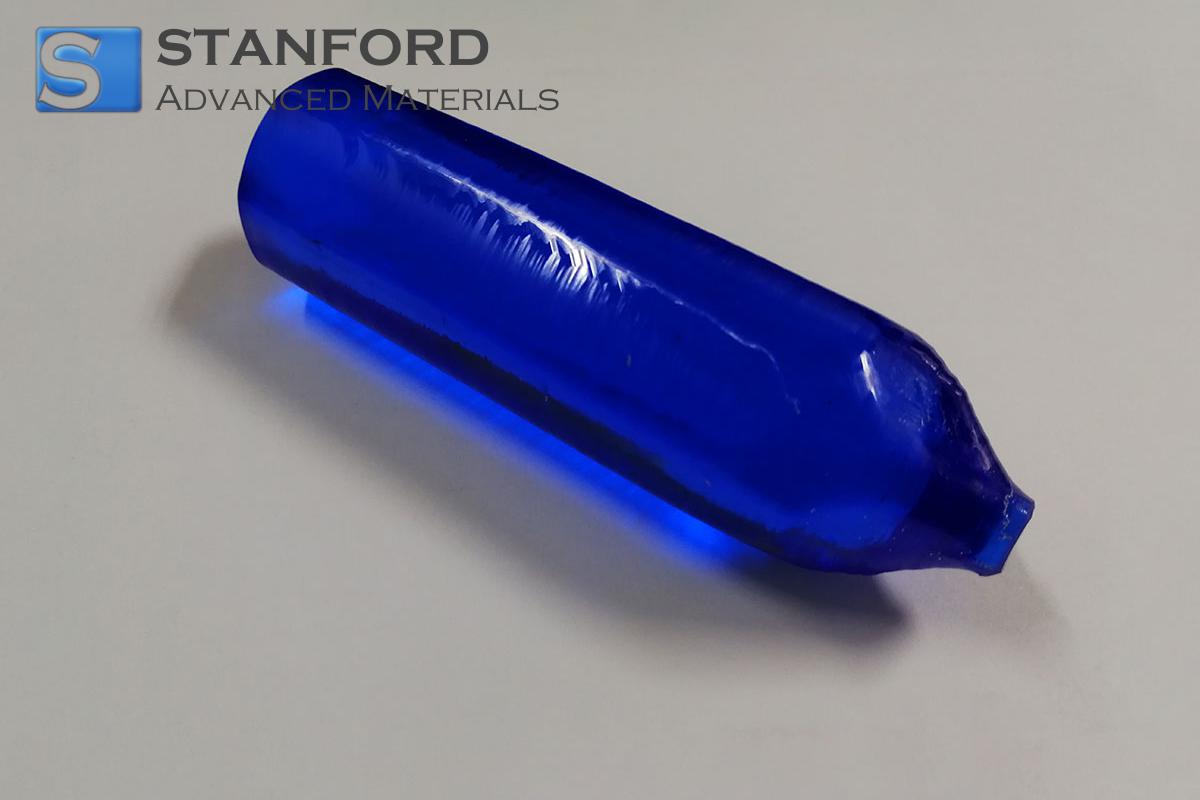

Co スピネル Q スイッチ結晶 3x3 mm T0=40% 商品概要
Co Spinel Q Switch Crystal 3x3 mm T0=40%は、T0パラメータを40%に制御したコバルトベースのスピネル基板です。3x3mmの寸法は、標準的な基板ホルダーに適合し、実験室および製造装置との互換性を保証します。この結晶は、均一な格子構造と低い欠陥密度を示し、電気ノイズを低減し、スイッチング・アプリケーションの性能を向上させる特性を持っています。これらの特性は、半導体デバイスの製造や関連する研究開発ワークフローにおいて、一貫した結果をサポートします。
CoスピネルQスイッチ結晶 3x3 mm T0=40% 用途
エレクトロニクス用途
- 半導体回路のスイッチング基板として使用され、その安定した T0 特性を活用して安定した動作性能を実現します。
- 均一な結晶構造により電気ノイズを最小化するため、センサーインターフェースモジュールに使用されます。
研究開発用途
- 制御されたドーピングと結晶方位を活用し、再現性のある結果を得るための材料特性評価セットアップに適用。
- 様々な加工条件下でのスピネルの挙動を調べる実験プラットフォームに使用することで、材料特性の理解を深めることができます。
Co スピネル Q スイッチ結晶 3x3 mm T0=40% 梱包
各基板は、機械的ストレスと汚染を防ぐため、静電気防止パウチに個々に封入され、発泡スチロールで裏打ちされた堅い容器の中に緩衝材が入っています。梱包デザインは防塵・防湿を重視し、温度管理された低湿度環境での保管を推奨しています。特定のロジスティクスや保管要件を満たすため、防湿ライナーや個別のラベル付けなどのカスタム包装オプションもご利用いただけます。
よくある質問
Q1: 生産中にT0パラメータを維持するために、どのような手順が実施されていますか?
A1: SAMは、較正されたドーピング・プロトコルとX線回折などのin-situモニタリング方法を利用して、合成中のスピネル構造の均一性を検証します。これらのステップは、T0パラメータを調整し、バッチ間の再現性を確保するのに役立ちます。
Q2: 結晶方位はデバイスの集積化をどのように促進しますか?
A2: 決められた結晶方位は、半導体プロセスにおけるミスアライメントを最小限に抑えます。このアプローチは電気ノイズを低減し、部品集積のために安定した均一な基板表面を提供することでデバイス性能を向上させます。
Q3: この基板にはどのような保管条件が推奨されますか?
A3: 基板は、温度管理された低湿度の環境で保管する必要があります。帯電防止でクッション性のあるパッケージは、汚染物質や機械的衝撃にさらされるのを最小限に抑え、結晶の構造的・電気的完全性を保ちます。
追加情報
スピネル結晶基板は、現代の半導体および電子アプリケーションにおいて重要な役割を果たしています。明確な立方晶構造は、電気伝導と格子ダイナミクスの研究をサポートし、様々な熱的・電気的ストレス下での材料挙動に関する洞察を提供します。 合成時の詳細なプロセス制御は、望ましいT0仕様を達成し、再現性のある結果を保証するために重要です。
材料科学の進歩は、結晶性基板の製造方法を改良し続けている。制御されたドーピングと均一な格子形成に関する研究は、基板性能の向上に直結し、高周波・高精度デバイスのより安定した集積を可能にする。この継続的な研究により、微細構造特性がデバイスの全体的な有効性にどのように関連するかについての理解が深まる。
