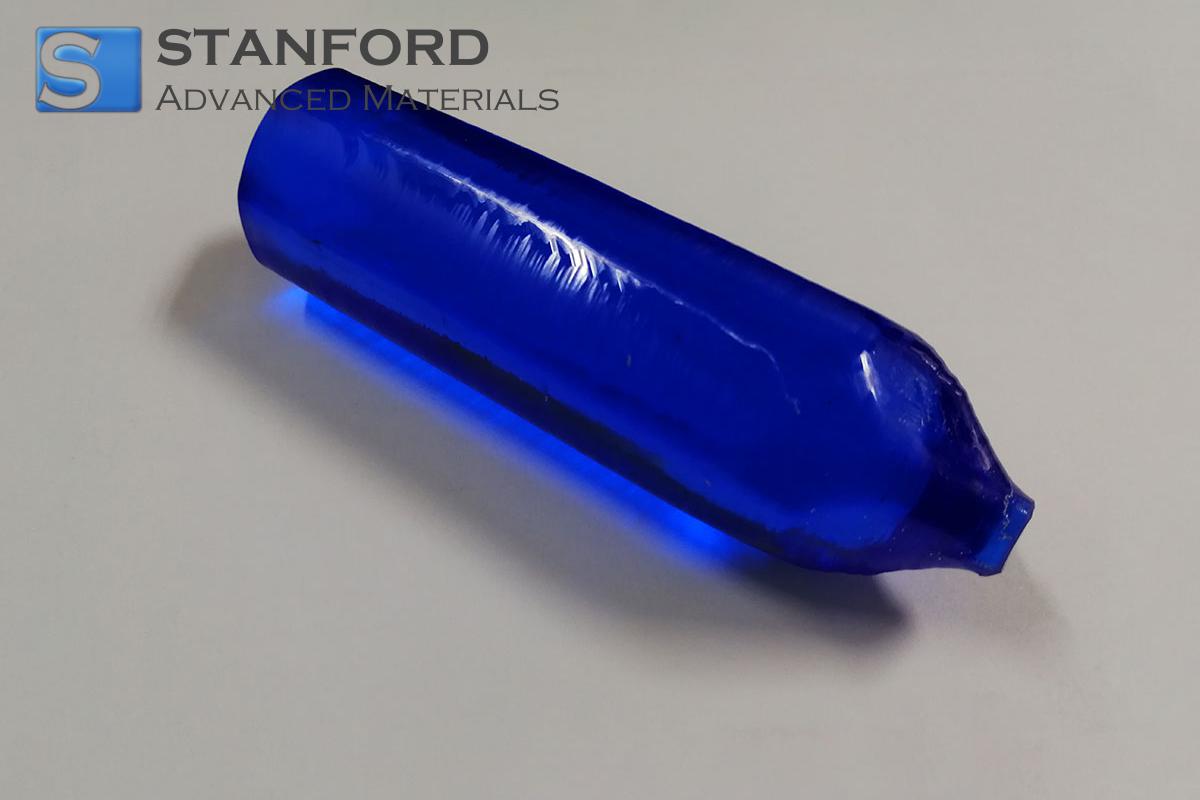

CoスピネルQスイッチ水晶 5x5 mm T0=50% 商品概要
CoスピネルQスイッチ水晶 5x5 mm T0=50%は、5x5mmのコンパクトなサイズに制御されたコバルトスピネル構造からなり、厳密な熱処理により50%のT0を達成しました。その立方晶構造は、半導体デバイスの電子スピン変調をサポートします。基板の制御された組成と均一な微細構造は、系統的な表面分析法を用いて維持されている。これらの特性は、電子スイッチングおよび信号変調アプリケーションへの統合を強化します。
Co スピネル Q スイッチ結晶 5x5 mm T0=50% 用途
エレクトロニクス
- 制御されたコバルトスピネル構造を利用して高速スイッチングを実現するスピントロニクスデバイスの活性層として使用。
- 集積回路の信号変調素子として使用され、その明確な電荷スイッチング特性により、精密な電子制御要件を満たします。
光学システム
- 光スイッチの変調部品として、その結晶均一性を利用して制御された光伝送を得る。
- センサーアセンブリに利用され、その安定した構造特性を利用して正確な検出能力を提供します。
工業試験
- 正確な5x5mmの形状を利用して寸法検証を行うため、半導体加工ツールの校正標準として使用されています。
- 材料挙動解析のための研究セットアップに組み込まれ、その一貫した微細構造特性を通じてプロセスパラメーターを検証します。
Co スピネル Q スイッチ結晶 5x5 mm T0=50% 梱包
基板は、機械的衝撃を最小限に抑え、汚染を防止するように設計された帯電防止クッション容器に梱包されます。 水分バリアフィルムや発泡インサートを含む保護層により、輸送中および保管中に結晶が環境の影響を受けないようにします。製品は乾燥した温度管理された環境で保管することが推奨される。特定の取り扱い要件を満たすために、小分けトレイなどのカスタム包装ソリューションもご利用いただけます。
よくある質問
Q1: 熱サイクル中、基板はどのようにしてスイッチングの完全性を維持するのですか?
A1: 制御された高温処理とその後のSEM分析により、結晶構造がスイッチング特性を保持していることが確認されています。 熱サイクル試験により、正確な電荷変調を維持しながら動作温度の変化に耐えることが確認されています。
Q2: 製造中、具体的にどのような品質管理が行われていますか?
A2: インライン寸法測定、SEMによる表面検査、微細構造評価が各バッチで実施されます。これらのステップにより、コバルトスピネル構造と5x5mmの形状が厳しい加工公差に適合していることが確認されます。
Q3: この基板は、標準的な半導体製造プロセスと統合できますか?
A3: はい、この基板は5x5mmの寸法と制御されたT0仕様により、従来の半導体製造技術との互換性が保証されています。その設計は、大規模なプロセス変更を必要とせずに統合をサポートします。
追加情報
コバルトスピネル材料はユニークな電子スピン特性を示し、現代のエレクトロニクスや光学システムでの応用に不可欠です。研究者は、動作条件下での相転移と欠陥の影響をより良く理解するために、これらの基板を継続的に研究しています。この理解は、高速スイッチング技術やセンサー技術の発展を支えています。
材料合成と特性評価技術の進歩により、結晶方位と組成の精密な制御が可能になった。このような改善により、半導体や産業用途における基板の性能が向上し、電子的挙動の制御が不可欠なさまざまな技術分野のイノベーションに貢献している。
