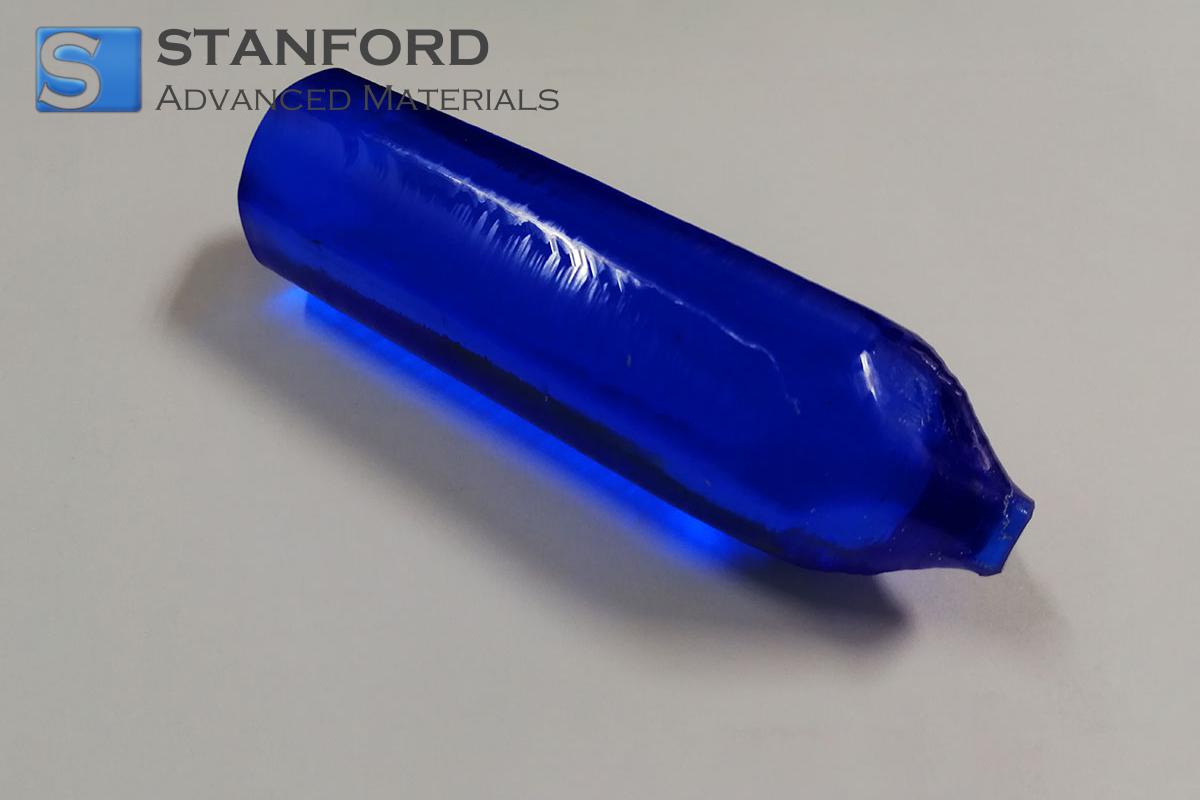

Co スピネル Q スイッチ結晶 3x3 mm T0=95% 商品概要
CoスピネルQスイッチ結晶3x3 mm T0=95%は、コバルトベースのスピネル基板で、3x3 mmのコンパクトなサイズと、高い結晶学的均一性を示す正確なT0=95%の配向を持っています。この材料の明確な格子構造は、集積回路や先端半導体デバイスにおける決定論的なスイッチング動作をサポートします。その制御された微細構造は、電気的性能の安定性に寄与し、最小限の欠陥レベルは、熱的および機械的ストレス下で一貫した動作特性を維持するのに役立ちます。
Co スピネル Q スイッチ水晶 3x3 mm T0=95% 用途
1.エレクトロニクス
- 高周波スイッチング回路の界面誘電体層として使用され、その均一な結晶格子を利用して寄生容量を低減する。
- 集積回路製造の基板として使用し、T0配向を制御することでシグナルインテグリティを向上させる。
2.産業用システム
- 一貫した電気特性により予測可能な信号変調を実現するため、自動化機器用センサーアレイのスイッチング素子として採用。
- 先端半導体デバイスの試験用母材として使用され、その明確な微細構造により安定した性能を実現する。
Co スピネル Q スイッチ水晶振動子 3x3 mm T0=95% パッキング
水晶基板は帯電防止、防湿性のパウチに梱包され、物理的な損傷を防ぐために硬質発泡インサートでクッションされています。温度変動や汚染を防ぐため、温度管理された容器に保管されます。包装は、特定の取り扱いや保管の要件を満たすために、ラベル付けや区分けを追加してカスタマイズすることができます。
よくある質問
Q1: T0=95%の方向性は、デバイスの性能にどのような影響を与えますか?
A1: T0=95%配向は、半導体デバイスのスイッチング精度を向上させる高度な結晶学的アライメントを示します。この制御された配向はばらつきを最小限に抑え、集積時の電気的動作の再現性を保証します。
Q2: CoスピネルQスイッチ水晶基板を取り扱う際の注意点は何ですか?
A2: 機械的な衝撃や高湿度への暴露を避けるために注意が必要です。基板の構造的完全性と性能の一貫性を維持するためには、帯電防止処理ツールを使用し、管理された環境を維持することが推奨されます。
Q3: これらの基板は、標準的な半導体プロセス装置と統合できますか?
A3: はい、基板のサイズは3x3mmで、従来のプロセス・セットアップに適合します。その明確な格子構造と制御された欠陥密度は、先端エレクトロニクス・アセンブリで使用される標準的な製造および試験システムとの互換性をサポートします。
追加情報
コバルトスピネル結晶ファミリーは、そのユニークな電気的スイッチング特性と構造安定性でよく研究されています。これらの基板は、特にマイクロエレクトロニクスやセンサーシステムなど、電気伝導経路の精密な制御を必要とする用途において重要です。結晶方位を制御することで、様々な動作環境において予測可能な性能を発揮することができる。
結晶構造と電気特性の関係を理解することは、材料科学の基本である。スピネル基板は、格子配列のわずかな変化でもデバイスの機能性に大きな影響を与える可能性があるため、小型化されたデバイスに組み込むための最適化の研究が続けられている。
