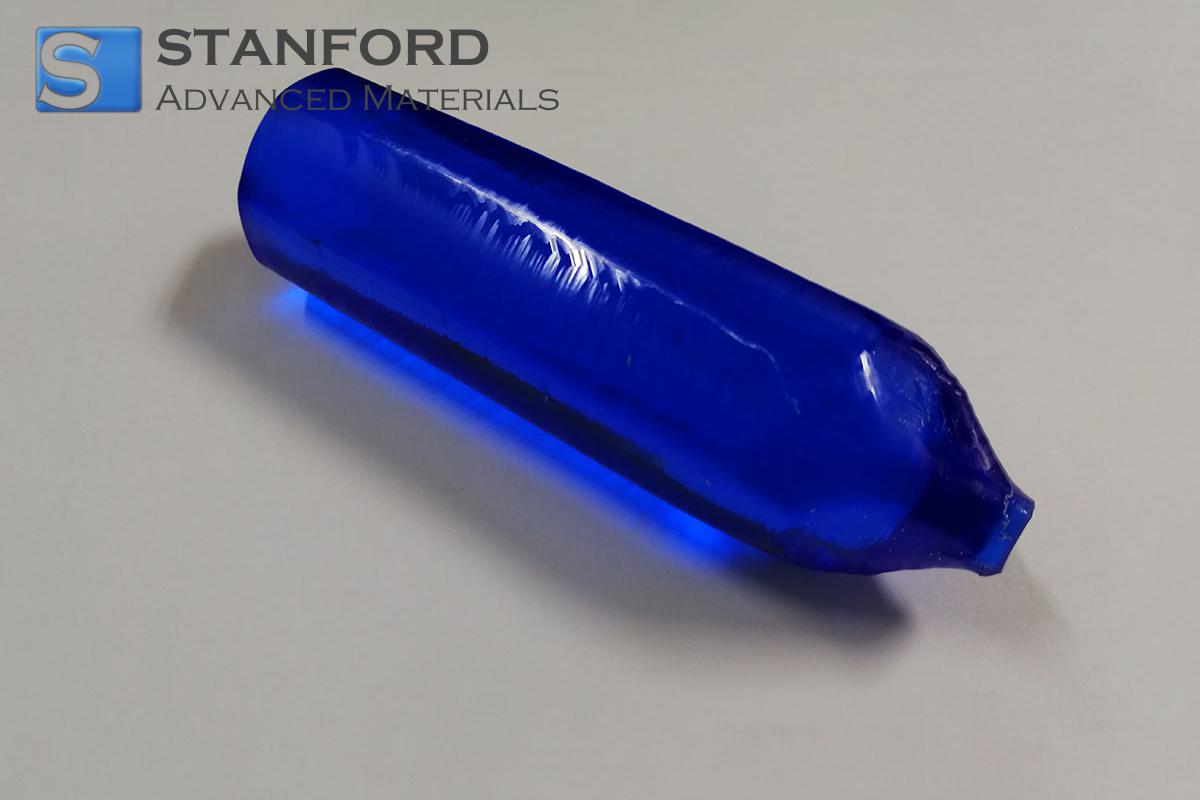

Co スピネル Q スイッチ結晶 5x5 mm T0=97% 説明
Co スピネル Q スイッチ結晶 5x5 mm T0=97% は、寸法 5x5 mm の立方晶スピネル構造結晶基板です。T0値は、光散乱が限定的であることを示す約97%の光透過率の測定値を示します。この基板は、平坦な表面仕上げと均一な結晶方位を得るために加工されており、寸法と光学的整合性が重要な光スイッチングシステムや半導体製造への組み込みに適しています。
CoスピネルQスイッチ結晶 5x5 mm T0=97% 用途
1.光電子デバイス
- ビームスイッチングモジュールの光学基板として使用され、その高い透過率を利用して光散乱の問題に対処する。これにより、フォトニック回路の信号忠実度が最適化される。
- レーザーアセンブリの光学窓として使用され、その均一な結晶性を利用して界面の凹凸を克服する。
2.半導体プロセス
- 集積回路の薄膜蒸着用基板として利用され、精密に制御された平坦性を利用して表面欠陥を軽減する。
- 微細加工工程で使用され、その一貫した寸法整合性を利用して、均一なパターニングをサポートする。
CoスピネルQスイッチ水晶 5x5 mm T0=97% パッキング
結晶基板は、機械的衝撃と環境汚染を軽減するために、静電気防止袋に個別に固定され、発泡裏地の付いた箱に入れられます。この梱包戦略は、輸送中の平坦性と表面品質を維持することを目的としています。管理された低湿度、常温環境での保管を推奨する。特定の処理要件に応じて、カスタム・ラベリングやコンパートメント・インサートのオプションもご利用いただけます。
よくある質問
Q1: これらの結晶基板にはどのような取り扱い上の注意が必要ですか?
A1: 表面汚染や機械的損傷を避けるため、静電放電手袋とクリーンルームプロトコルを使用してください。平らでデリケートな表面は、微粒子の蓄積によって影響を受ける可能性があるため、取り扱いは制御された環境で行う必要があります。
Q2: 97%というT0値は、製造工程でどのように確認されるのですか?
A2: T0値は、校正された光学透過率測定を使用して決定されます。各基板は、光通過効率を定量化するために、分光光度分析による定期検査を受けています。
Q3: これらの基板は、標準的な半導体製造プロセスに組み込むことができますか?
A3: はい、5x5mmの寸法と平坦な表面仕上げは、一般的な半導体プロセス仕様に適合しています。この基板の特性は、マイクロエレクトロニクス製造に必要な成膜、パターニング、エッチングを容易にします。
追加情報
スピネル材料は、オプトエレクトロニクスに有益な等方性を促進する立方晶の結晶構造を示します。均一な結晶性は、高精度の光学用途に不可欠な光の散乱を最小限に抑える上で重要な役割を果たします。スピネル基板の研究では、所望の光学特性と寸法特性を達成するために、制御された成長条件と厳密な表面検査の重要性が強調されている。
CoスピネルQスイッチ結晶基板の開発では、確立された合成技術と綿密な品質管理手段を統合しています。走査型電子顕微鏡や分光分析などの高度な特性評価法を用いて結晶成長と表面形状をモニターすることで、高性能光学デバイスや半導体デバイスへの応用をサポートしています。
