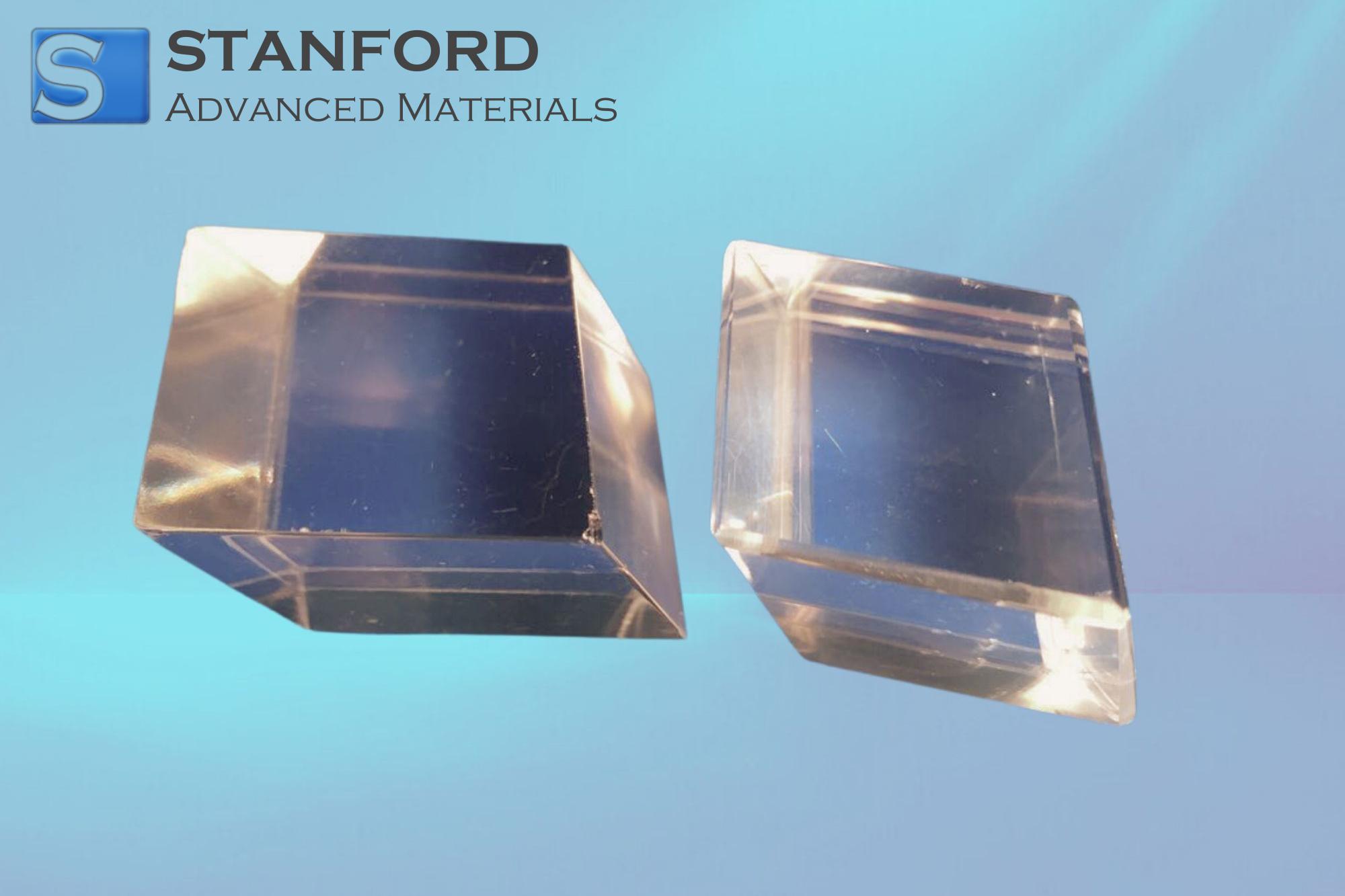

炭酸カルシウム(CaCO3)結晶1インチ×1インチ×1ミリメートル 説明
炭酸カルシウム(CaCO3)結晶1インチ×1インチ×1mmは、標準的な結晶加工装置との互換性を保証する正確な寸法が特徴です。この基板は化学的に不活性であるため、インターフェース用途に安定した基盤を提供し、繊細なプロセスにおけるコンタミネーションのリスクを低減します。制御された結晶成長とプロセス後の検査により、正確な寸法と表面仕様が要求される研究および産業用途に適した一貫した微細構造が得られます。
炭酸カルシウム(CaCO3)結晶 1インチ x 1インチ x 1mm 用途
1.エレクトロニクスおよび半導体製造
- マイクロエレクトロニクスデバイスの基板として使用され、その均一な結晶構造を利用して一貫した界面特性を実現する。
- 薄膜蒸着装置の下地層として使用され、膜の密着性を確保し、表面粗さが小さいため欠陥を最小限に抑える。
2.光学・センサーデバイス
- センサーアセンブリの光学部品として使用され、その化学的不活性を利用して安定した光透過性を確保する。
- 画像システムの校正ツールに使用され、正確な寸法で再現性のある測定結果をサポートする。
炭酸カルシウム(CaCO3)結晶 1インチ x 1インチ x 1mm 包装
結晶基板は、機械的ストレスや環境汚染物質から保護するため、帯電防止発泡裏地付き容器に梱包されています。 各ユニットは、防湿パウチに個別に密封されており、ご要望に応じてカスタムラベルオプションをご利用いただけます。梱包は物理的なサポートを提供し、環境変動への暴露を最小限に抑え、輸送中および保管中に基板が管理された仕様を維持することを保証します。
よくある質問
Q1: 結晶の均一性は、マイクロエレクトロニクス用途での性能にどのように影響しますか?
A1: 結晶の均一性を厳密に制御することで、デバイスの集積化に不可欠な一貫した界面特性を確保します。これにより、成膜時のばらつきを最小限に抑え、マイクロエレクトロニクスプロセスで再現性のある性能を達成するのに役立ちます。
Q2: 結晶基板の品質を確認するために、どのような検査方法が用いられますか?
A2: 表面欠陥の検出と寸法精度の評価のために、基板は光学顕微鏡検査と形状測定を受けます。これらの方法は、水晶振動子が精密な工業用途に要求される厳密な基準を満たしていることを確認するのに役立ちます。
Q3: 基板の寸法は、特定の用途要件に基づいてカスタマイズできますか?
A3: はい、寸法と厚さを調整するためのカスタマイズ・オプションが利用可能です。お客様は、ご自身の処理装置に合わせてサイズを指定することができ、アプリケーションにおける互換性と最適な性能を確保することができます。
追加情報
炭酸カルシウム結晶は、天然鉱物の析出を模倣する役割を果たすため、材料科学で広く研究されています。その固有の化学的安定性は、不活性表面を必要とする用途に適しています。結晶成長法に関する集中的な研究により、モルフォロジーと欠陥密度を制御するプロセスが改善され、学術的研究と産業応用の両方に役立っている。
鉱物ベースの基板の合成と加工を理解することは、要求の厳しい用途のために結晶の品質を最適化するのに役立ちます。 表面特性評価技術の進歩は、これらの材料を改良し続け、エレクトロニクスや光学システムを含む様々な分野での関連性を広げています。
