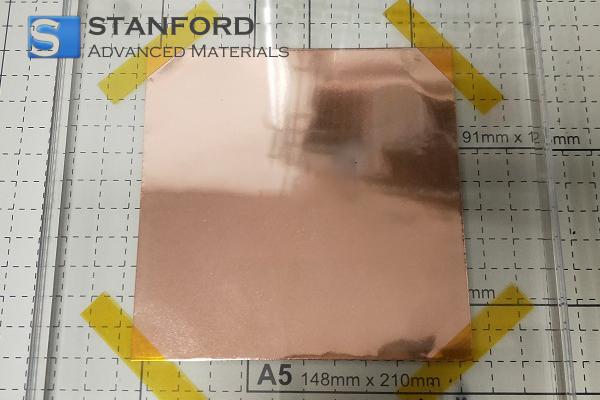

GR8900 銅箔上の単層グラフェン膜 60x40 mm

銅箔上単層グラフェン膜 60x40 mm 説明

この銅箔上単層グラフェンフィルム（60×40 mm）は、卓越した均一性と結晶性を確保するため、高度なCVD技術を用いて成長させたものです。その超薄膜構造は、卓越した導電性、卓越した機械的強度、高い光学的透明性を提供し、最先端の研究や製品開発に不可欠な特性を備えています。グラフェン層は最小限の欠陥に至るまで入念に検査され、学術用途と産業用途の両方に適した、原始的で高品質なサンプルを保証します。

厳格な品質基準を満たすように設計されたこのグラフェン・フィルムは、次世代エレクトロニクス、高感度センサー、革新的なエネルギー貯蔵ソリューションの開発に理想的です。 標準的な転写プロトコルに適合しているため、多様な実験セットアップや製造プロセスへのシームレスな統合がさらに容易になります。 プロトタイピングでも本格的な生産でも、この単層グラフェン・フィルムは、画期的な技術への比類ない入り口を提供します。

銅箔上の単層グラフェンフィルム 60x40 mm 用途

銅箔上の単層グラフェンフィルム（60×40 mm）は、その高い導電性、強力な機械的特性、優れた化学的安定性で知られています。 単原子厚の炭素層として、優れた柔軟性と大きな表面積を提供し、エレクトロニクスからエネルギーソリューションに至る産業を変革します。その卓越した特性は、効率的で軽量かつ耐久性のある設計をサポートし、商業および産業用途に新たな可能性をもたらします。

1.エレクトロニクスおよび半導体用途

- 用途1：フィルムの卓越した電子移動度と超薄膜構造を生かした高性能トランジスタやセンサーへの利用

- 用途2：フレキシブル・ディスプレイやタッチスクリーン用の透明導電性コーティング。

2.医療・ヘルスケア用途

- 用途1: 診断ツール上の生体適合性コーティング。

- 用途2：フィルムの軽量性、柔軟性、導電性から恩恵を受けるウェアラブルヘルスモニター

3.エネルギーおよび製造用途

- 用途1：太陽電池への組み込みによる電力変換効率の向上と材料の薄型化

- 用途2：耐食性と機械的強度を向上させる産業機器の強化コーティング

単層グラフェンフィルム銅箔 60x40 mm パッケージング

単層グラフェンフィルム銅箔 60 x 40 mm は、湿気やゴミから保護するため、静電気を防止する袋に真空封入されています。パッケージには、耐衝撃性のためのフォームインサートが含まれ、シリカゲルパックが湿度をコントロールします。劣化を防ぐため、乾燥した環境、理想的には室温で保管してください。各出荷製品にはトレーサビリティのためバッチラベルが貼付されており、ご要望に応じてカスタマイズラベルや二次シールド層の作成も可能です。

包装真空シール、木箱、またはカスタマイズ。

銅箔単層グラフェンフィルム 60x40 mm FAQs

Q1: 銅箔単層グラフェンフィルム60x40 mmの主な材料特性は何ですか？

A1: この単層グラフェン膜は、厚さわずか1原子で優れた電気伝導性を示し、キャリア移動度は通常2,000 cm²/V・sを超えます。 また、熱伝導性にも優れ、最適条件下では5,000 W/mKに達します。機械的には、極めて強靭でありながら柔軟性があります。Cu箔基板は安定した支持を保証し、60x40mmの寸法は研究、プロトタイピング、様々な工業プロセスに適しています。

Q2: この製品はどのように取り扱われ、保管されるべきですか？

A2: グラフェン層の完全性を保つため、銅箔は清潔な手袋で取り扱い、汚染物質が混入する可能性のある直接の接触は避けてください。湿度の低い環境、理想的には密封包装またはデシケーターで保管してください。過度の折り曲げや折りたたみはフィルムに損傷を与える可能性があるため、平らで安定した支持体を維持してください。輸送の際は、ホイルに傷や変形が生じないよう、振動や衝撃を最小限に抑えてください。

Q3: 銅箔単層グラフェンフィルム60x40mmには、どのような品質規格や認証が適用されますか？

A3: この製品のメーカーは、一貫した生産とトレーサビリティを確保するため、通常ISO 9001品質管理ガイドラインに準拠しています。また、エレクトロニクス関連の用途では、特定の有害物質が含まれていないことを確認するため、RoHSへの準拠が求められる場合があります。地域によってはREACH規制が適用され、化学物質の安全基準が網羅されています。これらのプロトコルは、グラフェン層全体の均一な厚み、最小限の欠陥、高純度を保証し、商業および研究目的での信頼性を高めるのに役立つ。

関連情報

1.材料の特性と利点

銅箔上の単層グラフェン膜 60x40 mm は、その単一原子の厚さと均一な格子構造により、卓越した導電性を示す。この超薄膜は、電子が表面を高速で移動することを可能にし、抵抗損失を最小限に抑え、高度な電子デバイスに高品質のプラットフォームを提供する。さらに、その卓越した熱伝導性は効率的に熱を放散し、さまざまな高温動作条件下で安定した性能を保証する。

このグラフェン材料は原子レベルの平坦性を持つため、優れた光学特性と機械的強度を提供する。その高い透明性と柔軟性は、フレキシブル・ディスプレイ、透明導電性電極、その他の最先端技術に適している。さらに、60×40mmという正確なサイズのCu箔基板は、表面全体にわたって信頼性と均一性を維持する大面積グラフェンシートを安定して製造するのに役立つ。

2.先端産業への応用

銅箔上に成長させた薄い単層グラフェンは、電子機器の小型化の限界に挑む産業界でますます求められている。マイクロエレクトロニクスでは、この材料の優れた電荷キャリア移動度により、スイッチング速度の向上と消費電力の低減を実現したトランジスタの製造に利用できる。このプラットフォームはまた、卓越した感度と高速応答時間を必要とする高度なセンサーの開発もサポートする。

銅箔上の単層グラフェン膜 60x40 mm は、生物医学、フォトニクス、エネルギー貯蔵などのさまざまな分野で有用である。生物医学では、この表面の高い生体適合性により、革新的な診断ツールやインプラントの開発が可能になる。フォトニクス分野では、卓越した光学的透明性と導電性により、次世代の光検出器や光学部品の設計が容易になる。グラフェンのユニークな特性は、電極性能を向上させる能力と相まって、バッテリーやスーパーキャパシタ、その他のエネルギーハーベスティング・ソリューションにおける継続的な技術革新を促進する。
