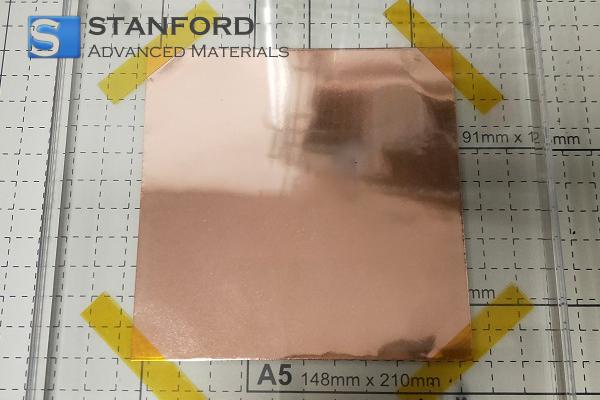

GR8901 銅箔上の単層グラフェン膜 60x40mm PMMAコーティング

銅箔上の単層グラフェン膜 60x40 mm、PMMA コーティング付き 説明

PMMAコーティングで保護された60×40 mmの銅箔上の高品質単層グラフェンフィルムは、優れた電気的、光学的、機械的特性を備えています。シングルアトムの厚みは、抵抗率を最小限に抑えながら優れた導電性を実現し、次世代の電子デバイス、センサー、エネルギー貯蔵システムに最適です。グラフェンの卓越した強度と柔軟性により、均一な構造と性能を維持したまま、さまざまな加工条件に耐えることができる。

厳格な品質基準のもとで製造される各フィルムは、一貫した厚みと欠陥のない被覆を保証するために厳格な検査を受けている。PMMAコーティングは、取り扱いや移動の際に追加の保護層を提供し、多様な研究および商業用途への統合を容易にします。このグラフェン・フィルムは、その信頼性の高い性能と堅牢で安定した性質により、最先端のイノベーションに理想的な基盤となっている。

単層グラフェンフィルム、Cu箔60x40mm、PMMAコーティング用途

単層グラフェンフィルムは、導電性、機械的強度、光学的透明性に優れた素材です。PMMA層は、さまざまな基板への取り扱いと転写を容易にし、革新的な用途の可能性を広げます。センサー性能の向上から高度なエネルギーソリューションの実現まで、この最先端のグラフェン・フィルムは、さまざまな産業・研究分野でブレークスルーの道を開きます。

1.エレクトロニクスおよび半導体用途

- 用途1：電子機器の信号処理を強化するための高速トランジスタ・デバイスへの統合。

- 用途2：フレキシブルディスプレイやタッチスクリーン用の透明導電性電極の開発。

- 用途3：正確なデータ収集のために感度を高めた次世代センサーの作製。

2.医療・ヘルスケア分野

- 用途1：迅速な疾病診断や患者モニタリングのための高度なバイオセンサーの創製。

- 用途2：機械的耐久性の向上が求められる堅牢な超薄型インプラントや医療機器の設計。

3.エネルギーおよび環境ソリューション

- 用途1：光吸収を高め、材料損失を低減した効率的な太陽電池の開発。

- 用途2：スーパーキャパシタなどのエネルギー貯蔵デバイスに組み込んで充電容量を増やす。

- 用途3：重要な大気汚染物質や水質汚染物質を検出・追跡するための環境モニタリングシステムへの利用。

銅箔上の単層グラフェンフィルム60x40mmとPMMAコーティングのパッケージング

PMMAコーティングを施した銅箔上の単層グラフェンフィルム（60x40 mm）を保護するため、各ユニットは帯電防止袋に密封され、機械的ストレスを防ぐために発泡インサートで緩衝されています。汚染を最小限に抑えるため、真空包装も可能です。特定のアプリケーション要件に合わせて、特注寸法、特殊コーティング、ラベリング・オプションの手配が可能です。

包装真空シール、木箱、またはカスタマイズ。

単層グラフェンフィルム（Cu箔60x40mm、PMMAコーティング）FAQ

Q1: 単層グラフェンフィルムの主な材料特性は何ですか？

A1: 単層グラフェン膜は、一般に、優れた電気伝導性、高い熱伝導性、堅牢な機械的強度を示します。グラフェン層は通常1原子厚で、90％以上の光学的透明性を示します。PMMAコーティングは表面の完全性を保ち、汚染を防ぎ、より安全な取り扱いを可能にする。Cu箔は安定した基板として機能し、均一なフィルム成長と容易な転写プロセスを促進します。

Q2: この製品はどのように取り扱われ、保管されるべきですか？

A2: 安全な取り扱いのためには、極薄グラフェンの表面を傷つけないよう、清潔で研磨剤の入っていないピンセットで箔を持つ必要があります。清潔で湿度の低い環境で保管することで、フィルムの品質を保つことができます。PMMAコーティングは、傷や汚染物質からフィルムを部分的に保護する。また、過酷な化学薬品や過度の温度、直射日光との接触は避ける必要があります。

Q3: 単層グラフェンフィルム（Cu箔60x40mm、PMMAコーティング）には、どのような品質規格や認証が適用されますか？

A3: 単層グラフェンフィルムは、一貫した品質とトレーサビリティを保証するため、通常ISO9001認証の製造工程で製造されています。 ラマン分光法や走査型電子顕微鏡などの分析技術により、グラフェン層の均一性と完全性を確認しています。Cu箔基板は、汚染物質を最小限に抑えるための工業用純度仕様に適合しており、PMMAコーティングは出荷前に標準化された試験を受けて保護効果を検証する。

関連情報

1.材料の特性と利点

この単層グラフェンフィルムは、60x40mmの堅牢な銅基板上に形成されており、卓越した化学的安定性と機械的完全性を備えている。上面のPMMAコーティングにより、表面汚染が最小限に抑えられ、よりクリーンな転写が可能になり、グラフェンの原始的な格子構造をより良好に保つことができる。単一原子厚の層を維持することで、フィルムは効率的な電子輸送を可能にし、その結果、幅広い用途で優れた導電性を発揮する。

卓越した光学的透明性と柔軟性を示すように設計されたグラフェンフィルムは、高度な電子・光デバイスに適している。PMMA層は、環境要因に対する保護シールドを追加し、光学的透明性を損なうことなく材料の寿命を向上させる。この頑丈さと透明性の組み合わせにより、研究者や製品開発者は、センサー、フレキシブル・エレクトロニクス、透明導電性フィルムにおける最先端のイノベーションを探求するための汎用性の高いプラットフォームを手に入れることができる。

2.先端産業への応用

60x40mm銅箔上の単層グラフェンフィルムは、専門分野のニーズを満たすために作られ、次世代エレクトロニクス研究においてその地位を確立している。その卓越した導電性により、高性能トランジスタ、フレキシブル・ディスプレイ・コンポーネント、その他コンシューマー・エレクトロニクス分野で研究されている新規デバイスに理想的な選択肢となっている。PMMAコーティングは転写プロセスをさらに簡素化し、多種多様な新技術への確実な統合を可能にします。

エネルギー産業の発展をサポートするために設計されたこの単層グラフェン製品は、バッテリーやスーパーキャパシターのプロトタイプに明確なメリットを提供する。原子スケールの厚みは高い表面積の利用を可能にし、PMMA保護は製造中にグラフェンの原始的な特性を維持するのに役立つ。これらの特性は、エネルギー貯蔵アプリケーションの新たな可能性を解き放ち、パワーエレクトロニクスの小型・軽量・高効率デバイスの開発に貢献する。
